在连接器选型时，工程师常犯一个隐蔽的错误：只保证每一端的镀层自己合格，却忽略了 两端镀层能不能配对 。一个典型的现场案例：设备里原本全是镀金端子，后来某个供应商把其中一端换成了镀锡端子——刚开始接触电阻一切正常，几个月后开始出现间歇性接触不良，最后彻底失效。拆开一看，金层表面蒙了一层擦不掉的灰黑色污物。这不是偶然的个案，而是连接器行业里被反复验证的一个坑： 金镀层和锡镀层，不能混插。

先搞清楚：金和锡，各自的底气从哪来

要理解为什么金配锡会出问题，得先看这两种镀层各自靠什么"吃饭"。

金的体电阻率大约是 2.4×10⁻⁸ Ω·m，银是 1.5×10⁻⁸ Ω·m——单看导电率，银比金还好。但连接器接触件在乎的不是体电阻，而是 接触电阻 ：两个表面靠在一起，真正导电的是微观上的几个凸点，氧化膜一旦覆盖这些凸点，接触电阻就会成倍上升。

金的核心优势只有一个字： 惰 。金的原子不易失去电子，既不跟氧结合，也不跟大气里的硫化氢反应。所以在镀层完整、接触压力和环境条件合适时，金-金接触面通常能长期保持低接触电阻——这也是为什么镀金层哪怕只有零点几微米，只要配对端也是金，就能维持稳定的接触电阻。当然，金触点也不是绝对"干净"，仍可能被灰尘、磨屑或有机污染物影响，只是相比锡这类活泼金属，它不会自己长出绝缘氧化膜。

锡则完全相反。锡是活泼金属，表面随时覆盖着一层氧化锡薄膜。锡-锡接触之所以能用，靠的是 接触压力硬生生挤破氧化膜 ，让新鲜的锡金属在微观凸点上直接接触。这也是为什么锡端子对插拔力和接触压力更敏感——压力不够，氧化膜挤不破，接触电阻就高。

金配锡，问题出在"磨"上

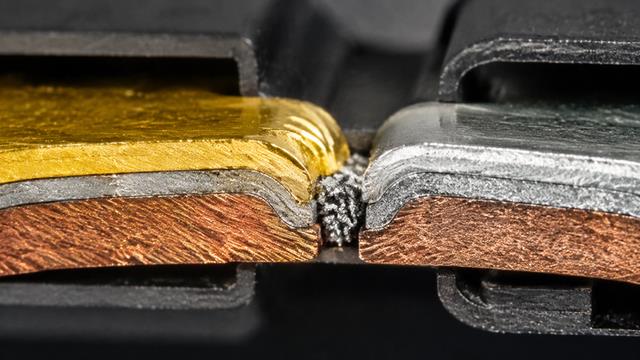

现在把这两种镀层配在一起：一端是惰性的金，一端是带氧化膜的锡。

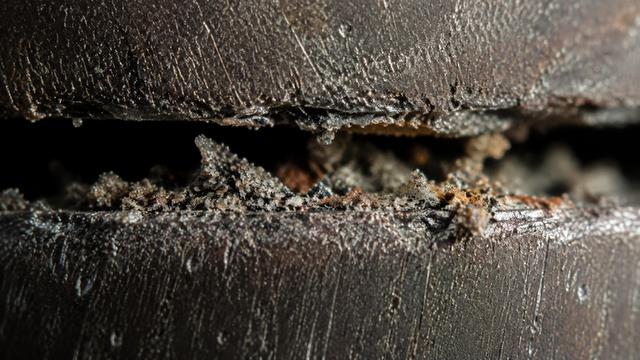

每一次插拔、每一次微振动，接触面都在做微小的相对滑动。锡表面的氧化膜被磨开，露出新鲜锡；新鲜锡在空气中几乎瞬间重新氧化，生成 氧化锡颗粒 。这些颗粒又硬又脆，被夹在两个接触面之间反复研磨，数量越积越多——这个机制就是 微动腐蚀（fretting corrosion） 。

最致命的是它对金面的污染：

氧化锡一旦嵌入金层，问题就很麻烦——它不像普通表面污物能靠插拔几次擦掉，氧化锡颗粒嵌在镀层表面，越擦越深。单靠重复插拔往往难以恢复稳定的低接触电阻，严重时公母两端都要更换。

行业共识：不要混用镀金和镀锡触点

这个问题不是某个工程师的个人经验。全球最大的连接器厂商之一TE在其《Connectors 101》技术手册里，专门用一整页讲金-锡界面（gold-tin interface）的问题，结论很直接： 追求可靠性，就不要混合使用镀金和镀锡触点。

行业里对镀层组合的可靠性共识大致如下：

*上表只是典型趋势，用于初步选型。实际寿命必须以连接器厂商规定的配对镀层、插拔次数和环境试验结果为准。*

镀层厚度：不是越厚越保险

有人会问：那把金镀层加厚点，是不是就能扛住污染了？ 对混插问题帮助不大，甚至可能引入新问题。

金镀层厚度的实际逻辑是这样的：

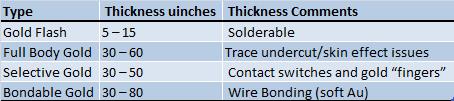

金不氧化，镀层只负责耐磨和保证覆盖率，极薄就够。PCB金手指用的硬金约0.76μm，插拔上万次依然稳定——因为配对端也是金。

氧化锡污染是"从外面来的"，金镀层再厚也挡不住表面被污染——污染的是表面，不是镀层被磨穿。

在需要焊接的场合，金和焊料会形成金-锡金属间化合物（Au-Sn相），又硬又脆。镀金层超过一定厚度（行业经验值是金含量超过焊点重量3%左右），焊点会变脆。 另外即便不做焊接，金-锡两种金属在接触界面长期也会通过固态扩散缓慢形成脆性的Au-Sn金属间化合物，叠加微动腐蚀的磨屑污染，混插端子的长期可靠性只会更差。

所以金镀层的"厚"解决的是磨损寿命，不是污染问题。混插场景下，金层厚度救不了你。

现场怎么判断：三个信号

如果你怀疑手上的连接器正在被微动腐蚀侵蚀，可以留意这三个信号：

同一对触点接触电阻忽高忽低，越测越不稳定——氧化锡颗粒在接触面间移动的典型表现。

镀金端子的金层本身是亮黄色的，出现擦不掉的灰黑色污渍，大概率是氧化锡嵌入。

电机、车载、变频器等振动场景下，微动腐蚀速度比静态环境快一个数量级——每一次振动都是一次微小的相对滑动。

选型建议：三句话记住

两端统一用镀金，或者统一用镀锡， 不要混插 。

如果必须用镀锡端子，确保配对端也是镀锡，并且选择镀层厚度足够的（锡层太薄会加速氧化穿透）。

定期检查接触电阻，出现不稳定立刻更换，不要等到彻底失效。

连接器失效很少是"突然烧掉"，更多是"慢慢劣化"。金-锡混插就是典型的慢性病——初期完全正常，等你能稳定测出问题时，金层往往已经被污染，很难靠简单处理恢复。
