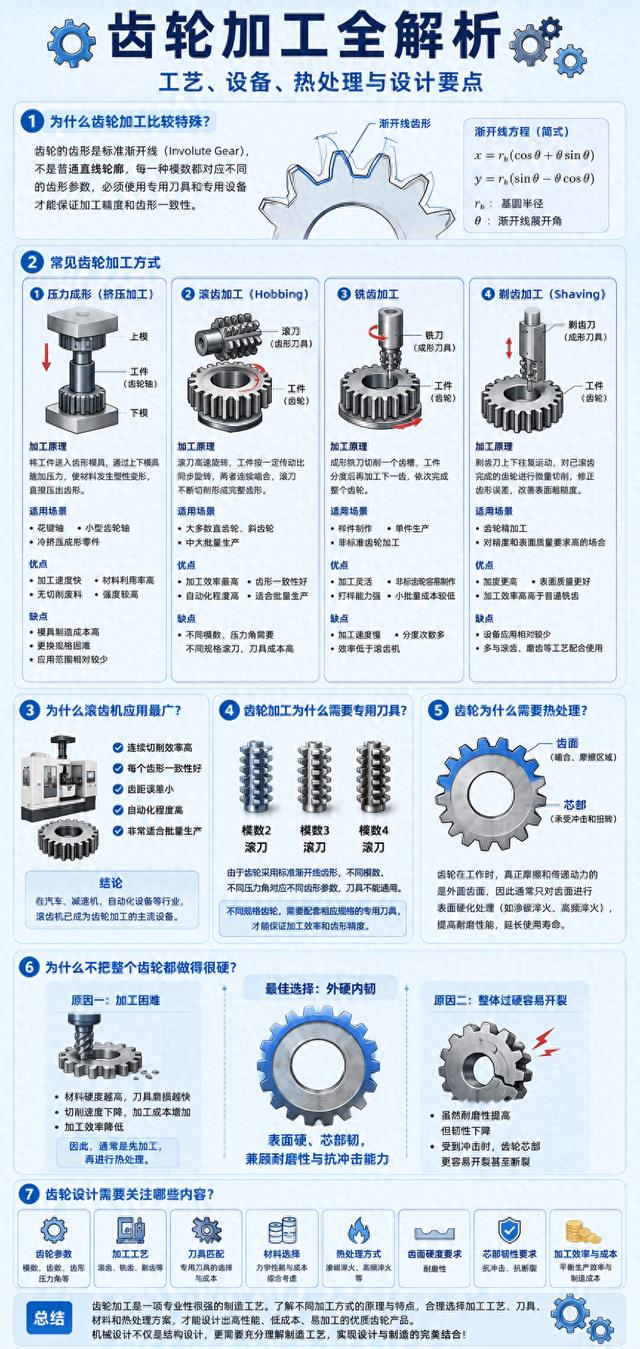

①⑨齿轮加工全解析：常见加工工艺、热处理及设计要点

发布者：落霞秋水 2026-7-16 10:07

齿轮是机械传动系统中最重要的基础零部件之一，广泛应用于汽车、机器人、自动化设备、减速机、机床等各类机械产品中。

与普通机械零件相比，齿轮加工具有明显的专业性，其齿形精度、加工方式以及热处理工艺都会直接影响整套传动系统的性能和寿命。

本文将系统介绍齿轮的加工特点、常见加工设备、不同工艺的适用场景以及设计过程中需要重点关注的问题。

一、为什么齿轮加工比较特殊？

齿轮最大的特点，就是齿形并不是普通的直线轮廓，而是标准渐开线齿形（Involute Gear）。

渐开线齿形具有严格的数学计算公式，每一个齿面的曲线都必须满足标准参数要求，因此：

不能像普通零件一样采用简单轮廓加工；每一种模数（Module）的齿轮，都对应不同规格的加工刀具；加工设备必须保证齿形精度和各齿之间的一致性。

正因为如此，齿轮加工属于机械制造中专业程度较高的一类工艺。

二、常见齿轮加工方式

根据加工原理不同，目前工业上主要采用以下几种加工方式。

1. 压力成形（挤压加工）

压力加工主要利用上下模具，将齿形直接压制在工件表面。

加工原理

加工过程中：

工件送入模具；上下齿形模具施加巨大压力；材料发生塑性变形；最终形成完整齿形。

这种加工方式通常用于：

花键轴小型齿轮轴冷挤压成形零件

优点

加工速度快材料利用率高无切削废料强度较高

缺点

模具制造成本高更换规格困难应用范围相对较少

因此，目前实际生产中使用比例并不算高。

2. 滚齿加工（Hobbing）

滚齿加工是目前工业应用最广泛、效率最高的齿轮加工方式。

加工原理

滚刀本身就是一种特殊齿形刀具。

加工时：

滚刀高速旋转；工件同步旋转；两者按照一定传动比连续啮合；滚刀不断切削形成完整齿形。

由于属于连续展成加工，因此能够一次连续加工所有齿。

优点

加工效率最高齿形一致性好自动化程度高适合大批量生产

缺点

不同模数、不同压力角需要配置不同规格滚刀，因此刀具成本较高。

目前绝大多数标准直齿轮、斜齿轮都采用滚齿加工完成。

3. 铣齿加工

铣齿是利用成形铣刀，一齿一齿逐步加工出来。

加工特点

加工过程中：

铣刀切削一个齿槽；工件分度；再加工下一齿；依次完成整个齿轮。

优点

加工灵活非标齿轮容易制作打样能力强小批量生产成本较低

缺点

加工速度慢分度次数多效率低于滚齿机

因此，铣齿更多应用于：

样件制作单件生产非标准齿轮加工

4. 剃齿加工（Gear Shaving）

剃齿属于齿轮精加工工艺。

加工过程中：

剃齿刀上下往复运动；对已经滚齿完成的齿轮进行微量切削；修正齿形误差；改善表面粗糙度。

特点

相比普通铣床：

加工效率更高；齿形精度更好；表面质量更优。

不过，目前很多生产现场已经更多采用滚齿结合磨齿等工艺，因此剃齿设备相对较少。

三、为什么滚齿机应用最广？

目前工业现场最常见的齿轮加工设备就是滚齿机。

主要原因包括：

连续切削效率高；每个齿形一致性好；齿距误差小；自动化程度高；非常适合批量生产。

相比之下：

铣齿需要逐齿加工；效率较低；齿形一致性略逊于滚齿。

因此，在汽车、减速机、自动化设备等行业，滚齿机已经成为主流设备。

四、齿轮加工为什么需要专用刀具？

由于齿轮采用标准渐开线齿形，不同模数对应不同齿形参数，因此加工刀具不能通用。

例如：

模数2需要一套刀具；模数3需要另一套刀具；不同压力角也需要对应刀具。

因此，齿轮加工最大的特点就是：

不同规格齿轮，需要配套相应规格的专用刀具。

虽然增加了刀具成本，但能够保证加工效率和齿形精度。

五、齿轮为什么需要热处理？

很多工程师在设计图纸时都会标注：

齿面硬化热处理

这是齿轮设计中非常重要的一项要求。

原因在于：

齿轮真正发生摩擦和传递动力的位置，是外圆齿面。

如果齿面硬度不足，就容易出现：

磨损点蚀胶合使用寿命下降

因此，通常只对齿面进行淬火、渗碳淬火、高频淬火等表面硬化处理，提高耐磨性能。

六、为什么不把整个齿轮都做得很硬？

很多初学者都会产生疑问：

既然齿面需要高硬度，为什么不直接使用高硬度材料制造整个齿轮？

实际上，这样反而会带来新的问题。

原因一：加工困难

材料硬度越高：

刀具磨损越快；切削速度下降；加工成本明显增加；加工效率降低。

因此，大多数齿轮都是先加工，再进行热处理。

原因二：整体过硬容易开裂

齿轮不仅承受摩擦，还要承受：

冲击载荷；扭转载荷；弯曲应力。

如果整个齿轮全部硬化：

虽然耐磨性提高了，

但韧性会明显下降。

受到冲击时，齿轮轴心部位更容易发生裂纹甚至断裂。

因此，现代齿轮设计通常采用：

外硬内韧（表面硬、芯部韧）

这种结构既保证了耐磨性能，又保证了整体强度和抗冲击能力。

七、齿轮设计需要关注哪些内容？

一名机械设计工程师在设计齿轮时，不仅要考虑齿轮尺寸，更需要综合考虑以下几个方面：

齿轮模数、齿数及齿形参数；加工工艺（滚齿、铣齿、剃齿等）；刀具匹配及加工成本；材料选择；热处理方式；齿面硬度要求；芯部韧性要求；加工效率与生产成本之间的平衡。

只有综合考虑加工、材料和热处理，才能设计出既经济又可靠的齿轮产品。

总结

齿轮加工是一项专业性较强的制造工艺，其核心难点在于渐开线齿形的精确加工。目前工业生产中，以滚齿加工为主流工艺，兼具高效率和高精度；对于小批量或非标产品，则可采用铣齿加工，而压力成形和剃齿加工则适用于特定应用场景。

此外，齿轮设计不仅要关注几何尺寸，还必须综合考虑加工工艺、专用刀具、材料性能及热处理工艺。合理采用"齿面硬化、芯部保持韧性"的设计理念，才能在保证耐磨性的同时兼顾抗冲击性能和使用寿命。

机械设计不仅是结构设计，更需要充分理解制造工艺。只有做到设计与制造相结合，才能真正设计出高性能、低成本、易加工的优质齿轮。
