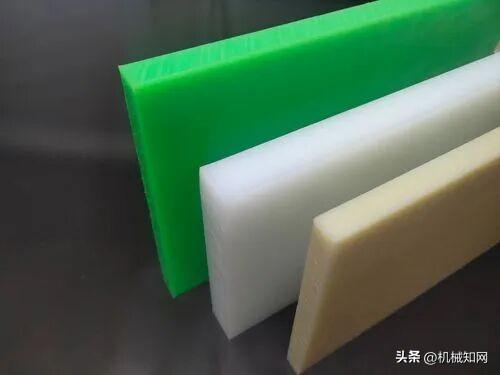

工程塑料选型：ABS、PA、PC、POM、PEEK，到底怎么选不踩坑？

学机械做结构设计，绕不开一件事——选材料。

同样一个零件，用错了塑料，轻则表面发花、变形翘曲，重则开裂、失效、整批退货。而在众多工程塑料里，出镜率最高的就是ABS、PA、PC、POM、PEEK这五种。它们价格从一万多一吨到十几万一吨不等，性能更是各有各的脾气。

今天机械知网就用大白话把这五种材料捋一遍，看看什么活儿该用什么料。

先说选型的总思路。

工程师拿到一个零件，先别急着翻材料手册，而是把工况问清楚：这个零件受多大力、要不要耐冲击、长期工作温度多少、有没有摩擦磨损、要不要透明或好看、批量多大、成本卡得多死。

把这几个问题答完，可选范围其实就小了一大半。

简单记：要便宜好看找ABS，要耐磨韧性找尼龙，要透明抗冲找PC，要精密自润滑找POM，要极限耐温找PEEK。

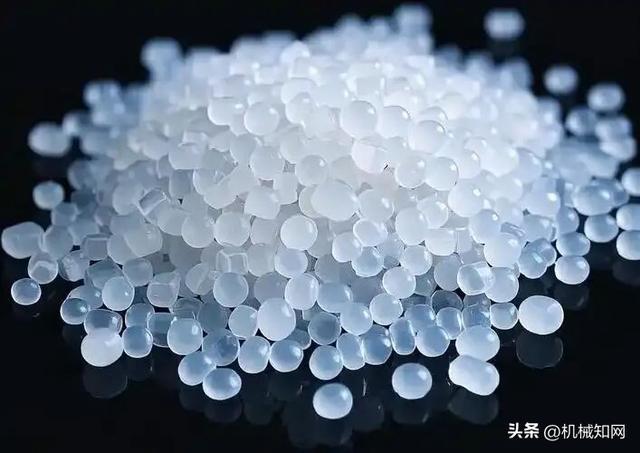

先从最接地气的ABS说起。

ABS密度约1.05g/cm³，是这几种里最轻、也最便宜的之一，拉伸强度35到50MPa，常温下抗冲击不错，加工温度大概200到240℃，收缩率0.4%到0.8%，成型稳定、表面光洁，还能喷漆、电镀、印刷。

我们身边的家电外壳、玩具、乐高积木、汽车内饰件，大多是ABS做的。它的短板也很明显——不耐热，热变形温度只有85℃左右，夏天暴晒的中控台、靠近热源的零件就别指望它。一句话，ABS是“入门全能选手”，量大、便宜、好加工，但别让它干高温的活儿。

当然，ABS也有耐热、阻燃、增强等改性牌号，对阻燃有要求的电器件可以选阻燃ABS，只是阻燃版密度会高一些、成本也跟着上去。

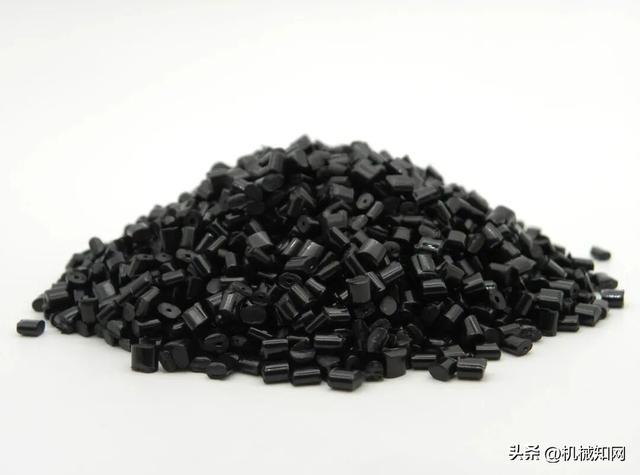

再看PA，也就是尼龙，常见的是PA6和PA66。

尼龙最突出的优点是耐磨、韧性好、抗疲劳，拉伸强度PA6约70到80MPa、PA66能到75到90MPa，齿轮、轴承、扎带、发动机周边的结构件特别爱用它。但尼龙有个绕不开的特性——吸水。

它会从空气中吸收水分，吸水后韧性更好、更耐冲击，但强度和尺寸稳定性会下降；烘干后又硬又脆。所以尼龙件的尺寸会随干湿变化，精密配合要留余量，加工前也必须充分干燥、把含水率控制在0.3%以下，否则表面容易发花、出气泡。

此外尼龙收缩率偏大，设计模具时要考虑翘曲。汽车上还常用PA66加玻纤，玻纤含量三成左右，耐热和强度都明显提升、收缩率下降，进气歧管、发动机周边支架很多就是这种料，只是加纤后表面容易浮纤、整体也会变脆。

接下来是PC，聚碳酸酯。

PC最大的标签是“透明加抗冲”，它是无定形材料，透光率高，抗冲击强度在通用塑料里数一数二，热变形温度约130℃，比ABS耐温好不少，车灯灯罩、眼镜镜片、防护面罩、手机壳、电子绝缘件都常用它。

不过PC加工有两条铁律：一是必须干燥，PC极易吸潮，通常要在120℃烘4到6小时、把含水率压到0.02%以下，否则会水解、出银纹；二是要防内应力，PC熔体黏度大、成型后容易残留应力，遇溶剂或受力可能开裂，所以常要模温高一些、必要时做退火处理。

另外还有一种很常见的PC/ABS合金，它把PC的抗冲耐热和ABS的易加工、低成本结合起来，手机、笔记本外壳和内饰件用得很多。

然后是POM，聚甲醛，行内叫“赛钢”。

POM密度约1.41到1.43g/cm³，拉伸强度60到75MPa，熔点167到175℃，是典型的结晶材料。它耐磨、自润滑、耐疲劳、回弹好，比刚度甚至能和铝合金掰手腕，热变形温度100到110℃。

齿轮、滑块、拉链、弹簧卡扣、精密结构件，凡是需要“咔咔”回弹、长期摩擦的地方，POM几乎是首选。POM还分均聚和共聚两类，均聚的强度略高，共聚的热稳定性更好、加工更宽容。

加工POM要注意温度窗口窄，它过热或长时间停留会分解出甲醛，所以料温别太高、别在料筒里久焖，而且收缩率偏大，尺寸和翘曲要提前算。

最后是站在金字塔尖的PEEK，聚醚醚酮。

它的玻璃化转变温度约143℃、熔点约343℃、热变形温度高达316℃，能长期在260℃下工作，拉伸强度90到100MPa，还自带阻燃、耐化学、自润滑和抗疲劳特性。

航空航天部件、半导体载具、石油井下零件，以及医疗里的脊柱融合器、骨钉骨板，都大量用PEEK——它生物相容性好、可灭菌、X光可透、弹性模量接近人体骨骼。

当然，PEEK什么都好，就是贵，价格普遍在每公斤一百多元以上，是普通工程塑料的十几倍，而且加工温度高、对设备要求高，非必要不上。

需要补充的是，这五种材料都能通过加玻纤、碳纤、增韧或阻燃来改性，比如加了玻纤后强度和耐热明显提升、收缩率下降，但会变脆、变重，选型时可以把改性牌号一起考虑。

如果还拿不准，可以用几个硬指标快速筛：

①长期温度超过100℃，先排除普通ABS；

②要透明，基本就在PC里选；

③要长期摩擦、自润滑，POM和尼龙优先；

④预算卡死在一万多一吨，ABS最现实；

⑤而耐温要到两百多摄氏度、又要耐腐蚀，那就只能上PEEK。

说到底，材料没有绝对的好坏，只有合不合适：先按工况圈定范围，再结合成本和工艺，最后一定要打样实测。把这五种材料的脾气摸熟，绝大多数结构件的选型，心里就有底了。
