别再画错螺纹了！机械制图螺纹画法 7 个易错点 + 标准规范全整理
做机械制图的朋友，螺纹画法都是绕不开的基本功，也是最容易踩坑的重灾区。很多人画了好几年图纸，还是会在粗实线细实线区分、视图对齐、标注规范上出低级错误，轻则图纸返工，重则给生产加工造成歧义。今天这期文章结合国标要求，把螺纹画法的核心规范和 7 个高频易错点一次性整理清楚，帮大家彻底避开绘图雷区。
一、先搞懂螺纹画法的核心国标规范
螺纹画法的核心逻辑，是用简化的线条统一表达复杂的螺旋结构，所有画法都要遵循机械制图国标要求，核心规则其实就 3 块，记牢了就不会出大错：

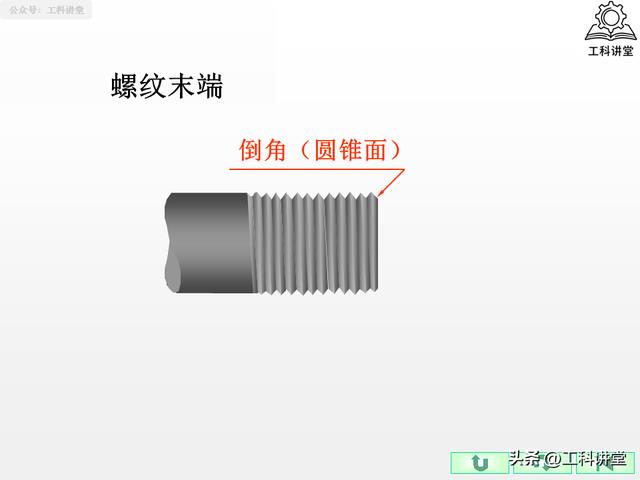

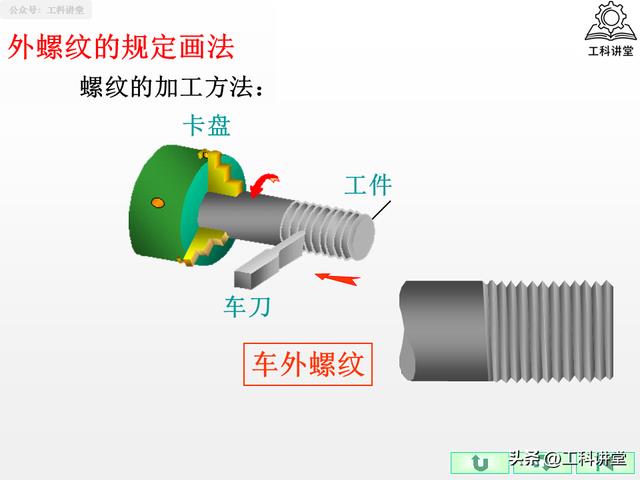

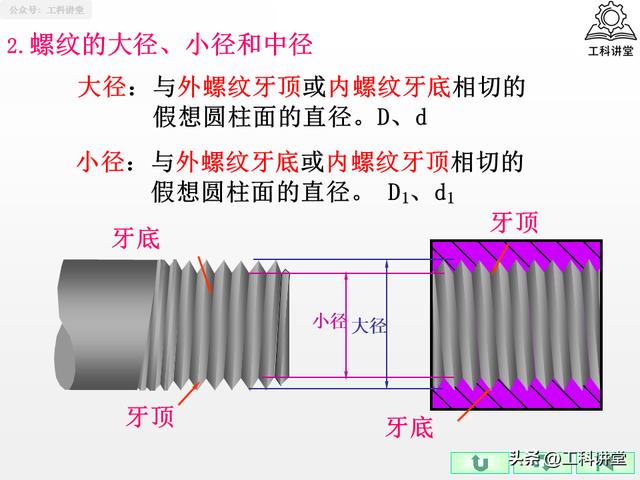

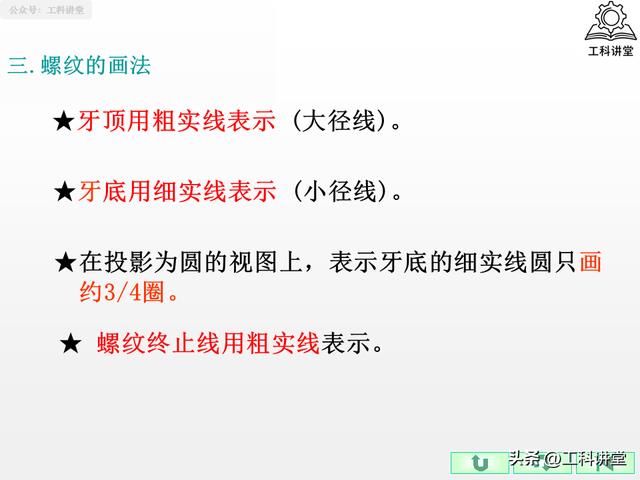

1.外螺纹画法：牙顶（大径）用粗实线绘制，牙底（小径，约 0.85 倍大径）用细实线绘制，且细实线要画进倒角范围；投影为圆的视图里，牙底的细实线圆只画约 3/4 圈，倒角圆省略不画，螺纹终止线统一用粗实线。

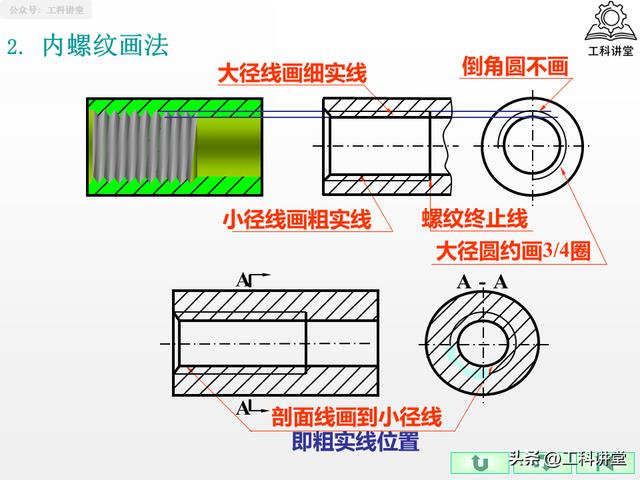

2.内螺纹画法：剖视图中，牙顶（小径）用粗实线，牙底（大径）用细实线，剖面线必须画到小径的粗实线位置；圆视图里大径的细实线圆同样只画 3/4 圈，倒角圆省略。

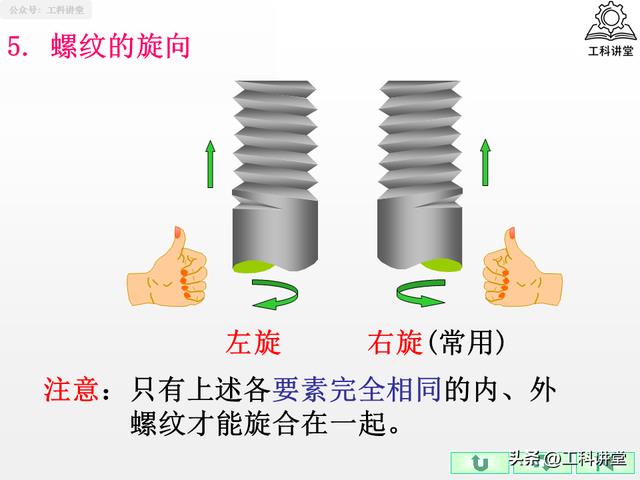

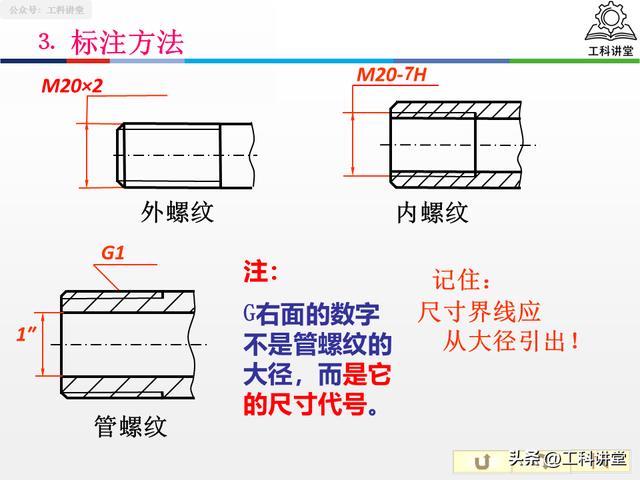

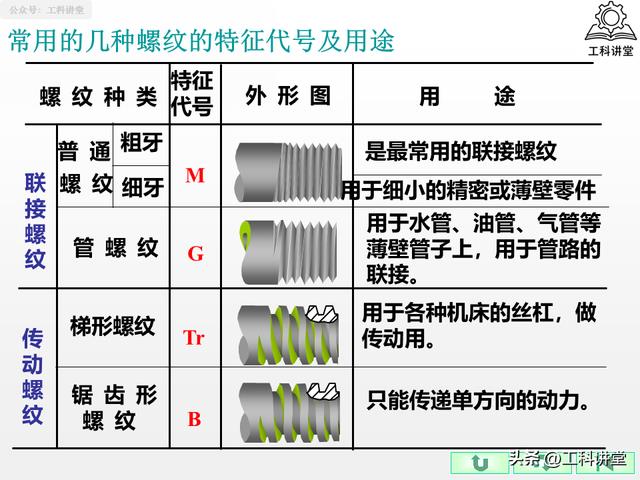

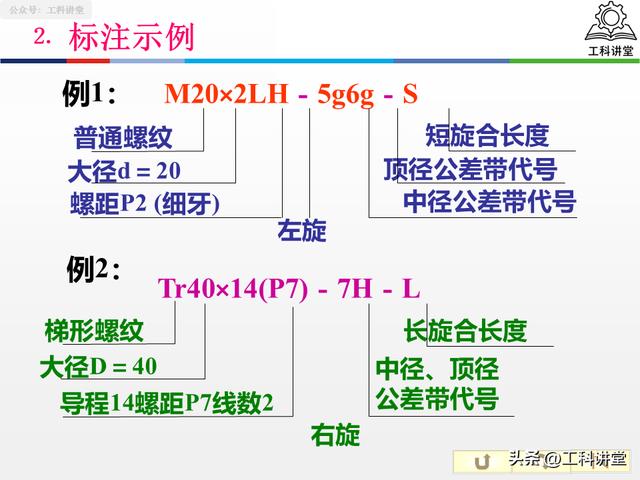

3.标注核心规则：粗牙普通螺纹不用标注螺距，右旋螺纹不用标注旋向，中等旋合长度的 “N” 可省略；标注的尺寸界线必须从大径引出，尤其要注意管螺纹的数字是尺寸代号，不是螺纹大径，这点很容易搞混。

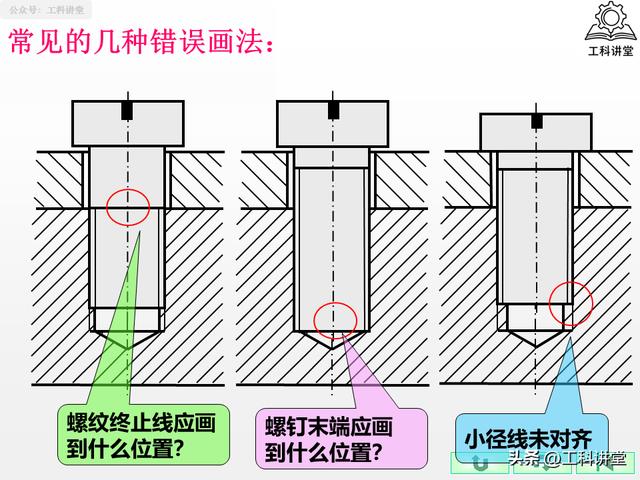

二、螺纹画法 7 个高频易错点，80% 的错误都在这

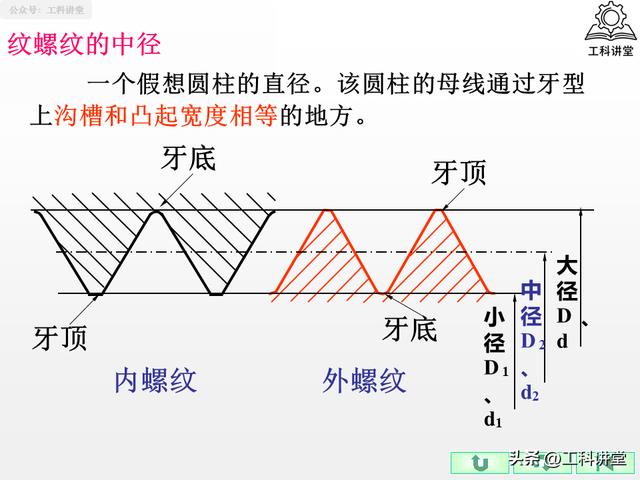

1.内外螺纹粗细实线搞反：这是最高频的错误，很多新手死记硬背内外螺纹的线条，转头就画反。这里给大家一个万能口诀 “牙顶粗实”—— 不管内外螺纹，牙顶永远用粗实线，外螺纹牙顶是大径，内螺纹牙顶是小径，记住这个永远不会错。
2.圆视图细实线圆画满整圈：国标明确要求牙底的细实线圆只画 3/4 圈，很多人图省事直接画整圆，还顺带画出了倒角圆，都是不符合规范的低级错误。

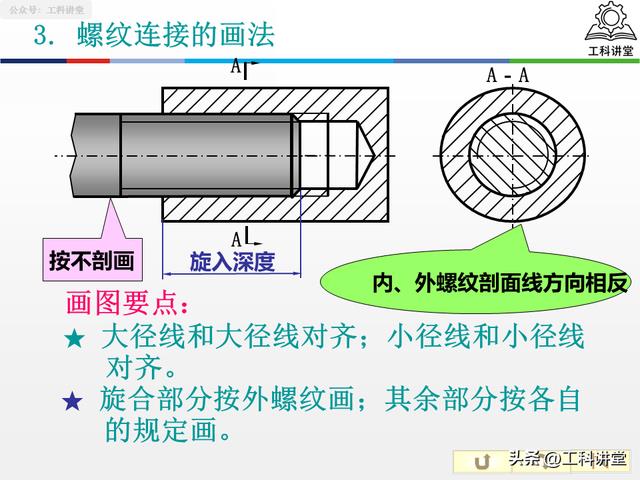

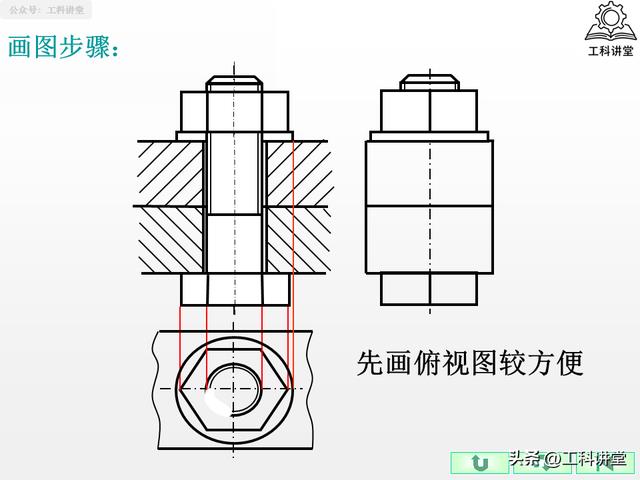

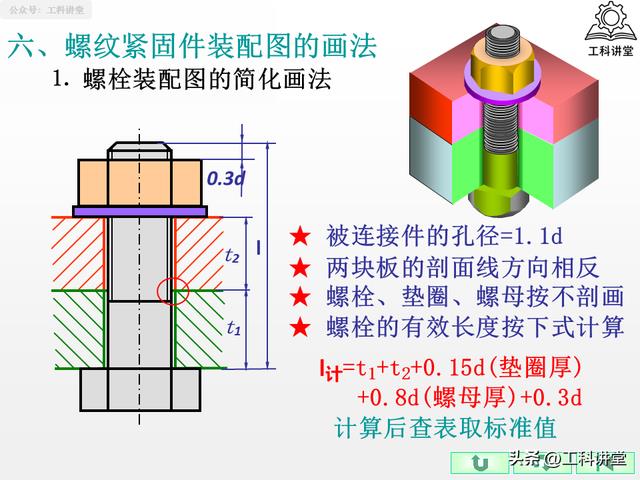

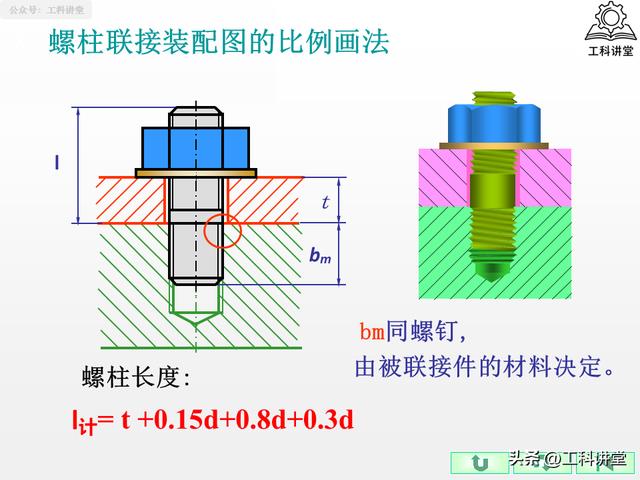

3.螺纹连接时大小径未对齐：画装配图时，内外螺纹的大径与大径、小径与小径必须严格对齐，旋合部分统一按外螺纹的画法绘制，很多人这里线条错位，画出来的图纸根本无法旋合。
4.剖面线绘制不到位：内螺纹剖视图中，剖面线必须画到小径的粗实线处，很多人只画到了大径的细实线，属于典型的绘图错误，阅卷和审图时一眼就会被挑出来。
5.标注尺寸界线引错位置：螺纹标注的尺寸界线必须从大径引出，很多人从小径引出标注，还有人给管螺纹直接标注大径尺寸，完全不符合国标标注规范。

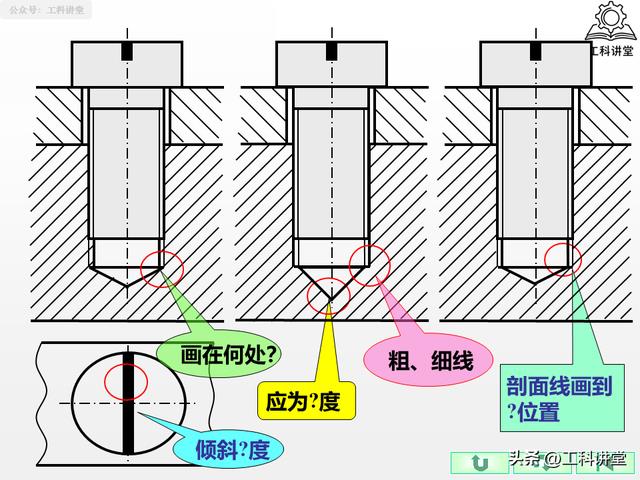

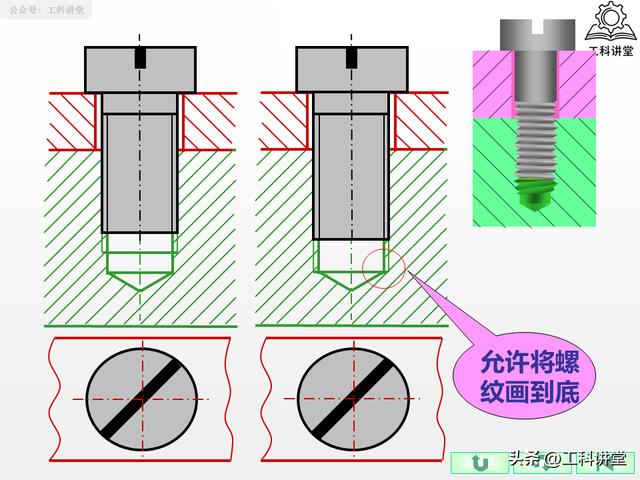

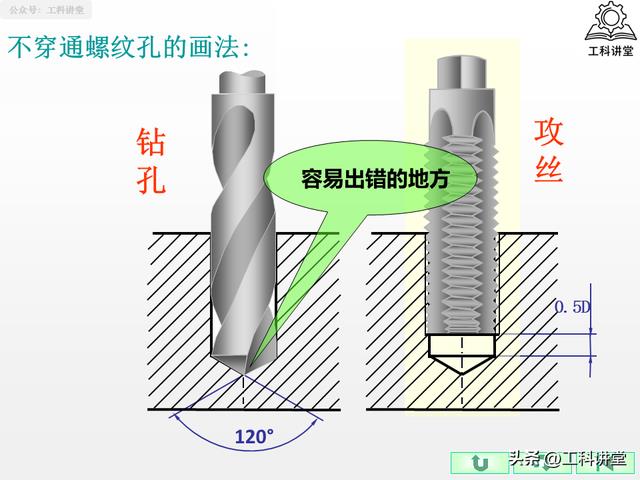

6.不穿通螺纹孔画法错误：盲孔螺纹的钻孔底部锥角要画 120°，很多人画成钻头的 118°，或是没区分钻孔段和螺纹段的长度，细节完全不对。

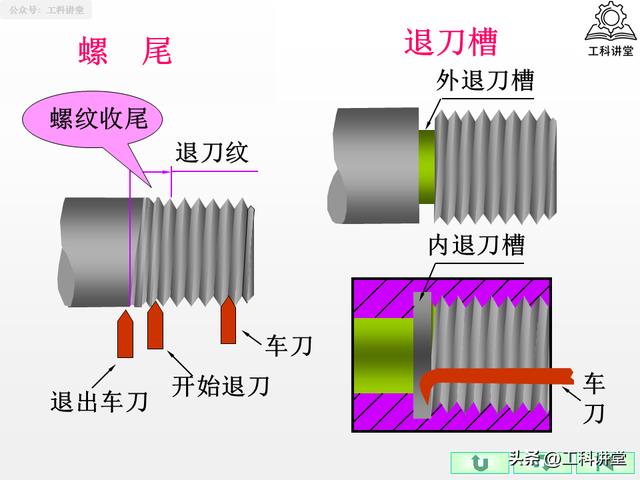

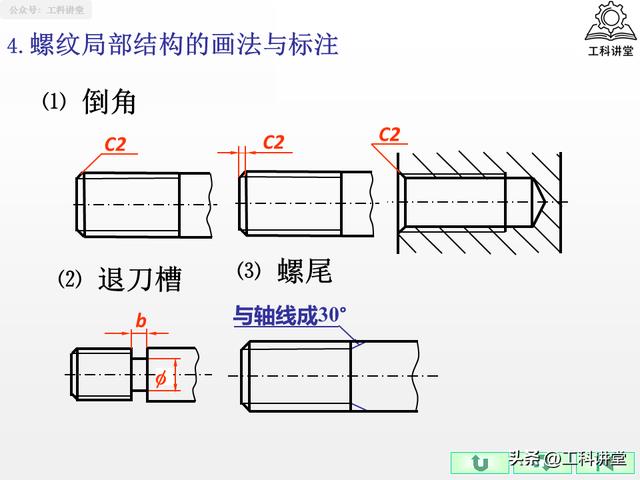

7.螺尾与退刀槽画法不规范：螺尾的斜线要画成与轴线成 30°，不能当成有效螺纹绘制；退刀槽的尺寸要匹配螺纹规格，不能随意乱画。
螺纹画法看着是机械制图里最基础的内容，但恰恰是这些细节，最能体现一张图纸的专业性。图纸是工程界的通用语言，只有严格遵循国标规范，避开这些高频易错点，才能让你的图纸没有歧义，不管是应试还是实际工作，都能少走弯路，不犯低级错误。

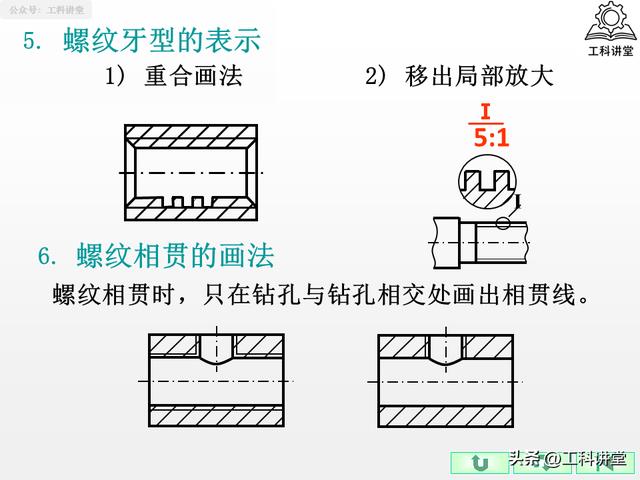

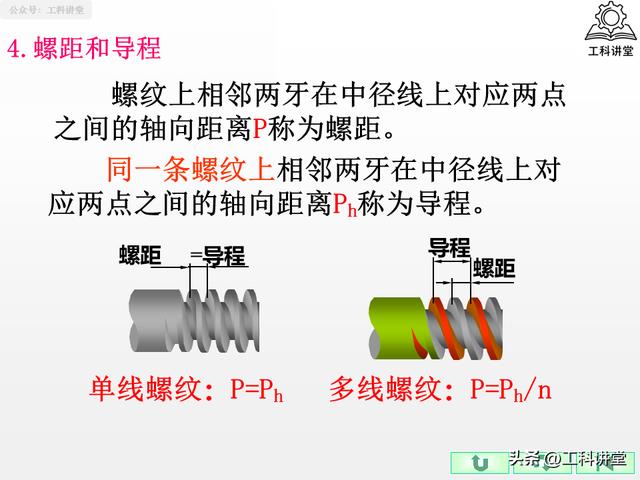

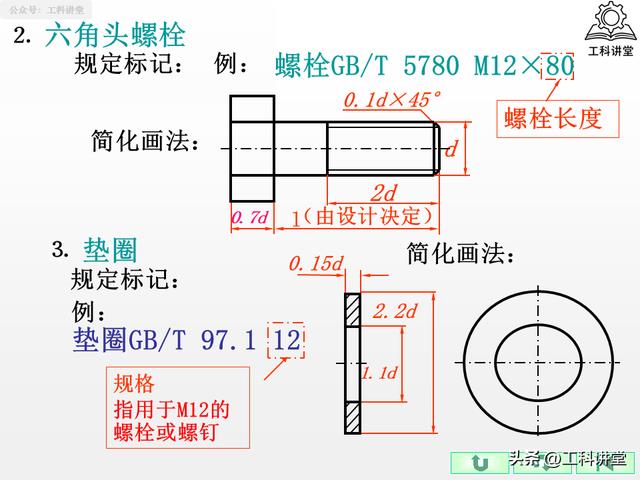

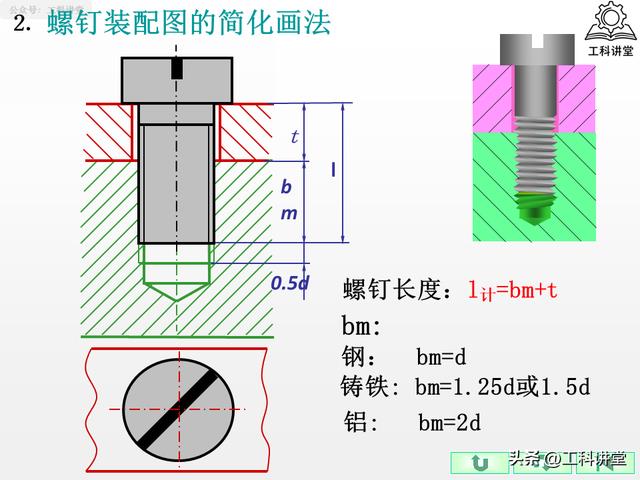

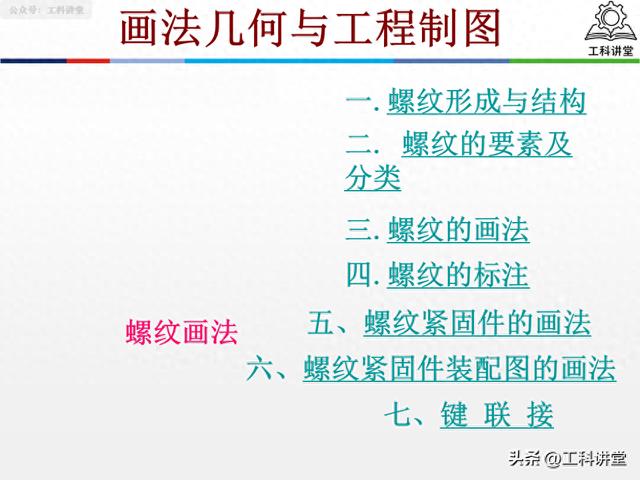

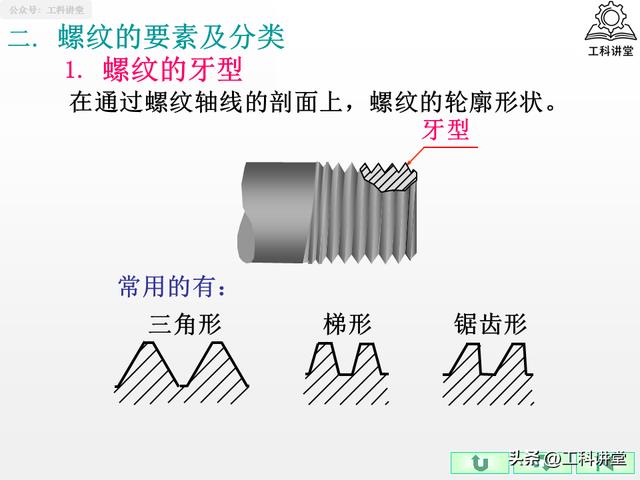

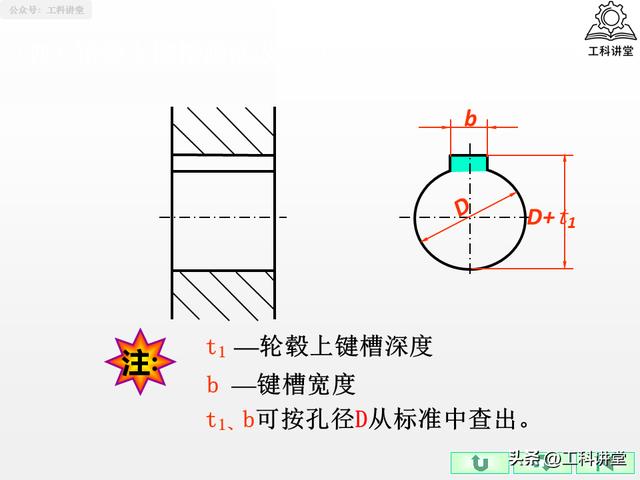

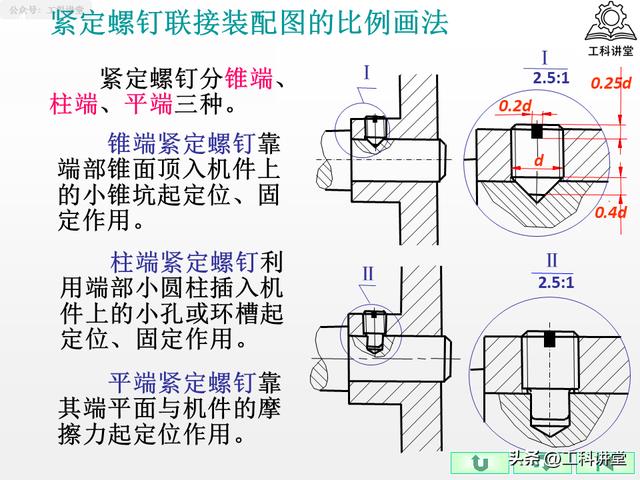

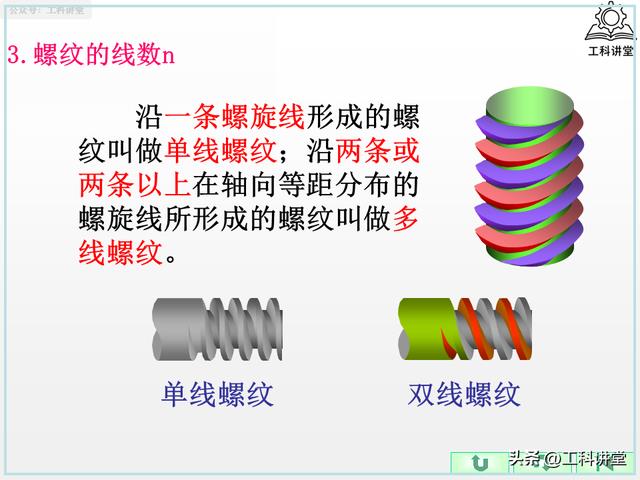

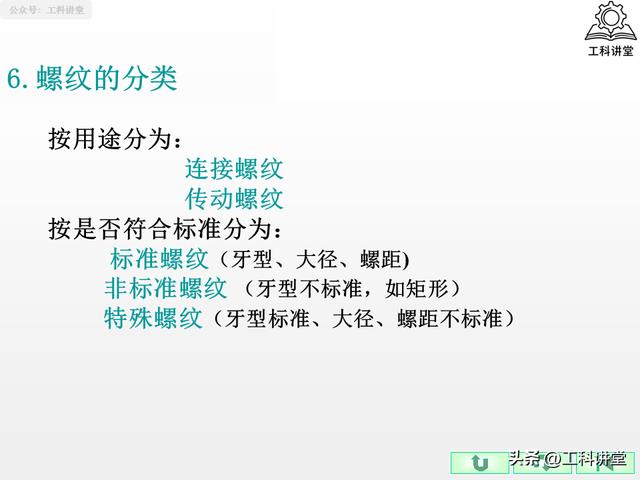

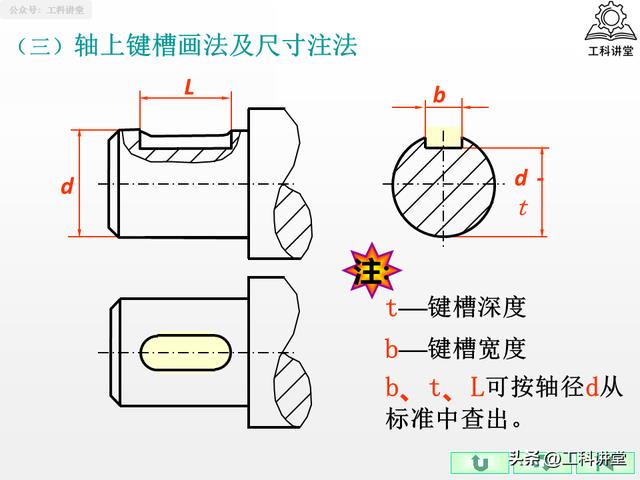

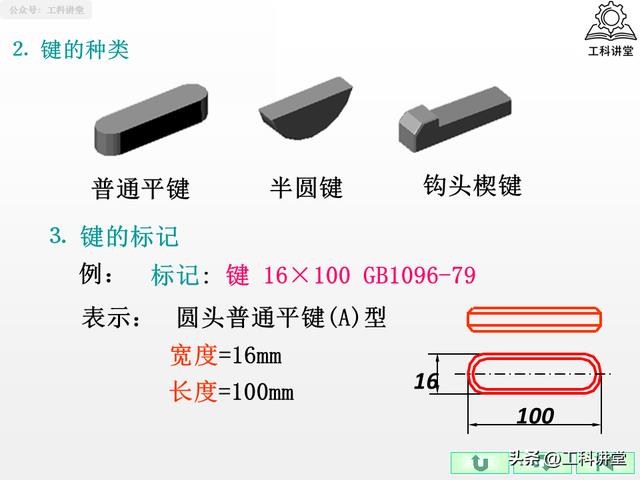

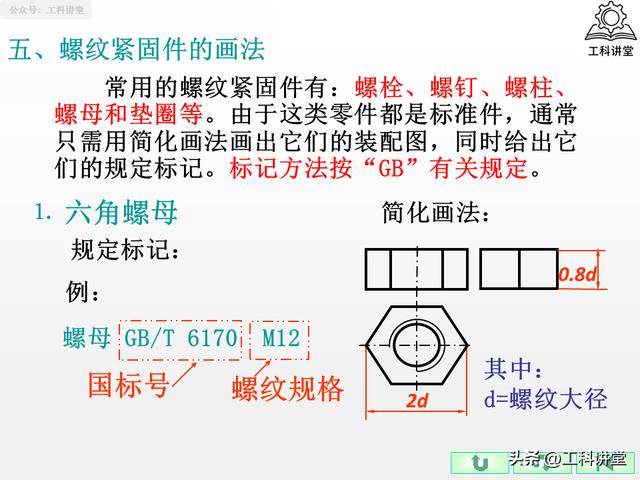

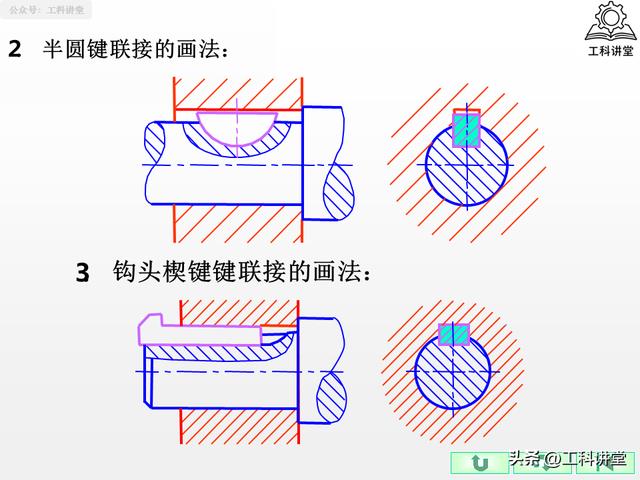

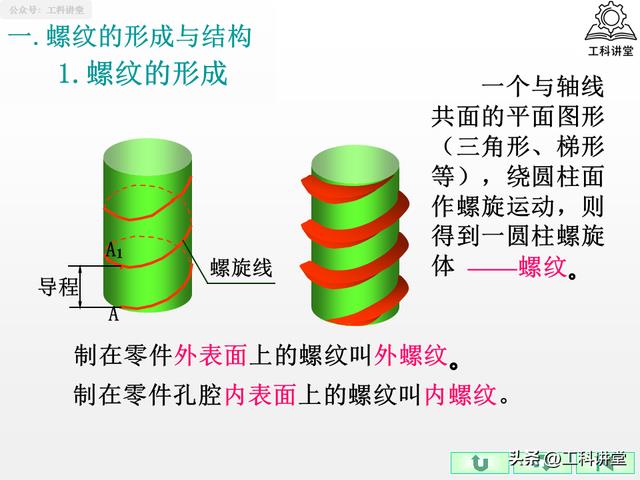

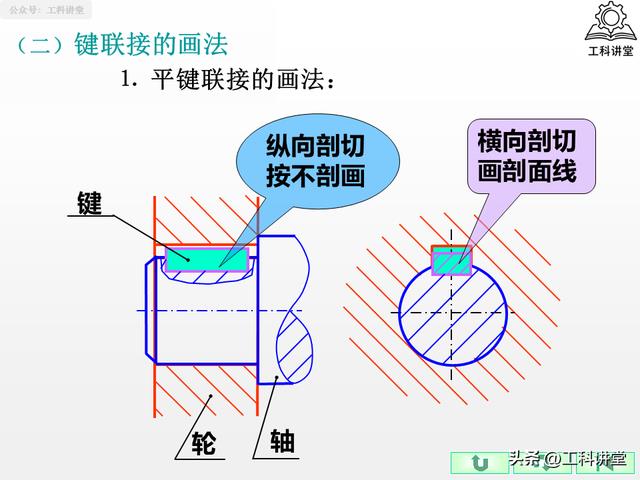

PPT讲义介绍螺纹画法（文末查看PPT讲义源文档+延伸干货）
因头条文章页面内容有限，仅展示PPT讲义部分内容
完整版PPT讲义+延伸干货内容
查看小编同名公众号：工科讲堂
