机械制图里的 “钥匙”:一文看懂键的种类与应用

发布者:蓝色妖哥 2026-2-27 10:05

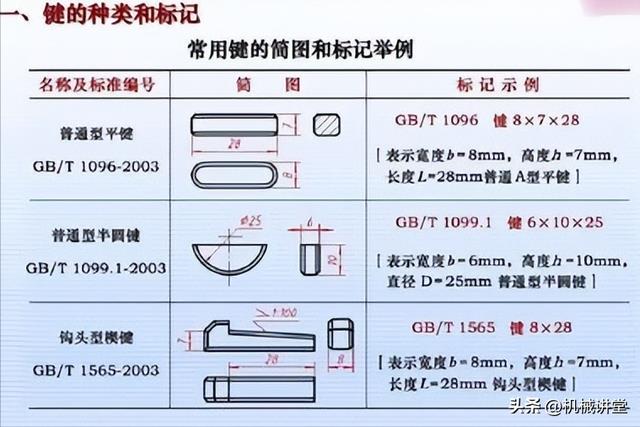

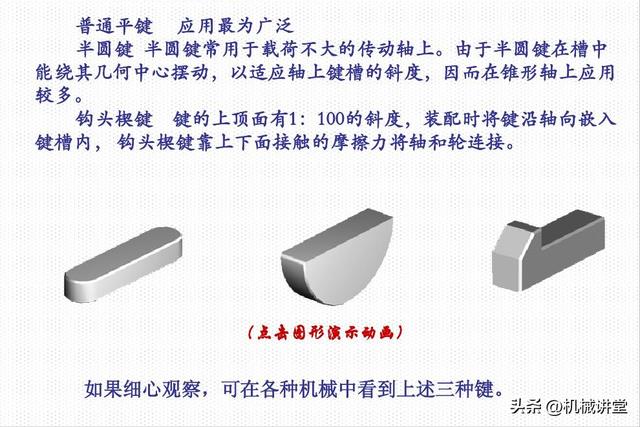

在机械设计里,有一个不起眼却至关重要的零件 ——。它就像连接轴和传动件的 “钥匙”,把扭矩从轴传递给齿轮、皮带轮等部件。今天我们就来聊聊机械制图中最常见的三种键:普通平键、半圆键和钩头楔键,让你一看就懂,一学就会。


一、普通平键:最常用的 “主力选手”

普通平键是机械设计中应用最广泛的键,它的结构简单、对中性好,主要用于传递扭矩,不承受轴向力。

1. 结构特点

形状:呈矩形,两端有圆头(A 型)、方头(B 型)和单圆头(C 型)三种形式。工作原理:嵌入轴和轮毂的键槽中,靠侧面挤压传递扭矩,上下表面不接触。

2. 应用场景

机床主轴、减速器、联轴器等对中性要求高的场合。高速、高精度传动系统。

3. 制图要点

键的长度应略短于轮毂宽度,避免干涉。键槽深度和宽度需严格按照国家标准(GB/T 1096)标注。

二、半圆键:锥形轴的 “贴心搭档”

半圆键的形状像半个圆,能在键槽中摆动,特别适合锥形轴与轮毂的连接。

1. 结构特点

形状:呈半圆形,两侧为平面,底面为圆弧。工作原理:靠侧面传递扭矩,能自动适应轮毂键槽的斜度。

2. 应用场景

轻载、锥形轴端的连接,如手轮、手柄等。对中性要求不高的低速传动。

3. 制图要点

键的直径与轴的直径匹配,键槽为半圆形。标注时需注明键的型号和尺寸,如 GB/T 1099。

三、钩头楔键:能 “锁死” 的特殊键

钩头楔键带有 1:100 的斜度,安装时靠楔紧作用固定,既能传递扭矩,又能承受轴向力。

1. 结构特点

形状:一端带有钩头,键身有斜度,顶面和底面为工作面。工作原理:打入键槽后,靠楔紧产生的摩擦力传递扭矩,钩头便于拆卸。

2. 应用场景

低速、重载且需要轴向固定的场合,如农业机械、矿山设备。对中性要求不高的传动系统。

3. 制图要点

键槽底面需加工出相应斜度,确保楔紧效果。标注时需注明斜度和钩头尺寸,如 GB/T 1564。

四、三种键的对比:怎么选才对?

表格

键的类型

优点

缺点

适用场景

普通平键

对中性好、结构简单、承载能力强

不能承受轴向力

高速、高精度传动

半圆键

能自动适应斜度、安装方便

承载能力弱、占用轴截面大

轻载、锥形轴端

钩头楔键

能承受轴向力、拆卸方便

对中性差、冲击载荷易松动

低速、重载且需轴向固定的场合


五、总结:选对键,让机械传动更可靠

键虽小,作用却很大。在机械设计中,选择合适的键不仅能保证传动效率,还能延长设备寿命。

追求高精度和高速传动:优先选普通平键。连接锥形轴或轻载场合:选半圆键更合适。需要承受轴向力或重载低速:钩头楔键是不错的选择。

下次在机械图纸上看到这些 “小方块” 和 “小半圆”,你就能一眼认出它们的身份,再也不会迷茫了。#机械制图##工程制图##键##机械##机械装配#
