机械制图：等分任意线段的实用技巧，从基础到进阶全解析

发布者：亮剑杀 2025-8-8 10:05

在机械制图中，等分线段是一项频繁出现的基础操作 —— 从划分零件的均匀槽口到确定螺栓的对称分布，从标注尺寸的刻度划分到复杂结构的比例分配，都离不开精准的等分技术。任意线段的等分看似简单，却考验着对工具的驾驭能力和几何逻辑的运用能力。今天，我们就来系统拆解机械制图中等分任意线段的方法，从最基础的分规试分法到进阶的几何作图法，让你无论面对 10mm 还是 100mm 的线段，都能分毫不差。

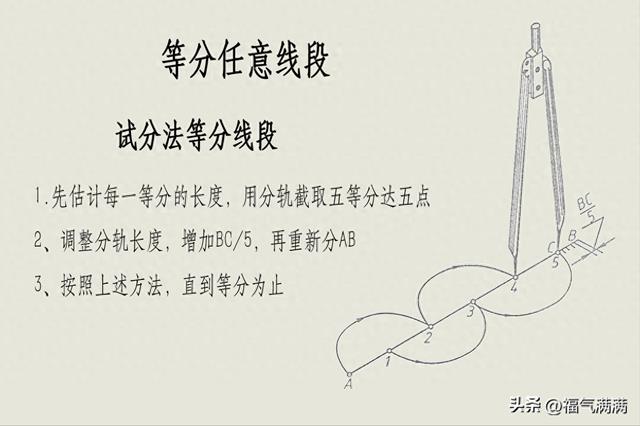

一、分规试分法：最常用的 “实战派” 技巧

分规作为专门用于量取和等分的工具，是等分线段的 “第一选择”，尤其适合需要快速等分且精度要求适中（误差允许 0.1 - 0.2mm）的场景。以将一条 100mm 的线段五等分为例，步骤如下：

1. 估算单段长度

先根据等分数量算出单段的理论长度（100÷5≈20mm），用分规粗略调节两腿间距至接近该长度（无需精确，后续可调整）。

2. 试分与调整

手持分规，将一支钢针对准线段的起点，另一支钢针在线段上扎出第一个标记点；保持分规间距不变，以第一个标记点为起点，依次扎出后续标记点，直至线段终点；若最后一个标记点超过终点，说明分规间距过大，轻轻缩小两腿间距（每次调整幅度不超过 0.5mm）；若未达终点，则略微增大间距，重复试分；经过 2 - 3 次调整后，标记点应恰好与终点重合，此时分规间距即为单段的精确长度。

3. 标记与确认

用铅笔在每个针孔处画一条垂直于线段的细短线（长度 1 - 2mm）作为等分点标记，再用直尺测量相邻标记点的距离，确保误差在允许范围内（单段误差≤0.1mm，总误差≤0.3mm）。

技巧：试分时可在分规的调节螺丝处做一个临时标记（如用铅笔轻轻画一条线），便于调整时参考原始间距；对于偶数等分（如四等分、六等分），可先二等分线段，再将每段二等分，减少试分次数。

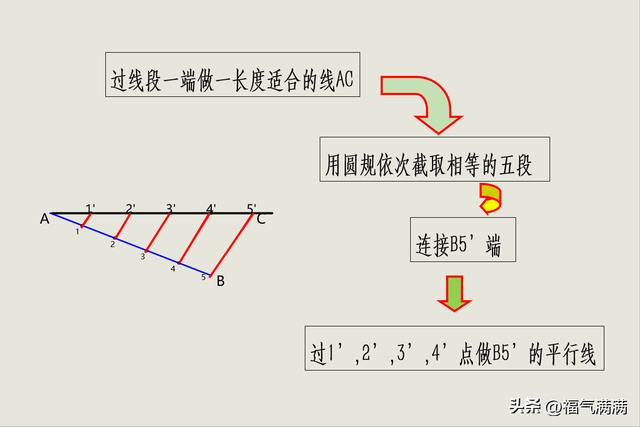

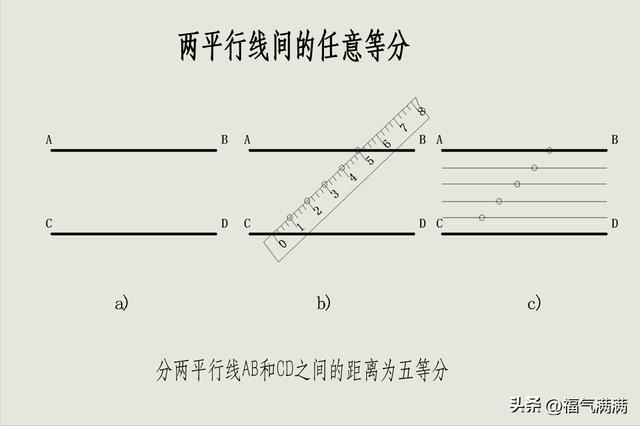

二、几何作图法：零误差的 “理论派” 方案

当对精度要求极高（如模具零件的等分槽，误差需≤0.05mm）时，需采用基于几何原理的作图法，完全依靠直尺和圆规推导等分点，避免分规试分的累积误差。以五等分线段 AB 为例：

1. 绘制辅助线

从线段 A 点出发，用直尺画一条与 AB 成 30° - 45° 角的射线 AC（角度不宜过大，否则后续步骤中交点距离过近，影响精度），射线长度略长于 AB（如 AB 长 80mm，AC 长 100mm）。

2. 等分辅助线

用圆规在射线 AC 上截取 5 段等长线段（数量与目标等分数量一致）：以 A 为起点，用圆规取任意长度（建议 5 - 10mm，过短易误差累积，过长则超出射线范围），依次截取 A₁、A₂、A₃、A₄、A₅，确保 AA₁=A₁A₂=…=A₄A₅。

3. 连接与作平行线

用直尺连接 A₅与 B 点，再分别过 A₁、A₂、A₃、A₄作 A₅B 的平行线，这些平行线与 AB 的交点即为所求的等分点（记为 B₁、B₂、B₃、B₄）。

原理：根据 “平行线分线段成比例” 定理，由于 AA₁=A₁A₂=…=A₄A₅，因此 AB₁=B₁B₂=…=B₄B，实现精准等分。

4. 验证精度

用直尺测量各段长度，若存在微小偏差（如 0.03mm），可微调平行线的方向；若偏差过大（超过 0.1mm），则需重新绘制辅助线，确保 A₅B 连接精准。

适用场景：该方法尤其适合等分数量较多（如七等分、九等分）或线段较短（如≤30mm）的情况，避免分规试分时因间距过小导致的操作困难。

三、特殊线段的等分技巧

1. 短线段（≤20mm）等分

分规试分时，建议将分规两腿间距调至最小可操作范围（约 1 - 2mm），试分次数控制在 2 次以内，减少针尖对纸面的损伤；几何作图法中，辅助线 AC 与 AB 的夹角可增至 60°，使 A₁至 Aₙ的间距增大，便于准确截取等长线段。

2. 长线段（≥100mm）等分

分规试分时，可先将线段大致分为两段，分别对两段进行等分，再合并结果（如十二等分可先六等分，再将每段二等分）；几何作图法中，建议使用较长的直尺（300mm 以上）绘制辅助线和平行线，避免因直尺长度不足导致的分段绘制误差。

3. 带有弧度的线段（如圆弧的弦长）

先测量弦长的直线距离，按直线等分法确定各等分点在弦上的位置；再以弦的两端点为基准，用圆规将弦上的等分点映射到圆弧上（以圆心为基准，计算各点对应的圆心角，确保弧长相等）。

四、避坑指南：等分线段的 5 个常见错误

分规试分累积误差过大：多次调整间距时未记录原始位置，导致越调越偏。解决办法：每次调整后用铅笔在分规上做标记，明确 “调大” 或 “调小” 的方向，最多试分 3 次，若仍不精准则改用几何作图法。辅助线绘制歪斜：几何作图时射线 AC 与 AB 的角度忽大忽小，导致平行线间距不均。对策：用三角板固定角度（如 45° 角可用等腰直角三角板），绘制时确保直尺贴紧三角板边缘，避免手部抖动。平行线不平行：过 A₁ - A₄作平行线时，未用三角板辅助，导致线条倾斜。正确做法：将三角板的一条直角边贴紧 A₅B，另一条直角边对齐 A₁，沿直角边画线，移动三角板时保持与 A₅B 的贴合，确保平行线方向一致。等分点标记模糊：分规针尖过钝，扎出的针孔不清晰，后续绘图时找不到准确位置。建议定期用细砂纸打磨分规针尖，保持锋利（但需避免过于尖锐导致纸面破损）。忽略线段的对称性：对于偶数等分，未利用 “先二等分再细分” 的技巧，增加了操作复杂度。例如八等分线段，可先二等分得到中点，再将每段二等分得到四等分点，最后再次细分得到八等分点，效率更高且精度更易保证。

等分线段看似是机械制图中的 “小操作”，却直接影响后续零件的尺寸精度 —— 一个偏差 0.5mm 的等分点，可能导致齿轮啮合不良、螺栓孔无法对齐等严重问题。无论是依赖工具的分规试分法，还是依靠逻辑的几何作图法，核心都在于 “精准” 与 “耐心”。下次面对需要等分的线段时，不妨根据精度要求选择合适的方法，感受每一个等分点背后的几何逻辑 —— 这或许就是机械制图最朴素的严谨之美。
