机械要素之齿轮的种类
#大有學問#
机械要素是构成机械的零件当中诸如螺钉、螺母、齿轮和键等的最小单位。齿轮是常用的机械要素之一,齿轮具有传递旋转运动,传达扭矩,改变旋转反向,改变速度等作用,是机械设计中必须掌握的机械要素。


一、在平行轴上使用的齿轮的种类和特征

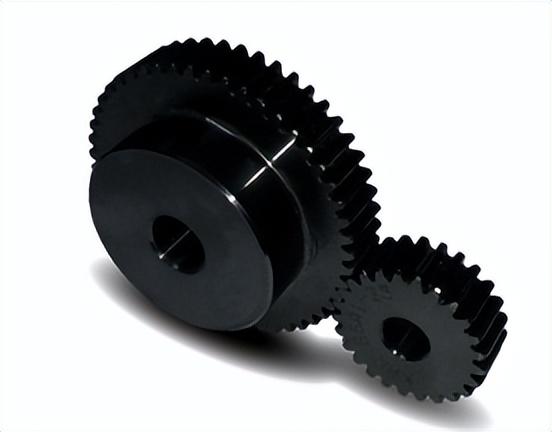

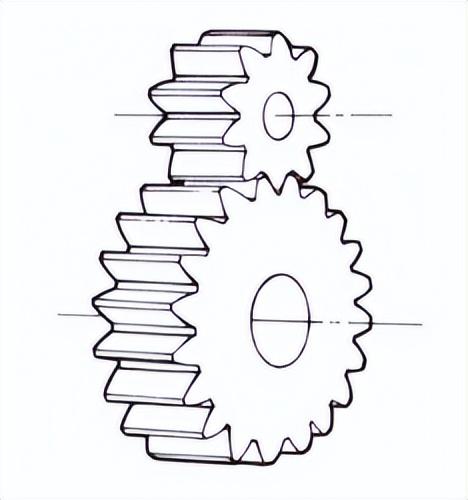

直齿轮 齿线为直线且和轴平行的圆柱齿轮。齿和轴平行配置,因此有机械效率高的优点。但是由于啮合率和斜齿轮相比略小,因此在由强度和啮合方面导致的噪声问题上是其劣势。
特点
最简单,最容易生产。不产生轴向力。可以得到高精度的产品。使用范围最为广泛。用途
一般传动用。

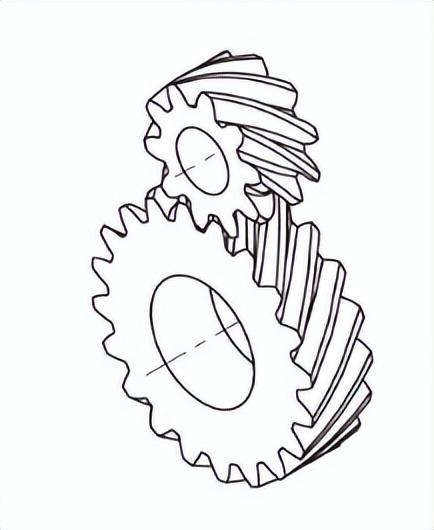

斜齿轮 齿线与轴处于相互倾斜位置的圆柱齿轮。由于齿与轴处于相互倾斜位置,所以容易产生轴向力,机械效率与直齿轮相比较差。但是,啮合率与直齿轮相比较大,因此在由强度和啮合方面导致的噪声问题上有其优势。
特点
比直齿轮的强度高。与直齿轮相比,噪音及振动小。缺点是轴方向产生推力。用途 用于一般传动装置,汽车,减速机等。

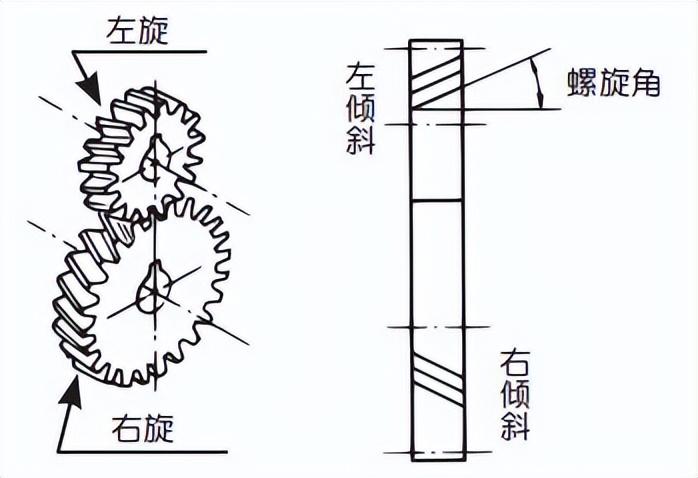

左倾斜为左旋齿,右倾斜为右旋齿。一对齿轮的螺旋角相同,螺旋方向相反。

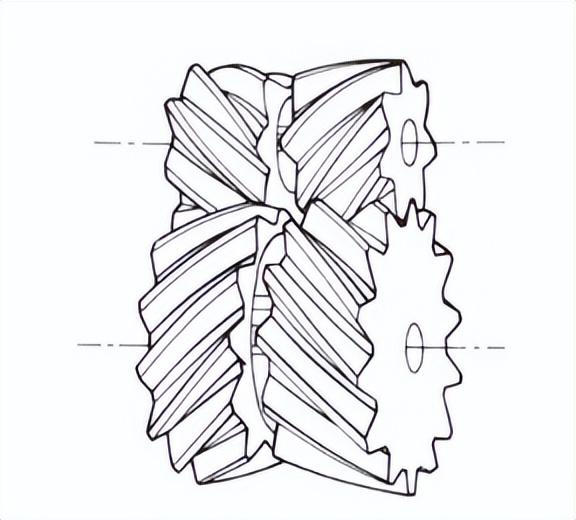

人字形齿轮 左旋和右旋的斜齿轮组合在一起的齿轮。由于啮合时产生的轴向力可以相互抵消,所以可以在有减小轴向力需求时使用。

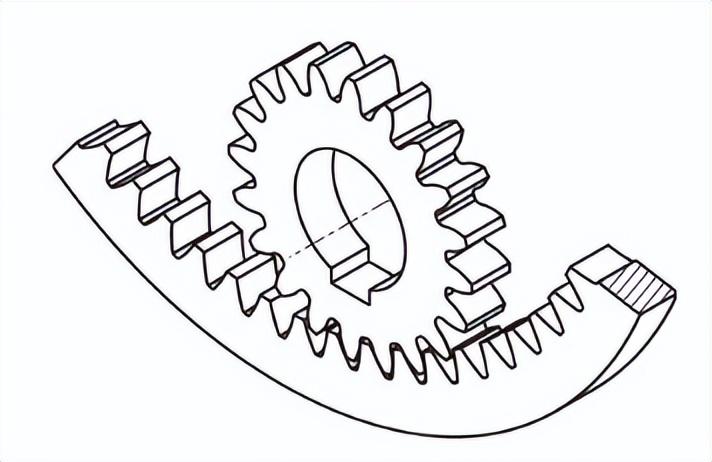

内齿轮 齿在圆筒内侧的齿轮。有齿线与轴平行或倾斜的两种。想要有效利用有限空间时使用。
特点
一对外齿轮相啮时,齿轮的旋转方向相反。内齿轮副的旋向相同。大齿轮 ( 内齿轮 ) 和小齿轮 ( 外齿轮 ) 的齿数差有限制。一般情况下,由小齿轮 ( 外齿轮 ) 驱动大齿轮 ( 内齿轮 )。构造简单,可以达到小型化的目的。用途 使用在高减速率的行星齿轮装置及离合器等装置中。

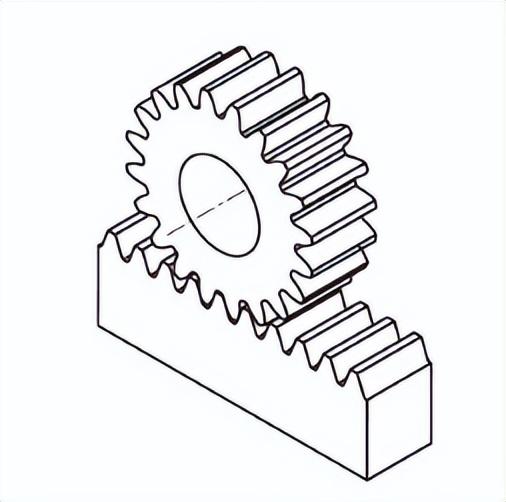

齿条 在平板或者棒状材料的一面刻有齿,可以把它看做是圆柱齿轮半径无限变大的物体。 与之配对使用的是圆柱齿轮。 把旋转运动转换成直线运动,或者把直线运动转换成旋转运动时使用。
用途
广泛使用在工作机械,印刷机械及机器人等各种自动装置,搬运机械上。

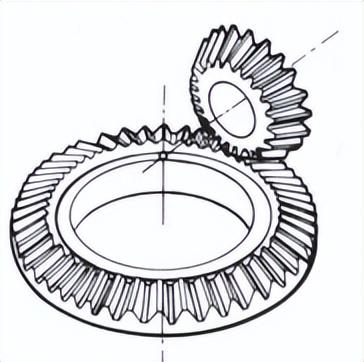

二、交叉轴上使用的齿轮的种类和特征直齿锥齿轮

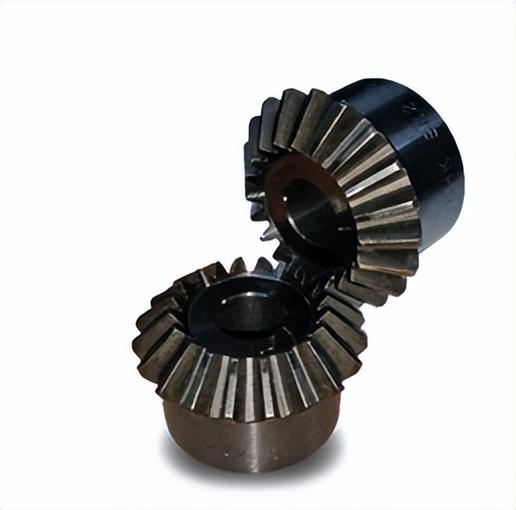

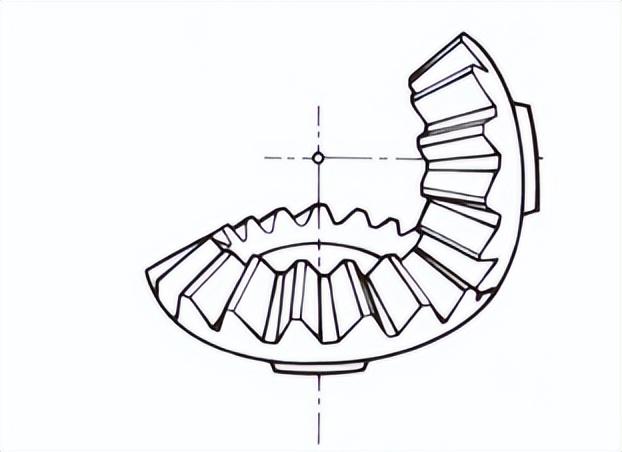

直齿伞形齿轮
齿线与节锥线的母线一致的齿轮,齿线为直线。
特点
比较容易生产。利用伞形齿轮可实现减速比 1:5。用途 工作机械,印刷机械等,特别是适合使用在差动装置中。

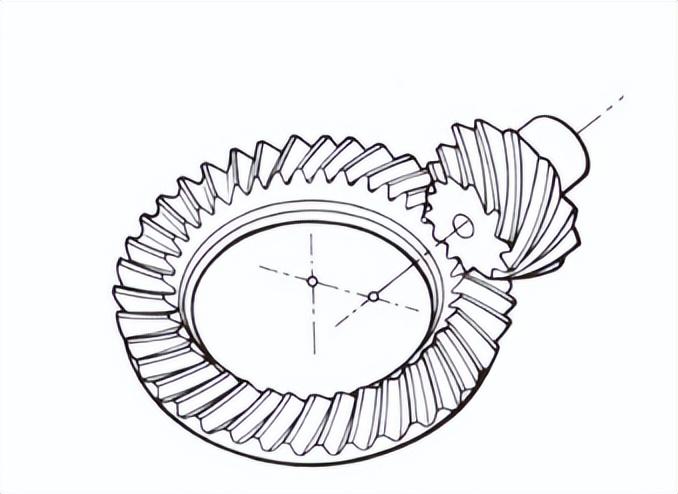

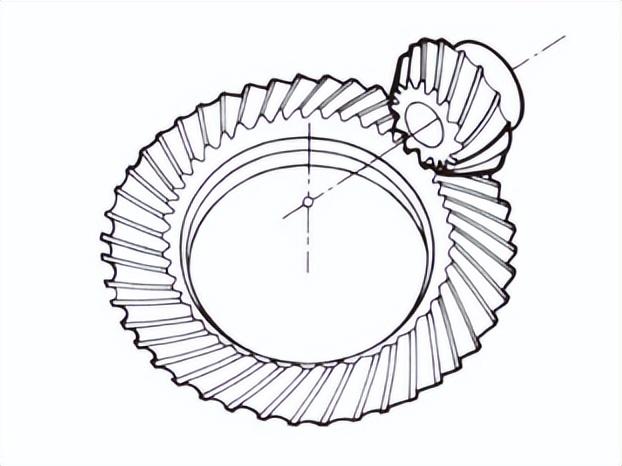

弧齿锥齿轮 齿线为曲线的锥齿轮。 与圆柱齿轮相同,与直齿锥齿轮相比,啮合率更高,因此在由强度和啮合方面导致的噪声问题上有其优势。
特点
与直齿伞形齿轮相比较,轮齿接触面积,强度,使用寿命等性能更高。可以得到大减速比。与直齿伞形齿轮相比较,静音,传动效率高。制作难度较高。用途 适合于使用在高负荷,高速运转的场合。广泛应用在汽车,货车,火车,船舶等的最终减速装置上。

零度锥齿轮
螺旋角近似于零度的曲线齿锥齿轮。 因为同时具有直齿和曲齿锥齿轮的特征,齿面的受力情形与直齿锥齿轮相同。

三、交错轴上使用的齿轮的种类和特征

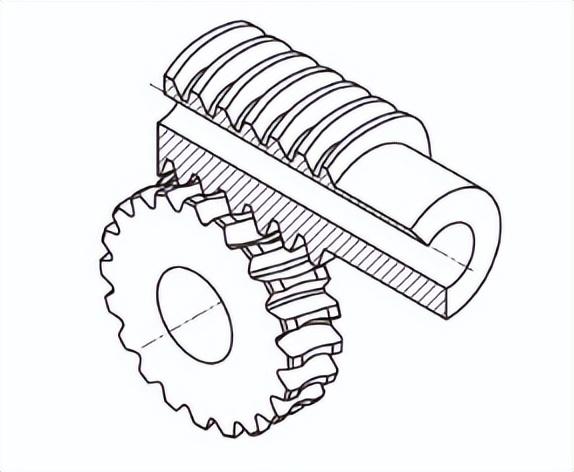

圆柱蜗杆副 蜗杆和与之啮合的蜗轮的总称。只需一对齿轮副的啮合即可获得大的减速比是其特征。但是,由于是滑动接触产生的摩擦,机械效率与其他类型齿轮相比明显较小。啮合时的噪音低也是其特征。 减速比大于1/40时,可以从蜗杆驱动,不可以从蜗轮驱动,有着不可逆的特点。但是,也有因振动产生逆转的可能。不可逆性被称为自锁。

交错轴斜齿轮 圆柱齿轮副在交错轴上做运动传达的齿轮。一般应用在较小负荷的机械结构上。
特点
除减速外亦可增速。轮齿为滑动接触,所以容易产生摩擦耗损。不适合使用在大功率传动上。用途 使用在汽车的驱动装置,自动机械等做复杂旋转传动的机械装置上。

准双曲面齿轮 在交错轴上传达运动的圆锥状齿轮。锥齿轮中两轴不相交型。 一般的准双曲面齿轮的减速比在1/10左右,高传动比准双曲面齿轮可以实现高减速比,在设计上可以跟蜗轮蜗杆一样,达到不可逆性。

设计时一般先决定好两轴的关系,然后按照两轴关系选定齿轮。但是,考虑到齿轮的成本,两轴关系可以按照以下优先顺序。
1, 平行轴上使用的齿轮 (廉价)
2, 交叉轴上使用的齿轮
3, 交错轴上使用的齿轮 (昂贵)
