金属材料及热处理基础：盘点7个力学性能关键指标，从原理到应用

发布者：最后的骑士 2026-4-27 10:07

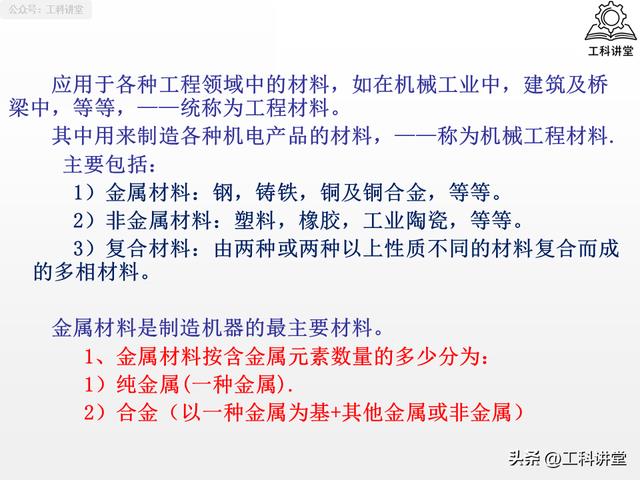

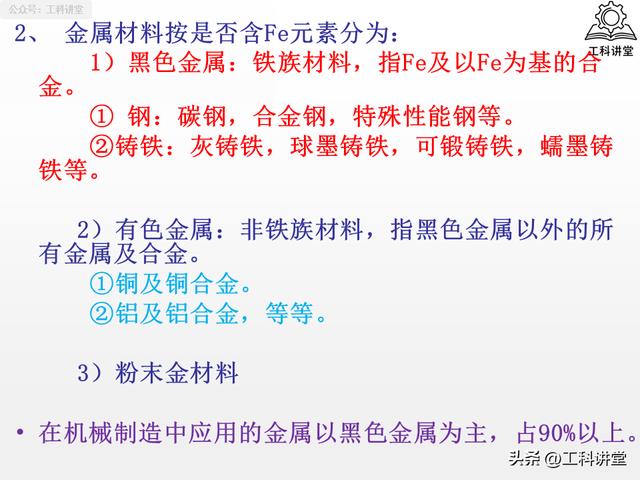

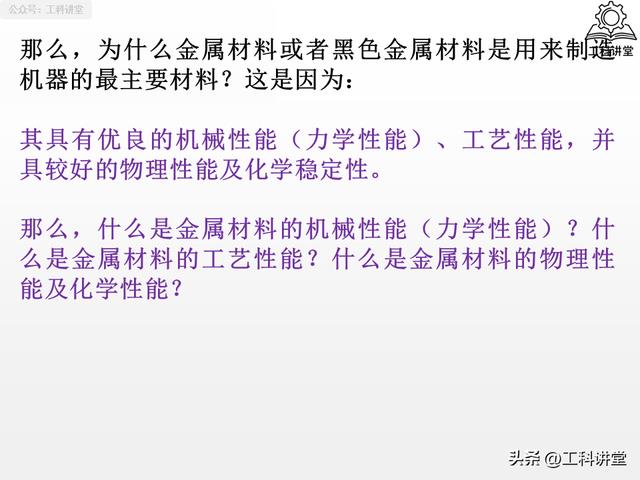

在机械制造领域，黑色金属材料的应用占比超 90%，核心原因就是它具备可通过热处理灵活调控、能适配各类复杂工况的力学性能。不管是零件设计选材、热处理工艺制定，还是后期的失效分析，吃透力学性能指标都是绕不开的核心基本功。

很多刚入行的朋友容易陷入 “单看硬度定材料” 的误区，今天这期文章我们就详细介绍 7 个核心力学性能关键指标，从原理到工程应用。

一、力学性能的核心本质

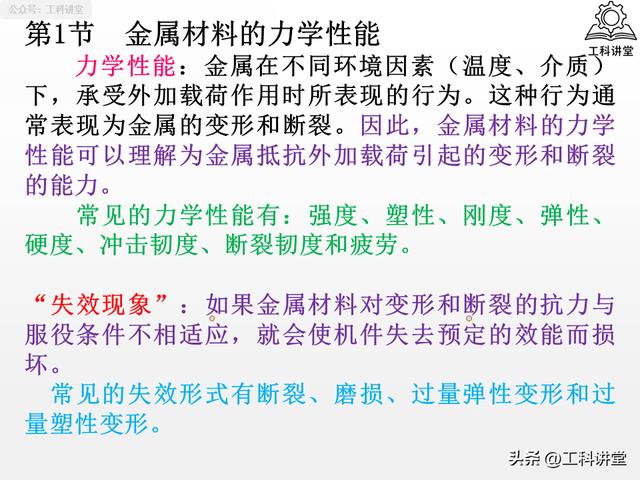

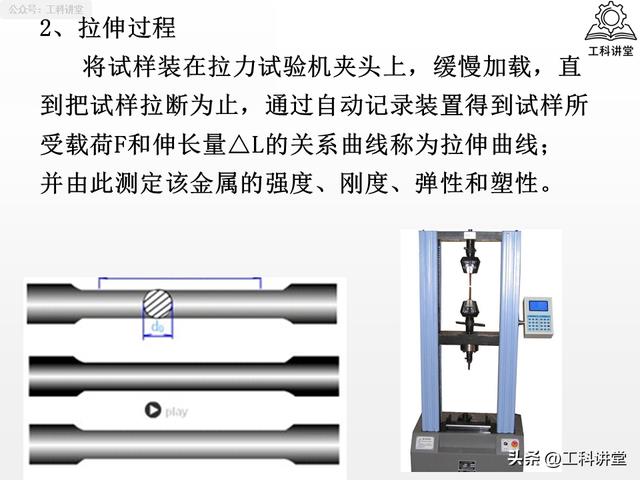

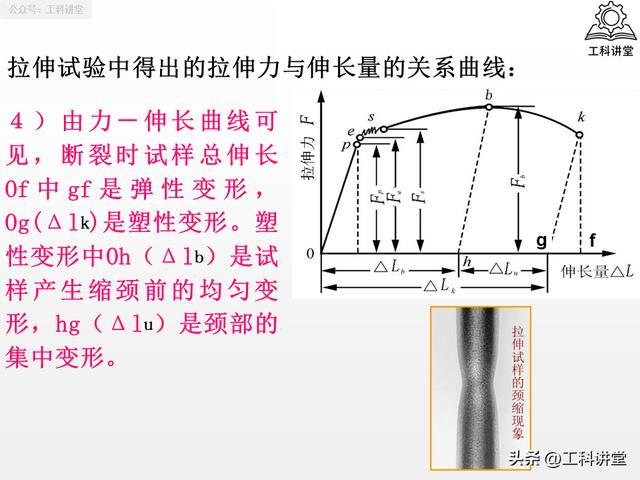

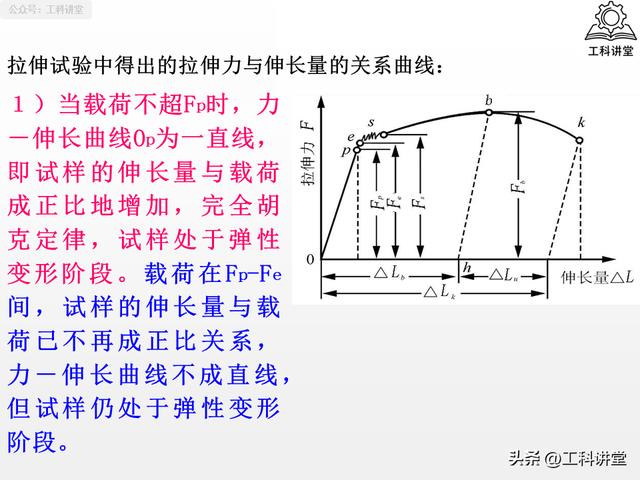

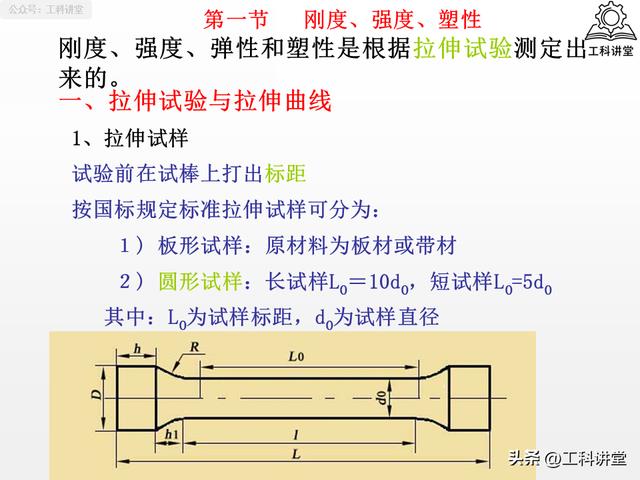

金属材料的力学性能，本质是材料在不同温度、介质、载荷形式的工况下，抵抗变形和断裂的能力。我们常用的所有性能指标，都来自标准化的专业测试，其中最基础、最核心的就是静载拉伸试验，刚度、强度、塑性三大核心指标，都能从标准拉伸曲线中直接得出。

二、7 个核心力学性能指标

1. 刚度

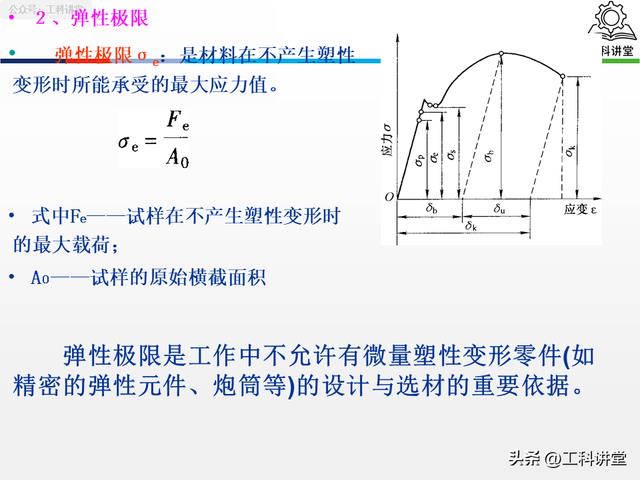

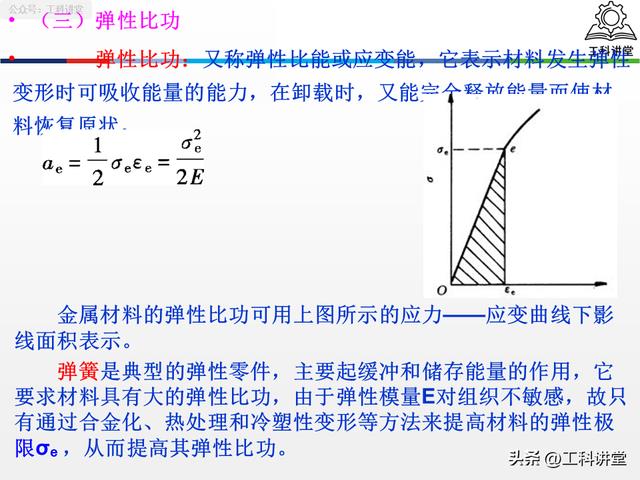

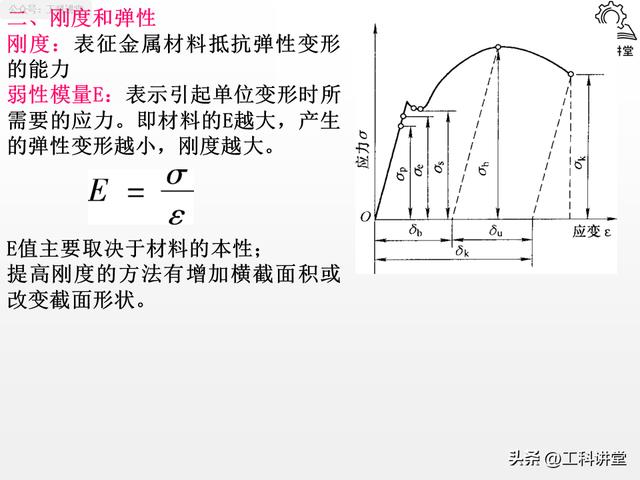

刚度是材料抵抗弹性变形的能力，核心评价指标是弹性模量 E。这里要纠正一个新手常踩的坑：很多人以为热处理能提升刚度，实际上 E 值只由材料本身的化学成分和晶体结构决定，热处理、冷变形都几乎无法改变它。工程上想要提升零件刚度，只能通过增加横截面积、优化截面形状实现，是精密仪器、机床主轴等零件设计的核心指标。

2. 强度

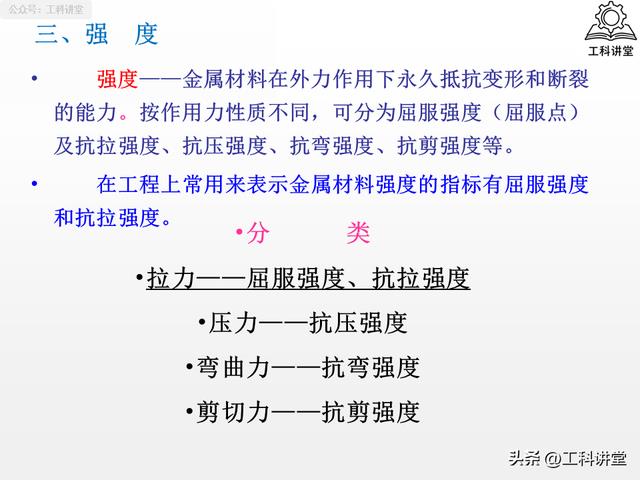

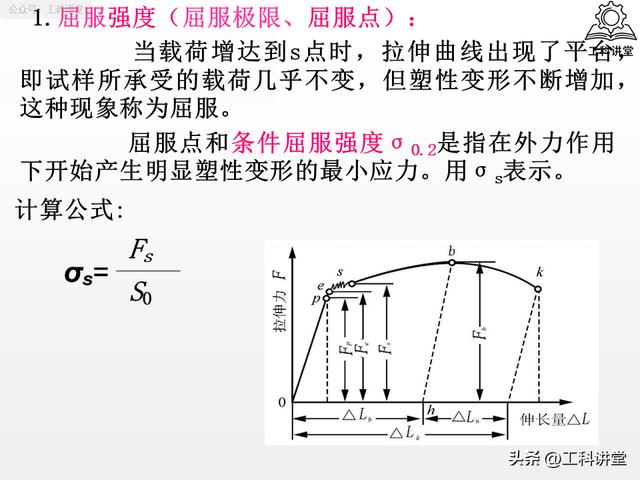

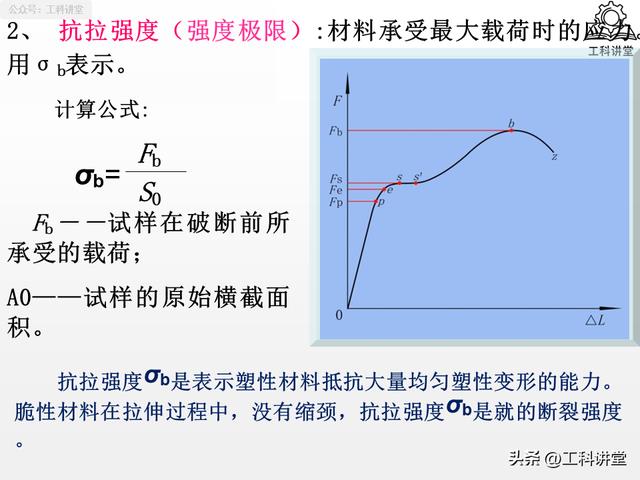

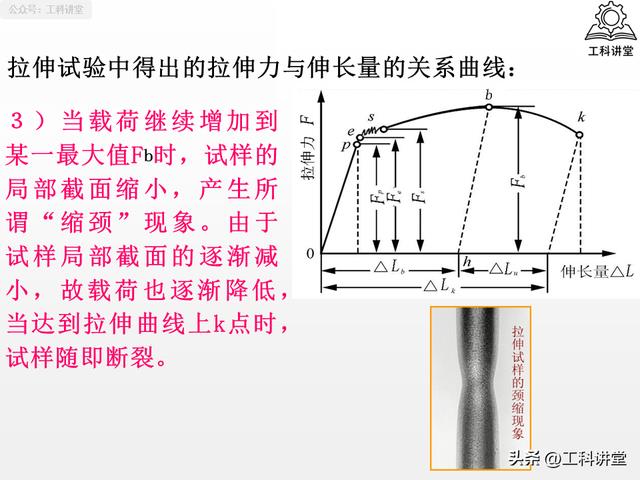

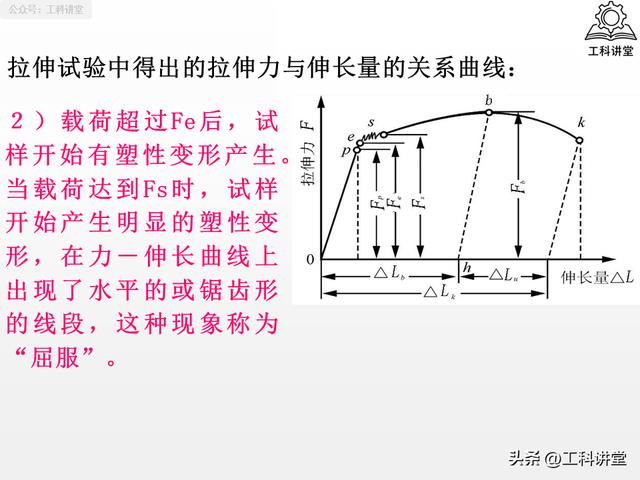

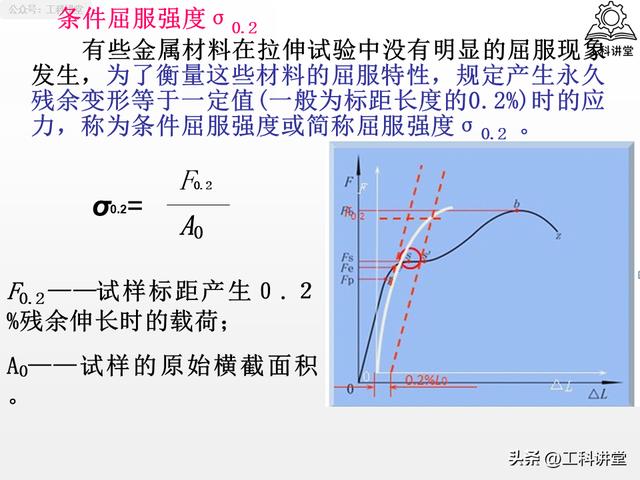

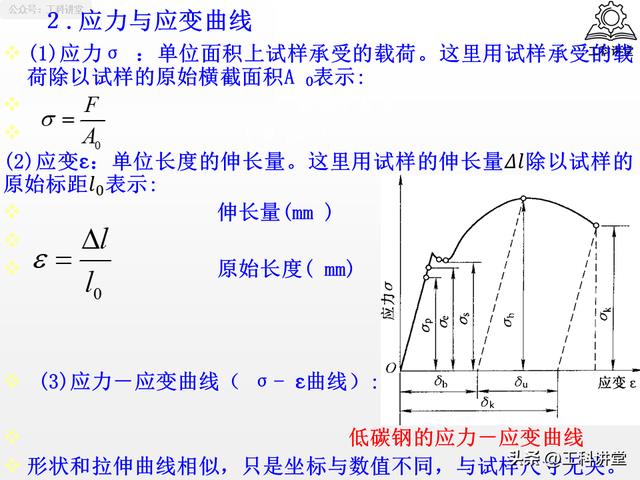

强度是材料抵抗永久变形和断裂的能力，是机械选材最核心的指标之一，核心分为屈服强度 σs（无明显屈服现象的材料用条件屈服强度 σ0.2）和抗拉强度 σb。屈服强度是零件开始产生明显塑性变形的最小应力，是静载零件设计的核心依据，直接决定了零件的许用应力；抗拉强度是材料能承受的最大载荷应力，决定了零件的最终安全余量。

3. 塑性

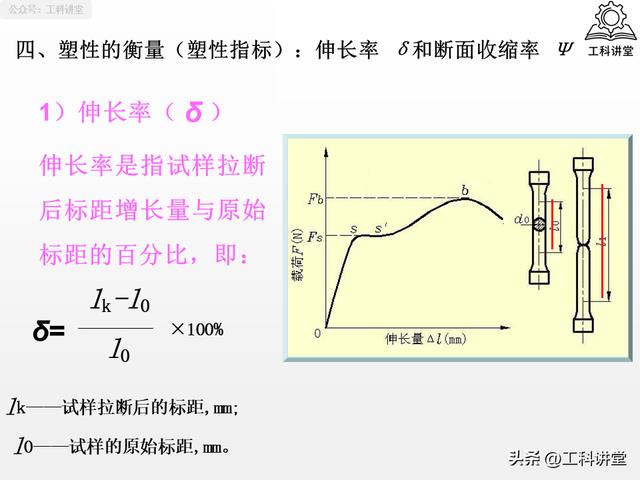

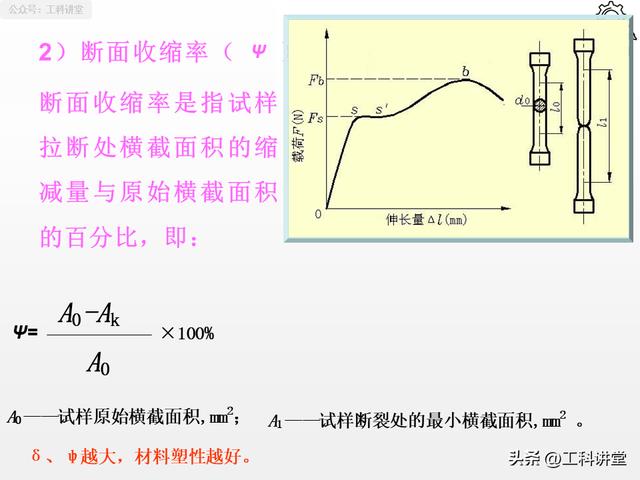

塑性是材料断裂前发生不可逆塑性变形的能力，用伸长率 δ 和断面收缩率 ψ 两个指标衡量。很多人会误以为塑性高的材料 “不结实”，实则塑性是零件的安全兜底 —— 足够的塑性可以让零件在过载时通过变形分散应力，避免无预兆的突然脆断，是绝大多数结构件必须兼顾的核心指标。

4. 硬度

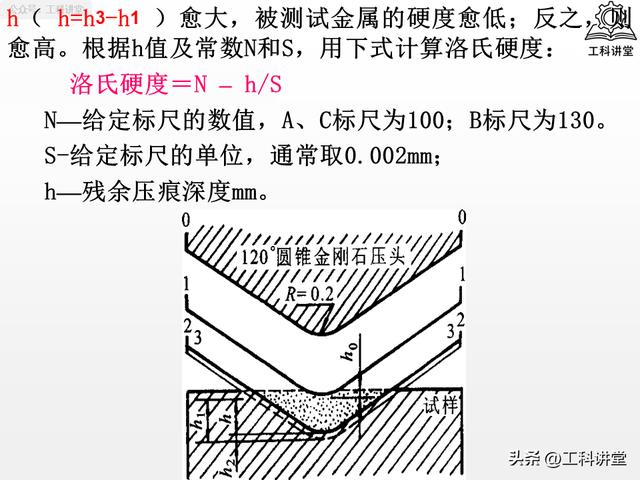

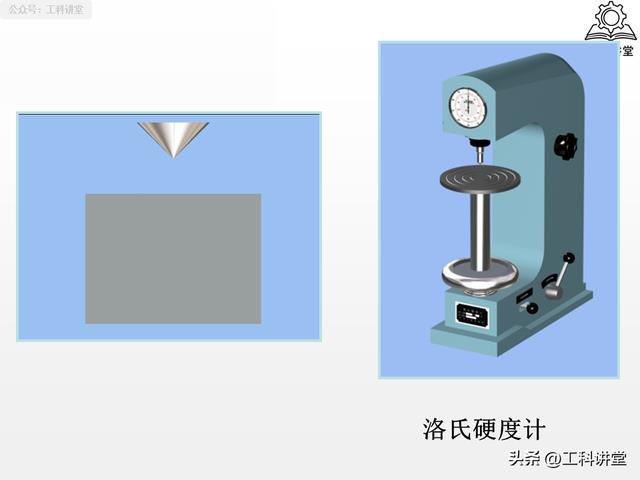

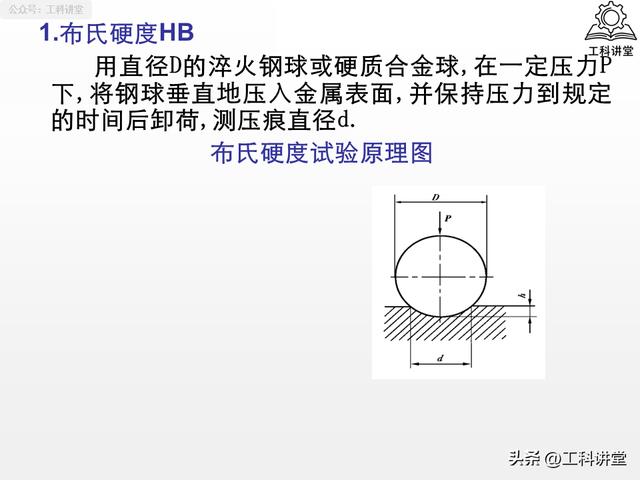

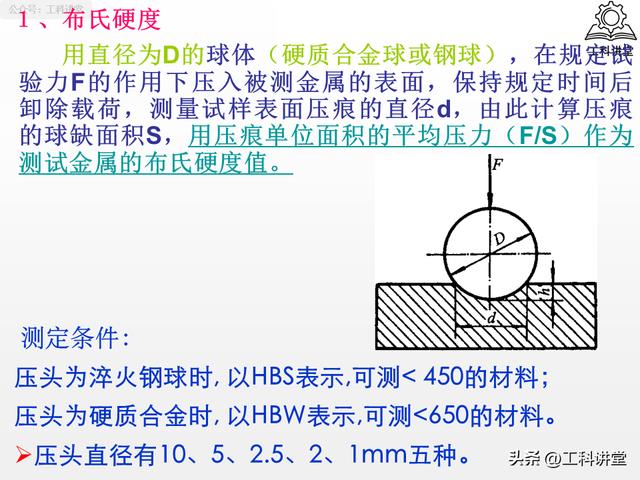

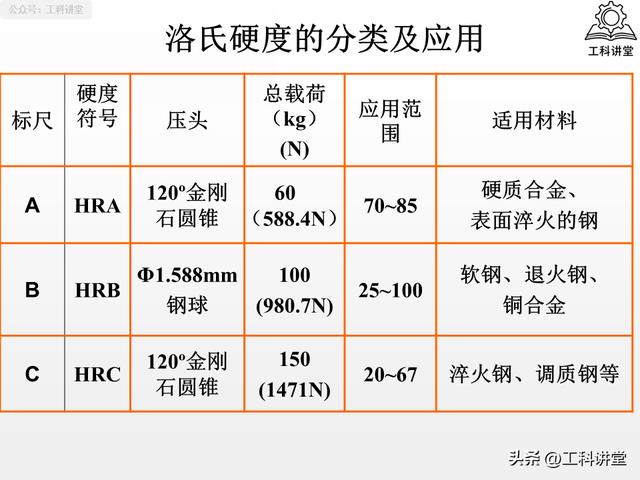

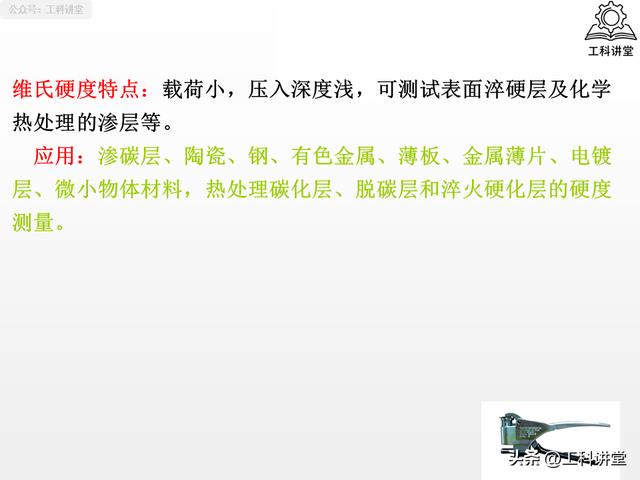

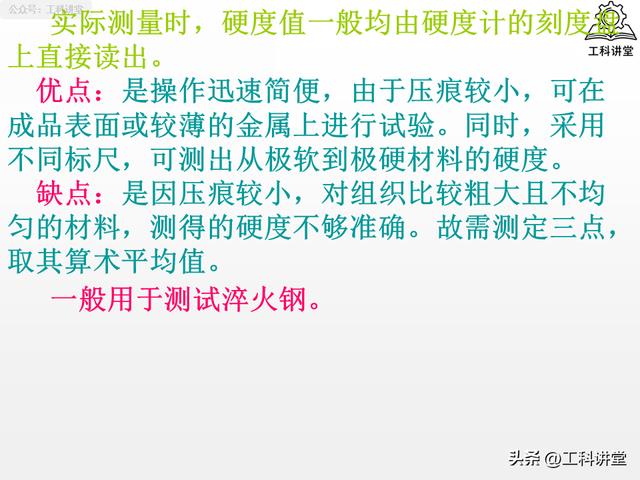

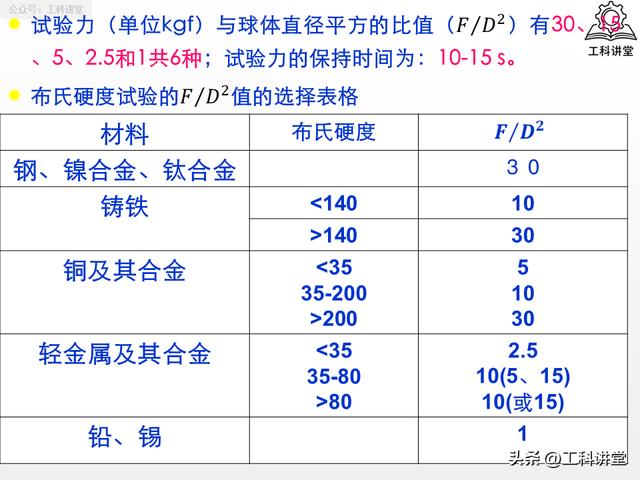

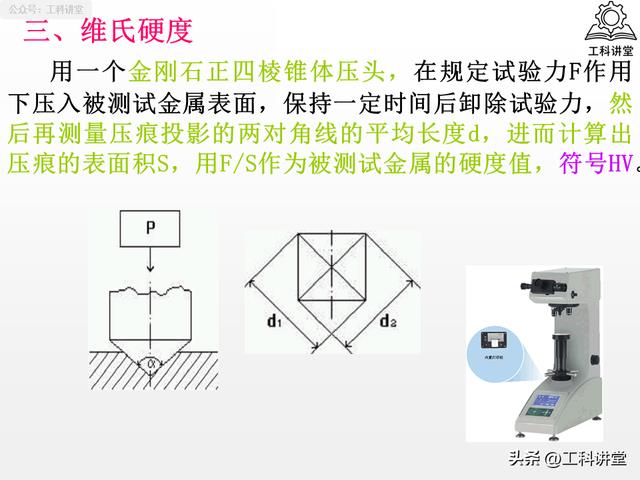

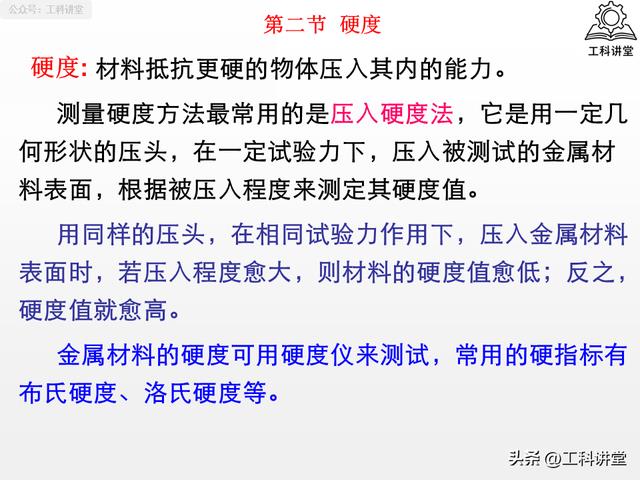

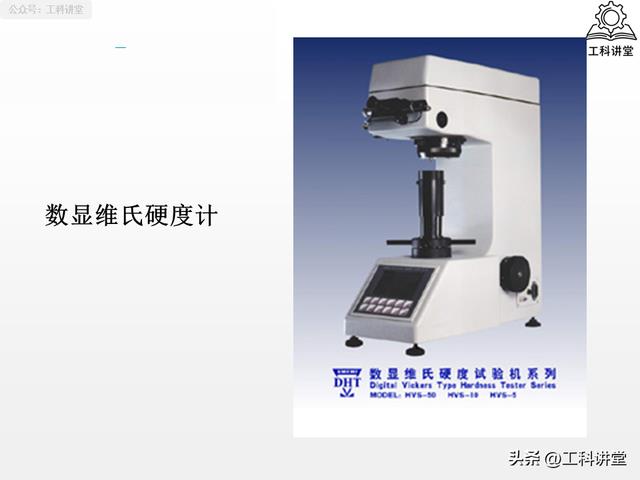

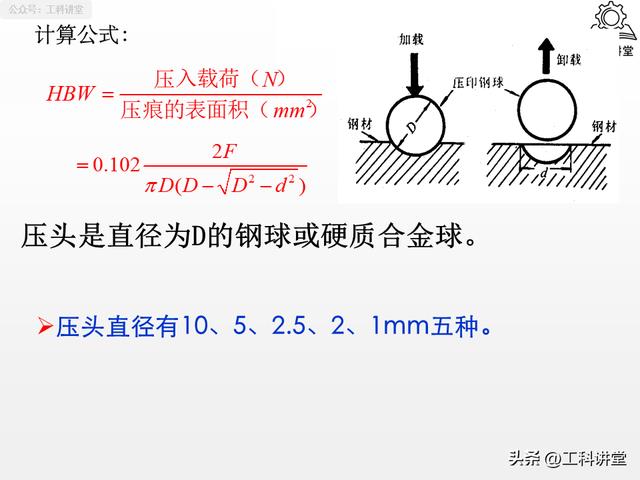

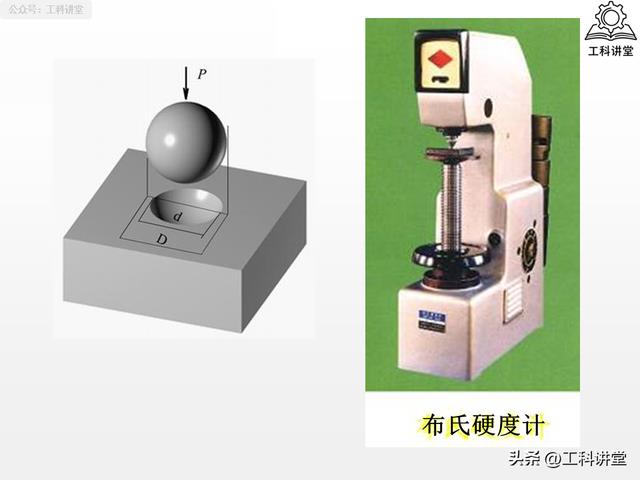

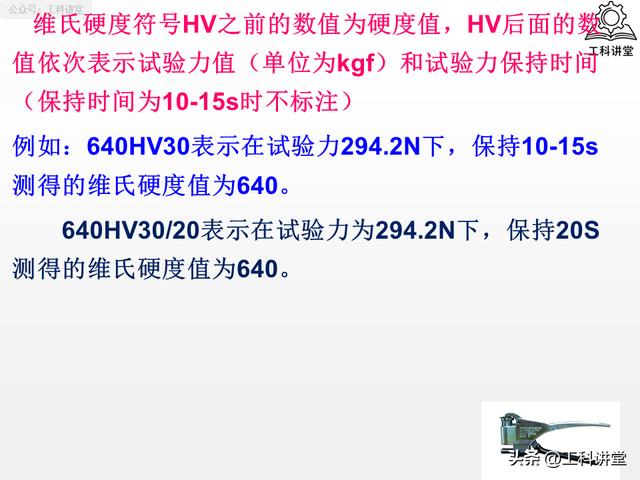

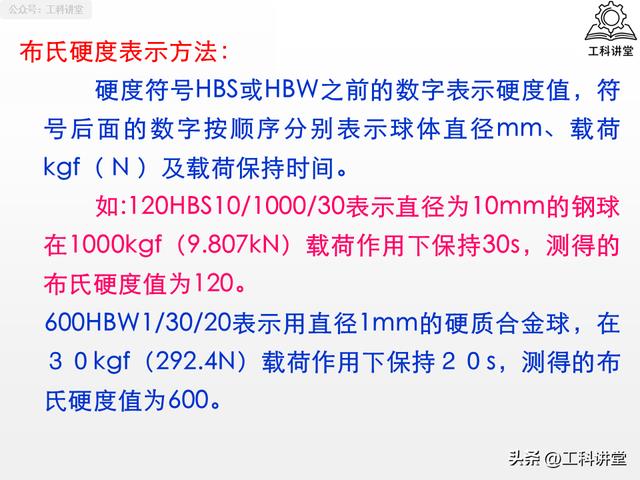

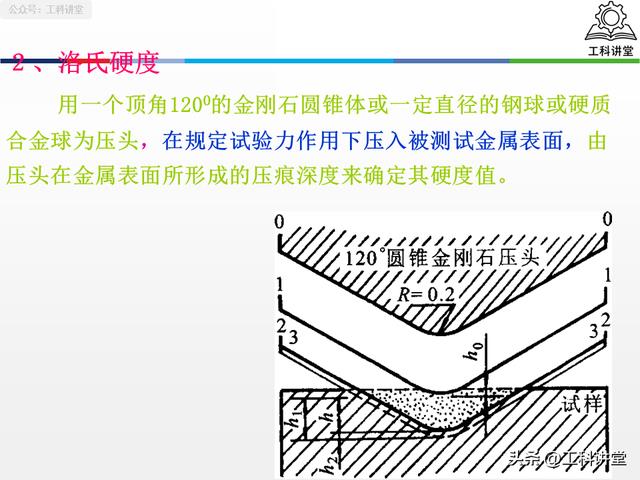

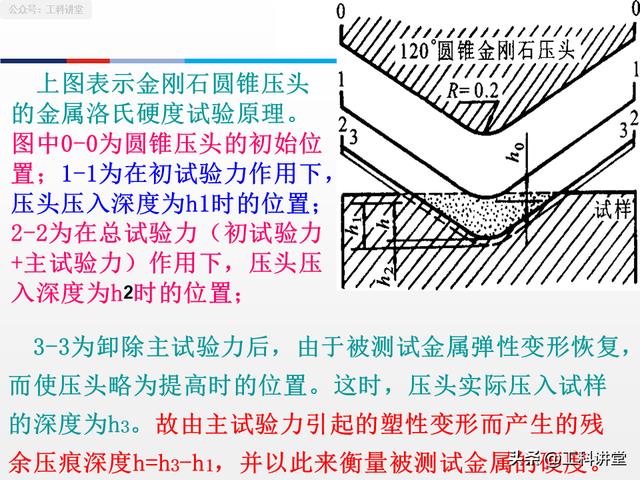

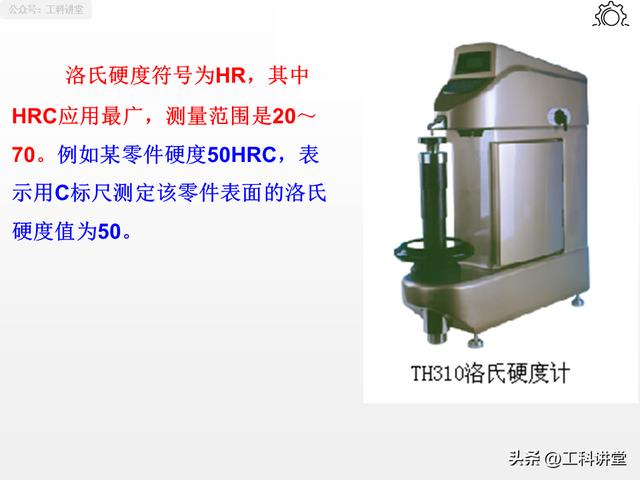

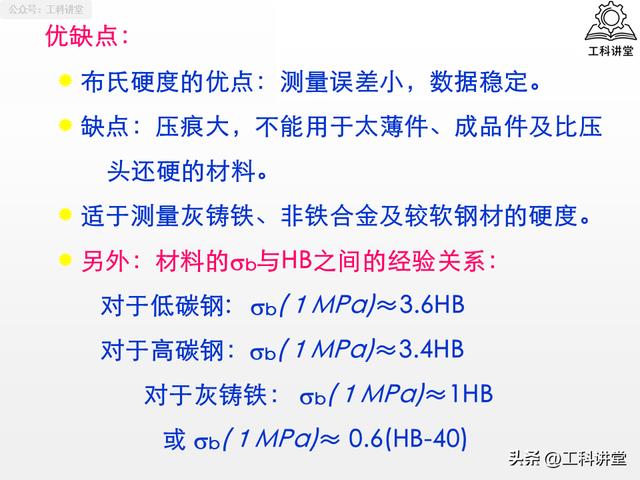

硬度是材料抵抗硬物压入表面的能力，生产中最常用的是布氏 HB、洛氏 HR、维氏 HV 三种测试方法。它最大的优势是近乎无损检测，而且和抗拉强度有明确的经验换算关系（比如低碳钢 σb≈3.6HB），车间现场不用做破坏性的拉伸试验，测个硬度就能快速估算材料的强度水平，是热处理工序最常用的质检指标。

5. 冲击韧度

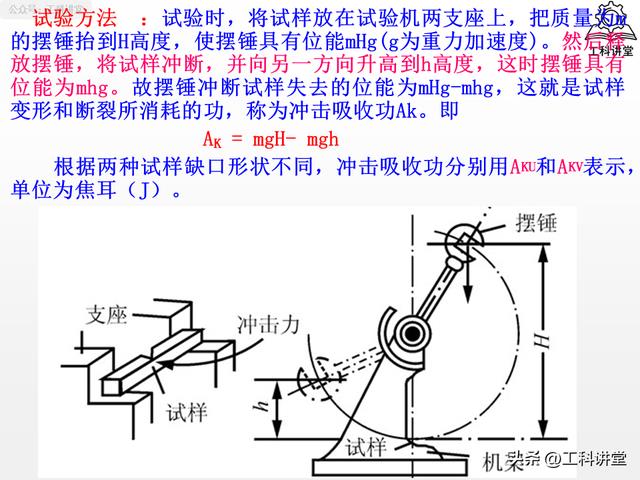

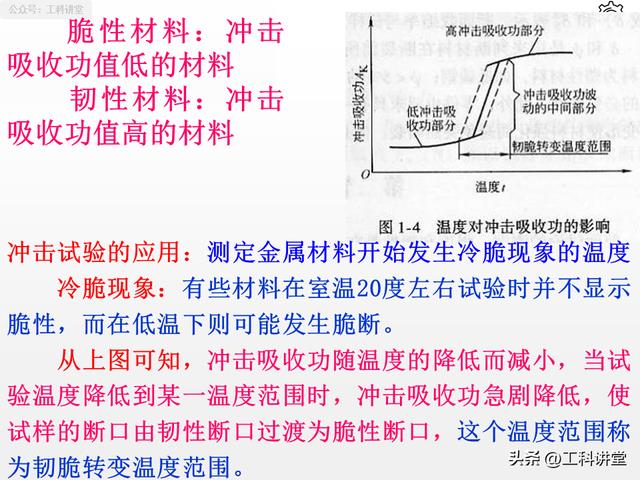

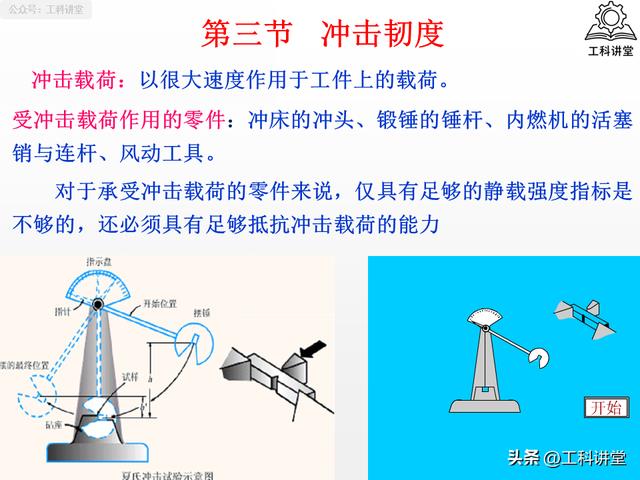

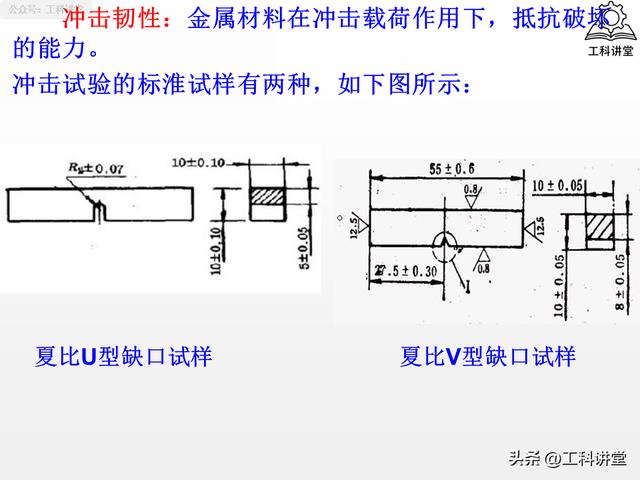

冲击韧度是材料抵抗冲击载荷的能力，通过夏比缺口冲击试验测得冲击吸收功 Ak。这里要特别提醒，很多材料室温下韧性良好，但在低温环境中会急剧变脆，也就是韧脆转变现象。北方户外、低温储罐等工况用的零件，必须校核低温冲击韧度，不然很容易发生无预兆的脆断事故。

6. 断裂韧度

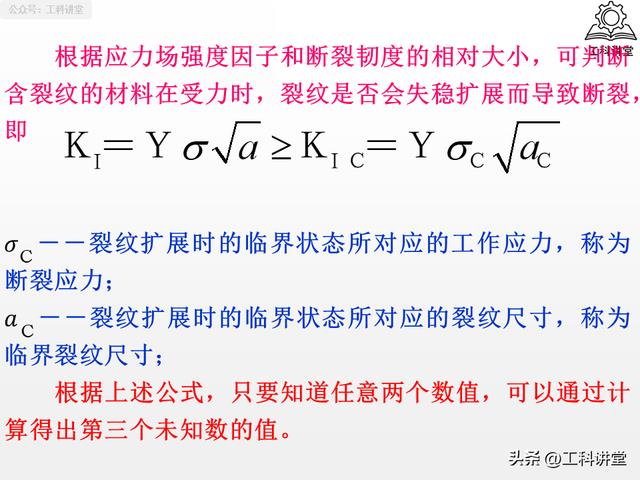

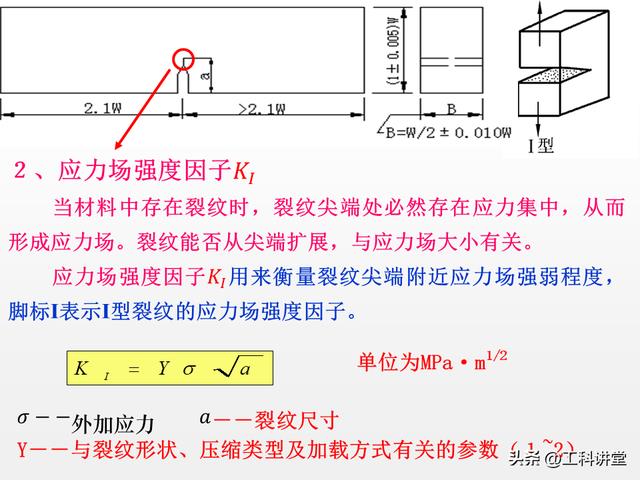

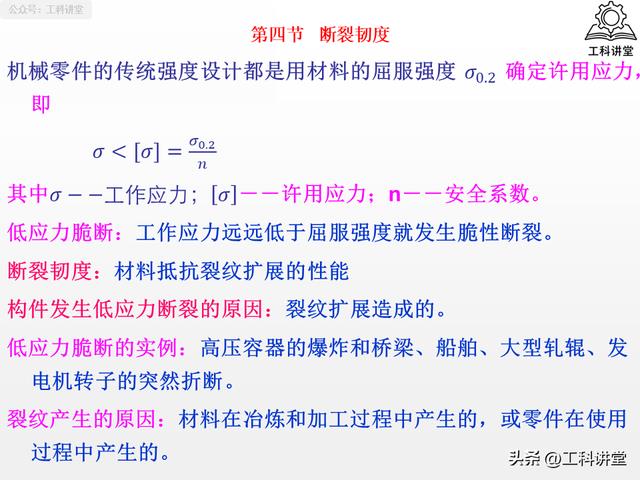

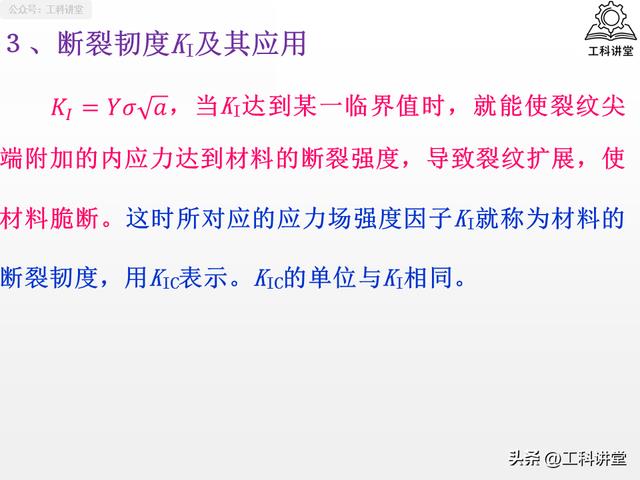

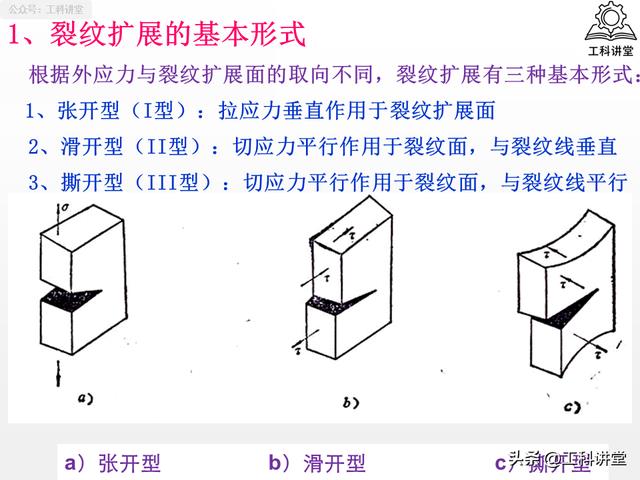

断裂韧度是材料内部存在微裂纹时，抵抗裂纹扩展、避免低应力脆断的能力。实际生产中，焊接、铸造的零件难免会有微小缺陷或裂纹，这个指标直接决定了零件会不会在远低于屈服强度的载荷下突然断裂，是压力容器、重型机械、航空结构件设计的关键校核指标。

7. 疲劳性能

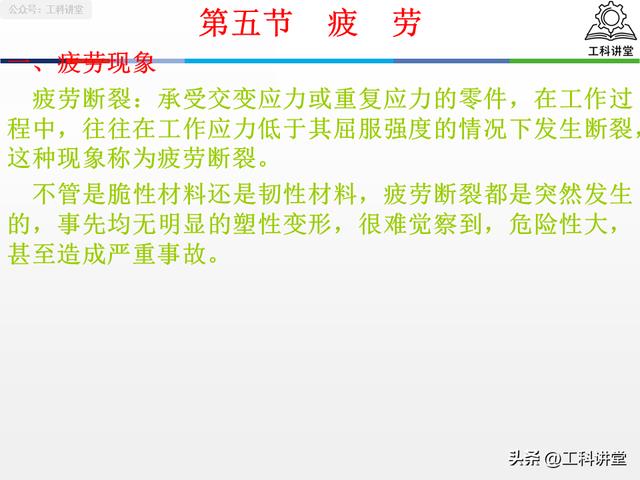

疲劳是零件在交变载荷下，工作应力远低于屈服强度时发生的突然断裂，行业内有数据显示，80% 以上的机械零件失效都源于疲劳。想要提升零件的疲劳极限，核心就是避免结构上的尖角、缺口造成的应力集中，同时通过表面淬火、喷丸等工艺强化零件表层，是轴类、齿轮等往复运动零件的核心考核指标。

材料选型不是 “指标越高越好”，而是要根据零件的实际工况，匹配对应的性能组合。而热处理的核心价值，就是通过调整工艺参数，让同一种钢材获得不同的性能组合，最大化适配工况需求，这也是我们学透这些性能指标的核心意义。

PPT讲义介绍金属材料性能和热处理（文末查看PPT讲义源文档+延伸干货）
