机械分析的 “解密钥匙”：2 类核心简图，从原理到作用讲透！

发布者：老枪火 2025-8-26 10:08

当工程师面对一台轰鸣的机床、复杂的汽车变速箱，或是精巧的机器人关节时，如何跳过繁杂的外壳与零件细节，快速抓住 “谁在动、怎么动” 的核心逻辑？答案藏在两张看似简单的图纸里 ——运动简图与示意图。这两类机械简图，是机械分析与设计的 “通用语言”，哪怕是新手，读懂它们也能轻松入门机械运动的核心原理。

一、先搞懂 “运动简图”：机械的 “精准运动密码”

如果说机械是一台 “会动的机器”，那机构运动简图就是它的 “DNA 图谱”—— 不冗余、不模糊，精准还原运动本质。

1. 运动简图的核心定义：按 “规矩” 画出来的 “运动真相”

根据国家标准（GB/T 4460-2013《机械制图机构运动简图符号》），运动简图并非随意绘制的线条，而是要满足两个关键要求：

严格比例：必须按照预先设定的比例尺（比如 1:10、1:20）绘制，确保各运动副的相对位置、构件长度等与实际机械 “等比例对应”；规范符号：用统一的符号代表构件（比如用直线表示刚性构件、用圆圈表示转动副）和运动副（转动副、移动副、齿轮副等），哪怕是不同国家的工程师，看到符号也能秒懂含义。

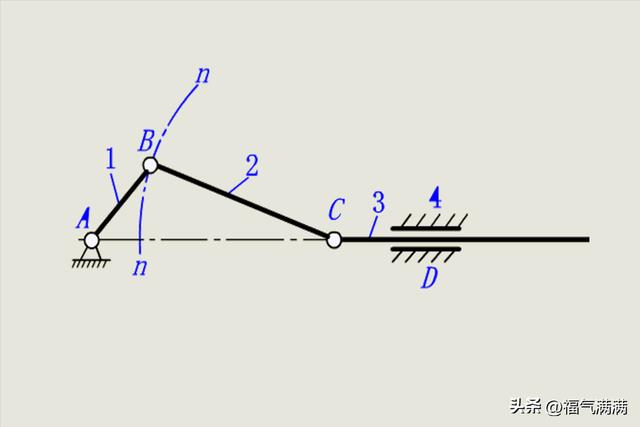

举个例子：分析一台曲柄滑块机构（比如内燃机的活塞运动）时，运动简图不会画出台体、螺丝等无关细节，只会用 “固定构件（机架）+ 曲柄（带转动副）+ 连杆（中间构件）+ 滑块（带移动副）” 的符号组合，再按比例标出曲柄长度、滑块行程，一眼就能看出 “曲柄转一圈，滑块怎么往复运动”。

2. 关键逻辑：“抛开外表，只看运动”

很多人会疑惑：为什么运动简图不用画零件的真实形状？

核心原因在于：机构的运动规律，和构件、运动副的实际结构无关。

比如同样是 “转动副”，实际可能是轴承、销轴，甚至是复杂的铰链结构，但只要它能实现 “两个构件绕固定轴线转动”，在运动简图里就只用一个圆圈表示。真正决定机械怎么动的，是三个关键：原动件的运动规律（比如电机带动的曲柄转速）、运动副的类型与数目（有几个转动副、几个移动副）、运动副的相对位置（比如曲柄轴线到滑块导轨的距离）。

运动简图恰恰剥离了 “外壳”，只保留这三个核心要素，让工程师能聚焦 “运动本身”。

二、再看 “示意图”：工程里的 “快速沟通草稿”

在实际工程场景中，不是每次都需要 “精准到毫米” 的运动简图 —— 这时候，机构示意图（或工作原理图） 就派上了用场。

1. 示意图的核心特点：“不抠比例，只讲逻辑”

和运动简图的 “严格比例” 不同，示意图最大的优势是 “灵活”：

不需要严格遵循比例尺，构件的长度、运动副的间距可以根据画图空间 “自由调整”；符号使用相对宽松，甚至可以用简单的几何图形（比如用长方形表示滑块、用折线表示连杆）替代标准符号，只要团队内部或沟通双方能理解即可。

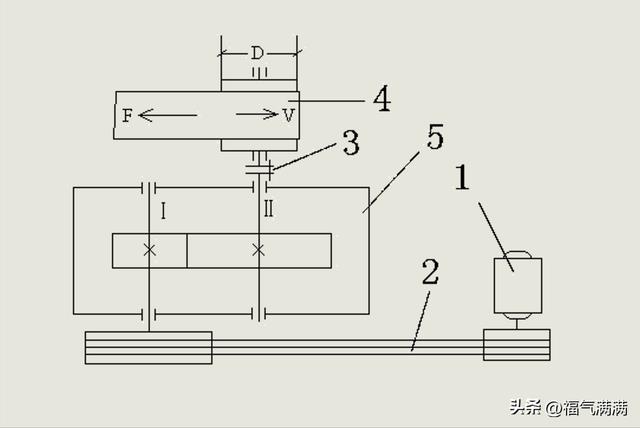

比如在车间里，工程师要和操作工快速沟通 “新设计的输送机构怎么动”，掏出纸笔随手画一个示意图：标出电机（原动件）、齿轮（传动副）、输送带（从动件），不用量尺寸，只用箭头标出运动方向，就能快速讲清 “电机转→齿轮带→输送带动” 的逻辑。

它的核心价值是 “高效沟通”，适合初步设计讨论、现场故障排查、方案快速演示等场景，避免了画精准运动简图的时间成本。

三、平面运动简图：机械分析与设计的 “基础工程语言”

无论是运动简图还是示意图，在机械领域最常用的是 “平面机构运动简图”—— 即所有构件的运动都在同一平面（或平行平面）内的简图（比如齿轮传动、曲柄滑块机构大多是平面运动）。它的作用，堪称 “机械工程师的必修课”。

1. 两大核心作用：分析与设计的 “基石”

第一：清晰描述机械组成，运动特性 “完全等价”

一张合格的平面运动简图，就像机械的 “说明书”：哪怕是从未见过这台机器的工程师，只要看简图，就能知道它有几个构件、哪个是原动件、各部分怎么联动，而且通过简图分析出的运动规律（比如滑块的速度、加速度），和实际机械完全一致。

比如分析一台冲床的冲压速度，不用拆解机器，只要在平面运动简图上做计算，就能得出 “曲柄转到哪个角度，滑块冲压力最大、速度最快”。

第二：支撑运动分析与受力分析，是设计的起点

机械设计的核心是 “让机械既动得合理，又能承受力”—— 而这两步都离不开平面运动简图：

运动分析：通过简图确定各构件的位置、速度、加速度（比如机器人手臂末端的运动轨迹）；受力分析：根据运动规律，计算各运动副处的作用力（比如轴承需要承受多大的力，才能选对型号）。

可以说，没有平面运动简图，就没有后续的机械强度设计、优化改进，它是连接 “理论分析” 与 “实际制造” 的桥梁。

四、新手入门：别踩这些 “简图误区”

很多刚接触的人会混淆运动简图和示意图，这里总结两个关键区分点，帮你避开误区：

看 “比例”：标了比例尺、尺寸精准的是运动简图；没标比例、尺寸大致示意的是示意图；看 “用途”：需要做精确计算（运动、受力）时，必须用运动简图；只是快速沟通、讲清原理时，用示意图即可。

另外，画运动简图时一定要记住：符号要规范、运动副位置要准确—— 哪怕线条画得不够直，只要符号对、位置准，就是合格的简图；反之，符号错了，再好看的图也会误导分析。

结语：简图虽小，却是机械的 “灵魂镜子”

从复杂的机器到简单的构件，运动简图与示意图用最简洁的方式，还原了机械的 “运动灵魂”。对于机械从业者来说，读懂、会画这两类简图，就像掌握了 “机械语言” 的语法；对于爱好者来说，它们也是打开机械世界大门的 “钥匙”—— 毕竟，看懂了运动规律，才算真正看懂了机械的 “工作密码”。

你在工作中用过哪种简图？有没有遇到过 “一张简图解决大问题” 的经历？欢迎在评论区分享你的故事！
