晶方科技：从封装巨头到“光学+”霸主，它如何悄然改写产业规则？

当市场将目光聚焦于AI算力芯片的封装竞赛时，一家国内封装龙头企业正在悄然构建一张更为宏大的技术版图。晶方科技在回应投资者关于光学布局的询问时透露，公司光学器件业务涵盖精密光学设计、晶圆级光学制造、精密玻璃加工、光学系统模块集成等技术与产品。这并非简单的技术罗列，而是暗示着一场从传统封装巨头向“封装+光学”双轮驱动转型的深度布局正在展开。

通过对近年来技术并购的追溯与能力建设的复盘，可以发现晶方科技的目光早已越过封装测试的传统边界，投向以玻璃基板为代表的下一代先进封装核心技术领域。其战略野心不仅限于成为封装服务的提供者，更试图构建覆盖光学设计、制造、玻璃加工到系统集成的垂直一体化能力，在AR/VR、激光雷达、光通信乃至下一代玻璃基板CoWoS封装浪潮中占据先机。

晶方科技的转型之路始于一场深思熟虑的海外并购。2019年，公司通过晶方光电整体出资3225万欧元收购了荷兰Anteryon公司73%的股权。这绝非普通的技术收购，而是一次战略性的产业布局。Anteryon作为全球领先的晶圆级光学组件设计、制造公司，拥有完整的设计和实现晶圆级高折射、高精度、高集成度、高可靠性的微型尺寸光学器件能力。该公司前身为飞利浦光学电子事业部，成立于1985年，核心技术涵盖玻璃复制技术、表面结构成型及光机组装技术。

收购Anteryon的意义远超获得一项技术专利，而是为晶方科技嵌入了精密光学设计与系统集成的核心能力。晶方科技在近期的回复中明确指出，公司已围绕微型光学器件、高功率模块等应用领域展开国际先进技术并购与产业布局。这表明，Anteryon的收购只是起点，而非终点。

从公开信息可以推测，公司正在围绕微型光学器件的完整产业链进行系统性布局，可能涉及微透镜阵列、玻璃通孔（TGV）、光学混合集成等前沿技术领域。这些技术看似分散，实则共同指向一个目标：构建从封装加工向上游光学元件与材料延伸，并最终实现光电系统集成的垂直能力体系。

晶方科技通过多年布局，已构建起一套环环相扣的微型光学技术能力矩阵。这套体系的完整程度，在封装企业中是相当罕见的。

能力一：精密光学设计与仿真

Anteryon的加入为晶方科技带来了全球领先的微型光学设计能力。这一能力包括微型光学元件如透镜、棱镜等的设计、建模与优化，是光学系统的基础。在AR/VR设备的光学系统设计中，精密光学设计决定了显示质量、视场角等关键参数；在激光雷达中，它关乎光束整形与扩散的效率；在光通信模块中，则直接影响光纤耦合的精度。

能力二：晶圆级光学制造

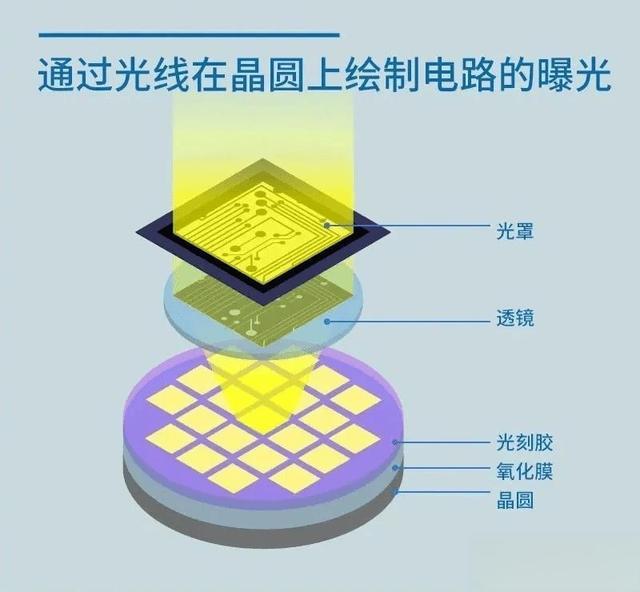

晶圆级光学制造是Anteryon的核心技术优势之一，也是晶方科技区别于传统光学厂商的关键。该技术借鉴半导体工艺，在晶圆级基底上批量制造微米/纳米级光学结构。Anteryon早在2008年就开发了基于纳米压印的晶圆级微透镜/镜头工艺，晶方科技的控股子公司晶方光电在苏州建设了纳米压印产线，2019年起就将该工艺商业化落地。

晶圆级制造的核心优势在于小型化、一致性与低成本。通过晶圆级工艺，可以将传统需要逐个研磨、抛光的光学元件实现晶圆级批量生产，这在智能手机摄像头晶圆级镜头（WLO）、AR眼镜光学引擎等应用中具有不可替代的优势。

能力三：精密玻璃加工与玻璃基板技术

这可能是晶方科技布局中最具前瞻性的一环。公司明确提及“精密玻璃加工”能力，这不仅是简单的玻璃切割、研磨、抛光，更可能涉及玻璃通孔（TGV）形成、金属化、微结构成型等关键技术。这些技术正是连接传统封装与先进光学的桥梁，也是进军玻璃基板封装的核心所在。

在下一代先进封装中，玻璃基板因其优异的散热性能、信号传输特性以及集成度优势，正成为替代传统有机基板的重要选择。台积电已建成CoPoS试产线，预计2至3年内可实现规模化量产。CoPoS采用方形面板设计，以玻璃基板取代部分传统材料，旨在支持更大尺寸AI与HPC芯片的封装需求。在这一趋势下，精密玻璃加工能力将变得极为关键。

能力四：光学系统模块集成

晶方科技将光学系统模块集成作为其技术拼图的最后一环。这一能力涉及将光学元件、传感器、激光器、电子芯片等异质元件高精度地封装集成到一个紧凑模块中，实现特定功能。公司明确表示，光学系统集成可应用于半导体、工业智能、车用智能投射、光互联等领域。

SIL（system in lens）技术正是光系统级集成的应用技术，可有效实现微型化、高可靠性、低功耗、高性能与系统化的光电系统解决方案。这一能力使得晶方科技不仅能提供光学元件，还能提供完整的解决方案，在激光雷达发射/接收模组、光收发模块、3D传感模块等应用中构建差异化优势。

与传统光学巨头的差异

相较于蔡司、徕卡等传统光学巨头，晶方科技的定位截然不同。传统巨头强在消费级和工业级宏观光学镜头与系统，其工艺偏向传统的研磨、抛光与镀膜技术，与半导体工艺的融合度相对较低。而晶方科技则专注于微型化、晶圆级、可与半导体工艺深度集成的光学元件与模块，其技术路径更贴近半导体产业生态，在微型光学这一细分赛道上形成了独特的技术壁垒。

与消费电子巨头的互补关系

面对苹果、Meta等消费电子巨头内部的光学团队，晶方科技展现的是互补而非竞争关系。这些巨头的光学团队主要服务于自身产品的定制化需求，是系统集成商而非独立的供应商。晶方科技作为第三方专业供应商，能提供更开放、更灵活的技术解决方案和制造产能，服务于更广泛的客户群，包括这些巨头自身的供应链。

更关键的是，晶方科技可能在特定工艺环节形成专业代工优势。在玻璃基板加工这一新兴领域，传统消费电子巨头缺乏相关的工艺积累，而晶方科技通过Anteryon获得的技术基础，结合自身封装经验，有望在玻璃基板制造领域建立先发优势。

在玻璃基板封装赛道中的潜在角色

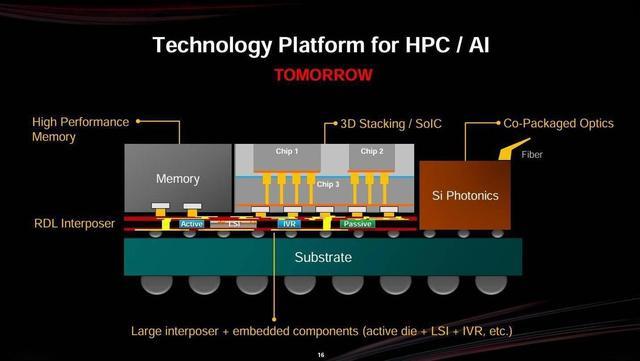

随着AI芯片算力需求的爆发，先进封装技术正在加速演进。台积电的CoWoS技术已占据2.5D/3D先进封装技术的69%市场份额，而下一代CoPoS技术预计将于2028年下半年进入量产。玻璃基板凭借其改善封装翘曲、降低热膨胀系数、提升弹性模量等优势，正成为先进封装的关键载体。

晶方科技的精密玻璃加工与光学集成能力，使其有可能在这一赛道中扮演独特角色。公司不仅能提供玻璃基板加工服务，更能提供在玻璃基板上集成光学功能的增值服务。例如，在玻璃基板中嵌入光波导、微透镜阵列等光学结构，实现“电+光”协同封装，这可能是未来硅光子、CPO（共封装光学）等技术的实现路径之一。

晶方科技选择向光学领域纵深发展的战略抉择，反映了其对产业趋势的前瞻判断。通过收购Anteryon及后续布局，公司在“封装+光学”的交叉地带构建了独特的技术壁垒和先发优势。这一布局有望让公司在AR/VR、车载光学、硅光子、先进封装等多个高成长赛道中占据有利位置。

然而，这一战略也面临显著挑战。光学研发投入巨大且周期漫长，技术与市场需求的迭代速度极快。公司不仅需要应对传统光学巨头的竞争，还要面临国际顶尖设备商、材料商乃至IDM厂商的多重挤压。更重要的是，公司内部如何有效协同封装与光学两大业务板块，实现技术融合与市场协同，将是决定成败的关键。

在半导体产业链竞争日趋激烈的今天，企业向上游材料、设备延伸或向下游系统整合已成为普遍选择。晶方科技选择向“光学”这一高技术壁垒领域纵深发展，既可能是聚焦核心优势构建护城河的明智之举，也可能因资源分散、战线过长而面临风险。其成功的关键将取决于技术整合的深度、市场卡位的速度以及持续创新的能力。

无论最终结果如何，晶方科技的探索都为国内半导体产业链向高附加值环节攀升提供了一个独特的观察样本。在从“制造”向“创造”转型的产业浪潮中，这种勇于突破边界、构建垂直一体化能力的尝试，本身就值得关注与思考。
