铜材在精密零件里是一个特殊的存在——不像铝合金那么主流，但在特定场合完全不可替代。导电性好、导热性优秀、耐腐蚀性强，是铜材被选择的核心原因。

但"铜"不是一种材料。黄铜（Cu-Zn合金）、铍铜（Cu-Be合金）、红铜（纯铜）的性能差距极大，价格相差5—10倍，加工特性也完全不同。选错了材料，轻则多付钱，重则功能失效。

这篇文章从材料性能、加工特性、适用场景、成本四个维度系统对比，帮工程师在发图纸前就做出正确的铜材选择。

一、三种铜材的基本参数对比

先看核心数据：

几个关键对比：

铍铜的强度是黄铜的2—3倍，是纯铜的4—5倍，接近中等强度钢。这是铍铜价格贵15—25倍的主要原因，也是它的核心存在价值。

纯铜的导电率是IACS 100%（国际退火铜标准，其他材料的导电率都以纯铜为基准来标注），导热系数390—400 W/(m·K)，是三者中最高的。黄铜和铍铜的导电率分别只有纯铜的25%和20%。

黄铜的切削性是三者中最好的，C3604是专门为易切削设计的牌号，含铅2%—3%，切屑短脆，刀具磨损低，是机械加工里最容易切削的金属材料之一。

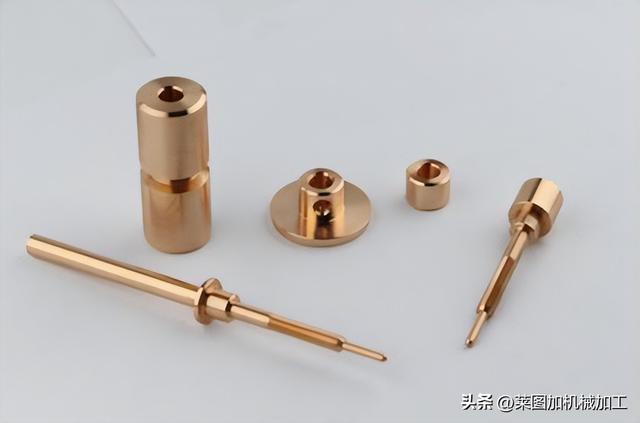

二、黄铜（Brass，C3604/HPb59-1）

C3604是国际通用易切削黄铜，HPb59-1是对应的国标牌号，是精密零件加工用量最大的铜材。

为什么好切：

黄铜含锌（35%—40%）使铜合金从FCC单相结构变为α+β两相结构，同时添加铅（2%—3%）形成弥散分布的铅颗粒，铅在切削中起到断屑润滑作用。结果是切屑短脆、加工表面光洁、刀具磨损极低。

黄铜CNC加工参数参考（精加工）：

切削速度：200—600 m/min（可以高速切削）

进给量：0.05—0.2 mm/r

背吃刀量：0.1—0.5 mm

刀具：无涂层硬质合金或TiN涂层均可

冷却：乳化液冷却，也可干切（短时间）

表面粗糙度：精加工可达Ra0.4—0.8 μm

加工成本（铜件中最低）：

与铝合金6061相比，黄铜切削速度略低，工时约多30%—50%，但仍然是金属里较易切削的材料。综合成本（含材料+加工）通常是铝合金的1.5—2倍。

主要应用场景：

精密螺纹件：黄铜螺纹精度高，不会像铝合金那样容易滑牙

精密配件（五金件）：连接器外壳、接头、阀体

导电连接件（中等导电要求）：导电率25—28% IACS，不适合高导电场合

精密齿轮：黄铜齿轮噪音低、不磁化

测量仪器零件：黄铜稳定性好，不磁性

不适合黄铜的场合：

高导电要求（须用纯铜）

高强度要求（须用铍铜）

饮用水接触（黄铜含铅，不符合饮用水安全标准，须用无铅黄铜或其他材料）

三、铍铜（Beryllium Copper，C17200/QBe2）

铍铜是铜合金里性能最特殊的材料——强度接近钢，同时保持铜的导电性和弹性，是任何其他金属材料无法同时具备这三个特性的。

铍铜的强度来源：

铍（Be）在铜中固溶后，经过固溶时效处理，析出CuBe细小沉淀相，产生显著的沉淀硬化效果。时效处理后硬度从原始的100—150 HB提升到280—400 HB，强度从250—400 MPa提升到1000—1380 MPa。

两种状态的铍铜：

固溶态（软态，C17200-A）：

硬度约100—150 HB，抗拉强度约400—500 MPa，此时加工性较好（相当于普通铜合金难度）。精密零件通常在固溶态加工，再时效处理达到最终硬度。

时效硬化态（硬态，C17200-HT）：

硬度280—400 HB，抗拉强度1000—1380 MPa。加工极困难，刀具磨损快，通常不在时效后加工精密特征，只做去毛刺等轻加工。

加工注意事项（安全警告）：

铍是有毒金属，铍粉末和铍烟雾的OSHA允许暴露限值（PEL）为0.2 μg/m³（非常低）。加工铍铜时必须使用湿式切削（不能干切，防止铍尘飞扬），戴防尘口罩，切屑和废液按有害废物处理。这是铍铜加工的强制安全要求，不可省略。

铍铜CNC加工参数（固溶态精加工）：

切削速度：100—250 m/min

进给量：0.05—0.1 mm/r

刀具：硬质合金（不推荐高速钢，磨损快）

冷却：必须用切削液（湿式切削，防铍尘）

主要应用场景：

弹性元件：铍铜弹片、弹簧、接触片——铍铜是做弹性元件的最优金属材料（弹性模量高+强度高+导电性好，三个要素同时满足）

电连接器弹性触点：手机SIM卡座的弹片、USB接口的接触弹片大量使用铍铜

精密仪器的弹性传感元件：力传感器弹性体、扭矩传感器

无火花工具（防爆场合）：铍铜不产生火花，用于危险环境的工具

高精度模具零件：利用铍铜的高导热性+高强度做注塑模具镶件，冷却效率高

价格说明：

铍铜原材料约800—1500元/kg，是黄铜的15—25倍，是铝合金的20—35倍。选铍铜必须有功能上的强制性理由（弹性+强度+导电三者同时需要），不能因为"铍铜性能好"就随意选用。

四、纯铜（Red Copper，T2/T1）

T2是精密零件加工最常用的纯铜牌号，铜含量≥99.9%，是所有铜材中导电性和导热性最高的。

导电和导热性能：

纯铜导电率100% IACS（定义基准），导热系数390—400 W/(m·K)——相当于铝合金的2.4倍，不锈钢的25倍。在需要极致导电性或导热性的场合，纯铜是唯一选择。

加工难点（三者中最难加工）：

纯铜塑性极好（断裂伸长率≥35%），切削时切屑韧性强、容易粘刀（积屑瘤），加工后表面容易产生毛刺难以去除。

解决方案：

刀具要极其锋利（前角大，后角大，刃口无任何卷刃）

高切削速度（减少积屑瘤形成时间）：精加工300—500 m/min

充分冷却润滑（乳化液或切削油）

进给量不能过大（减小单次切削力，降低粘刀）

精加工余量小（单边0.05—0.1 mm），大余量精加工变形和粘刀问题更突出

纯铜CNC加工参数（精加工）：

切削速度：200—500 m/min

进给量：0.03—0.08 mm/r（比黄铜更小）

刀具：前角≥10°的锋利硬质合金，不推荐涂层刀（涂层降低锋利度）

冷却：充分乳化液冷却

表面粗糙度：精加工Ra0.8—1.6 μm，比黄铜难做到低粗糙度

主要应用场景：

导电母排和接线端：高电流导电，纯铜是唯一选择

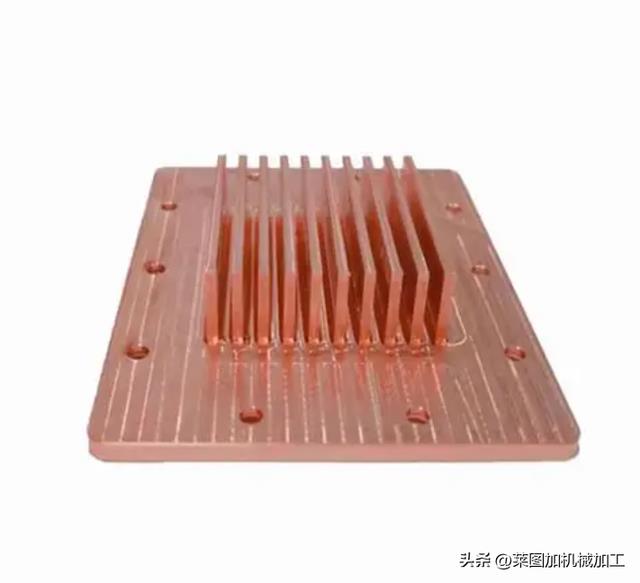

散热件（铜散热片/散热块）：高功率器件的散热基座，导热系数400 W/(m·K)

EDM电极（铜电极）：电火花加工用的工具电极，纯铜放电稳定，电极损耗低，是EDM电极的首选材料

焊接铜头：焊枪头、点焊电极，需要高导热+高导电

高频屏蔽件：纯铜导电率高，屏蔽效果好

真空器件内部件：超纯铜用于需要极低气体逸出的真空环境

五、三种铜材综合速查表

六、选材决策流程

Q1：需要极高导电性（导电率>80% IACS）或极高导热性（>300 W/(m·K)）？

→ 是 → 纯铜T2（唯一选择）

→ 否 → Q2

Q2：零件需要同时具备弹性和强度，或者是弹性元件（弹片/弹簧）？

→ 是 → 铍铜C17200（时效硬化，无可替代）

→ 否 → Q3

Q3：需要高强度（>600 MPa）且必须是铜材？

→ 是 → 铍铜C17200

→ 否 → Q4

Q4：有防爆/无火花要求？

→ 是 → 铍铜C17200

→ 否 → 黄铜C3604（切削性最好，成本最低，满足绝大多数铜件需求）

苏州加非猫精密制造技术有限公司（莱图加）承接黄铜（C3604/HPb59-1）、铍铜（C17200/QBe2）、纯铜（T1/T2）全系列铜合金精密零件加工，无起订量限制，小批量5-10天交付，精度±0.01mm，ISO9001:2015认证。
