5类机械中最常用的机构，原理、类型、应用一次性讲透

发布者：醉爱山水间 2026-3-21 10:09

做机械设计、机电一体化相关工作的朋友都清楚，机构是所有机械设备的核心骨架，小到日常的缝纫机、门禁开关，大到起重机、机床生产线，都离不开基础机构的支撑。

很多刚入门的新手总被各类机构的原理、选型绕晕，今天这期文章把机械设计中最核心的 5 大类模块，从基础到应用一次性讲透，帮你把零散知识点梳理成完整体系。

一、机构基础：构件与运动副

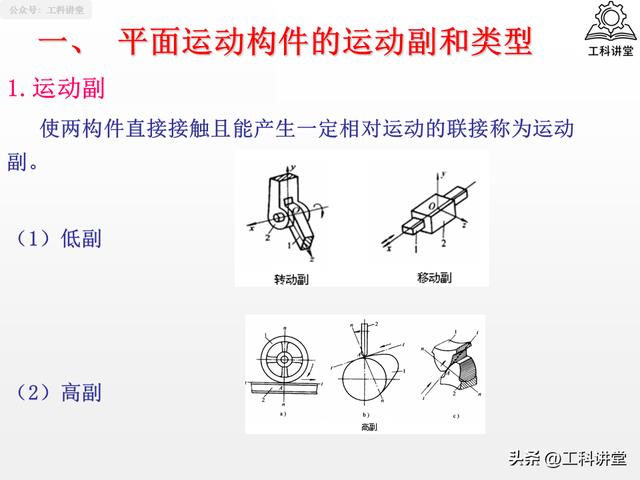

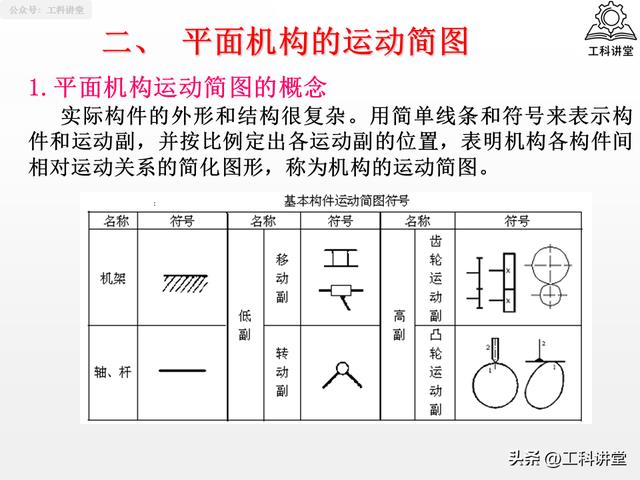

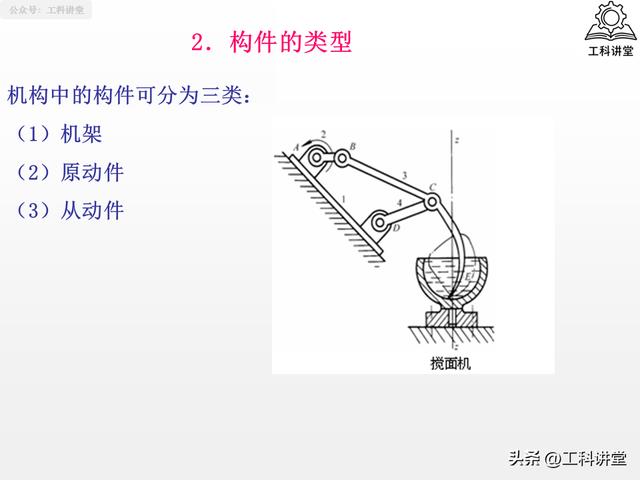

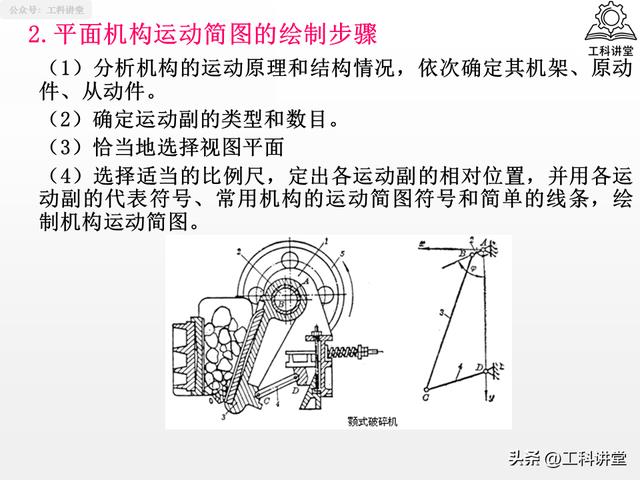

所有机构的核心，都是构件通过运动副连接而成的。构件分为机架、原动件、从动件三类，是机构的基本组成单元；而使两构件直接接触且能产生相对运动的联接，就是运动副，分为面接触的低副（转动副、移动副）和点线接触的高副两大类，这是理解所有机构的前提。

二、平面连杆机构：应用最广的低副机构

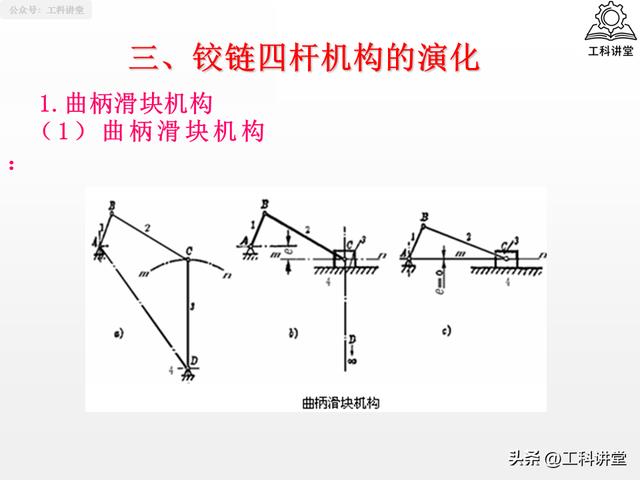

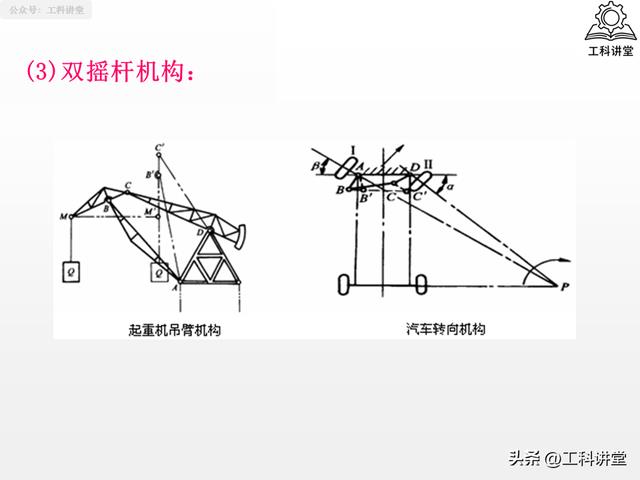

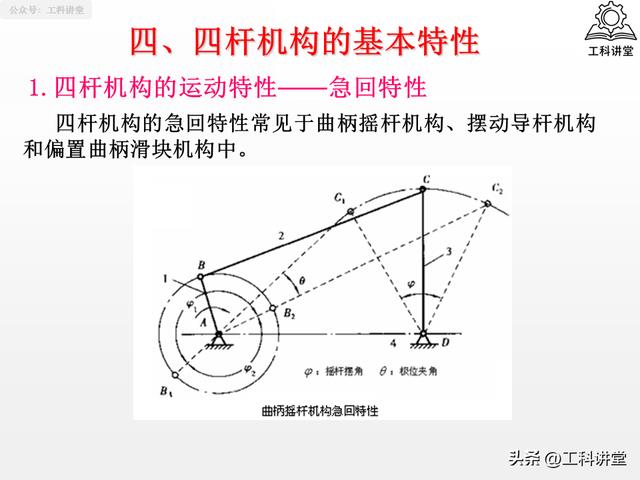

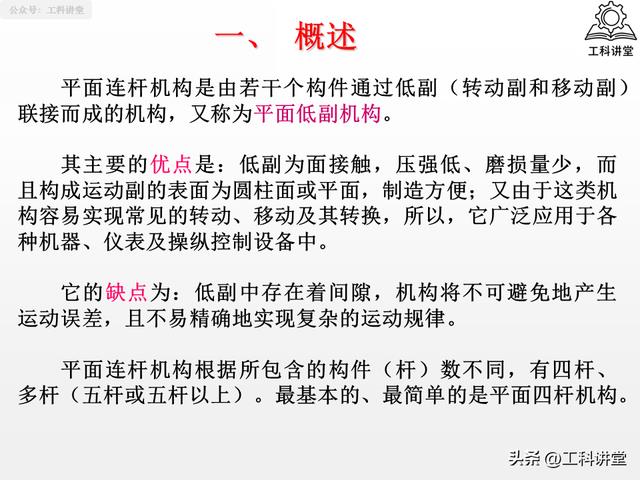

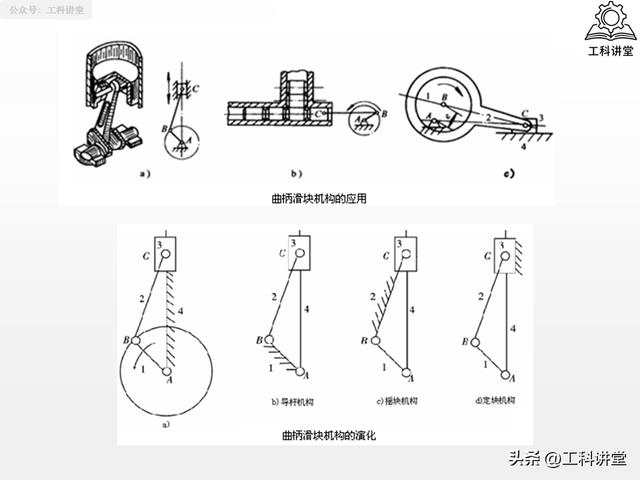

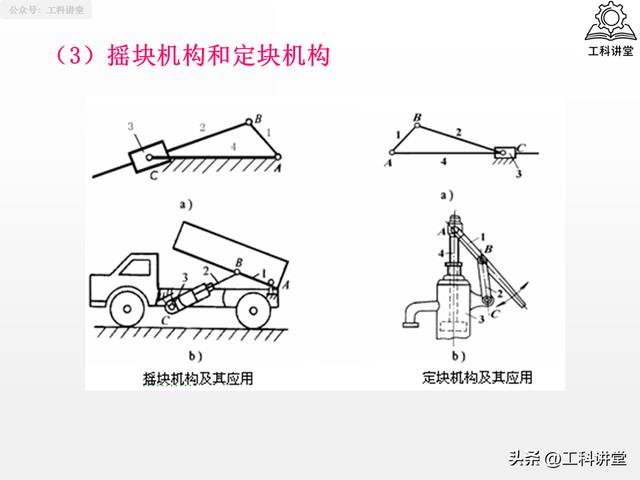

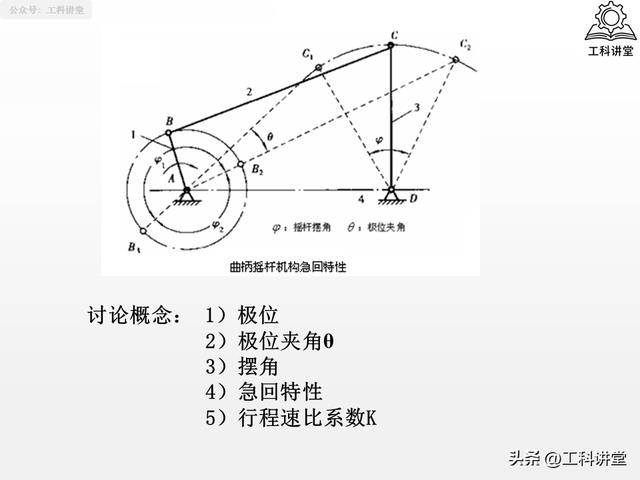

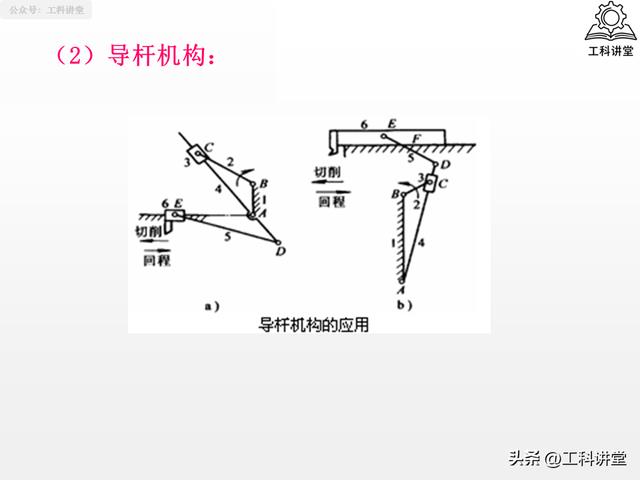

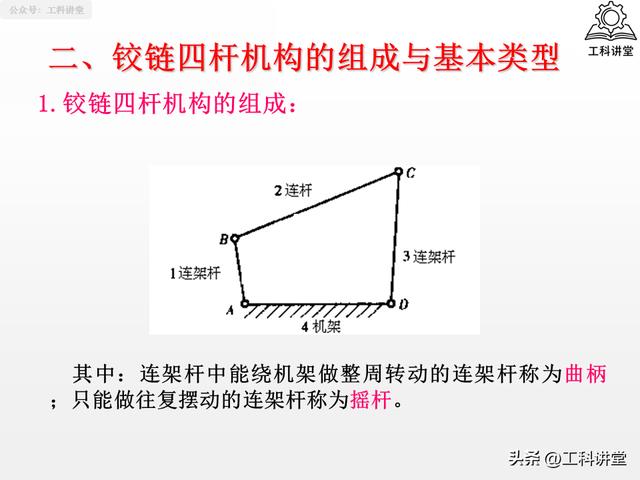

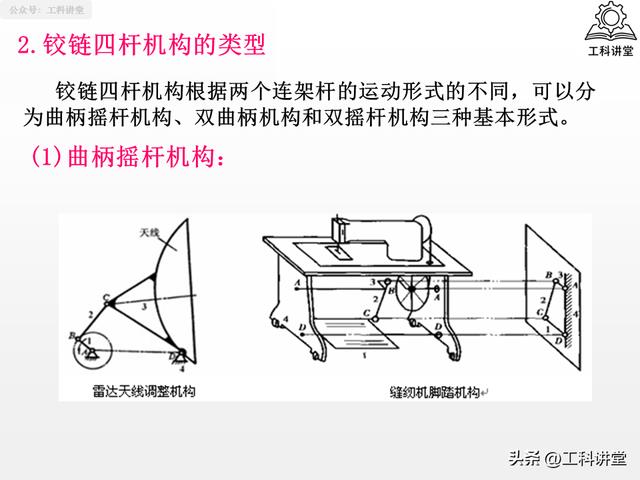

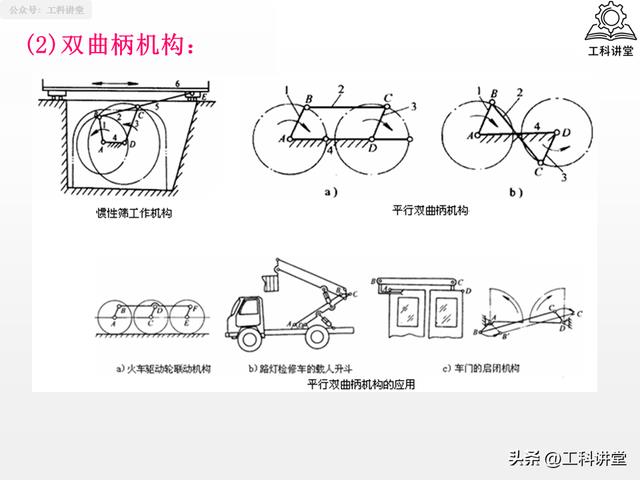

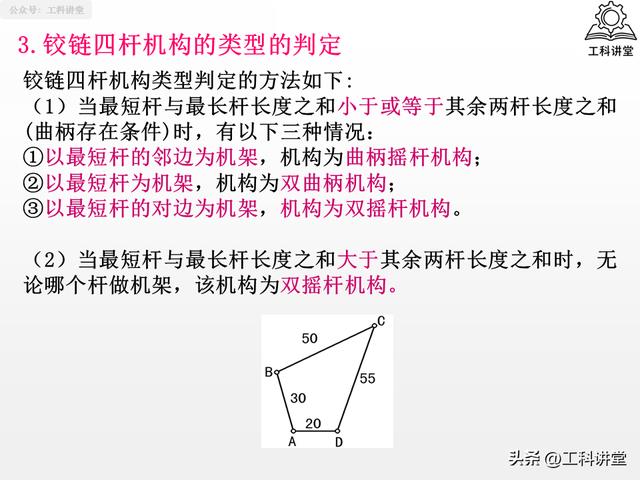

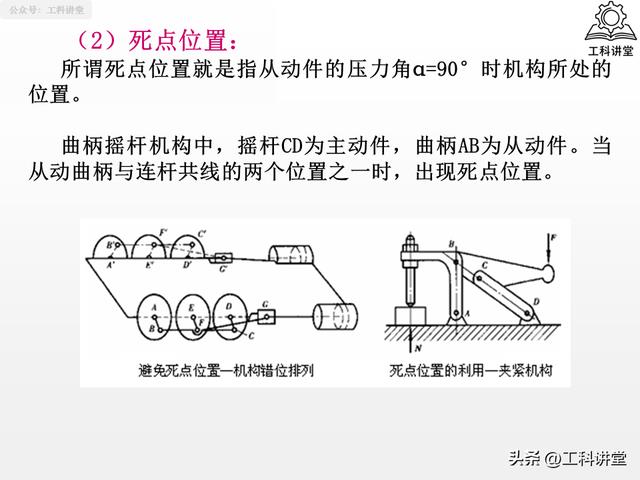

这是工业中最常用的机构，由若干构件通过低副联接而成，核心是铰链四杆机构，分为曲柄摇杆、双曲柄、双摇杆三类，也演化出了曲柄滑块、导杆机构等常用形式。它面接触压强小、磨损低、制造方便，能轻松实现转动与移动的转换，常见于雷达天线调整、缝纫机、火车驱动轮联动等场景。但它存在运动间隙，难实现复杂精准的运动规律，设计时要重点校核传动角，避开死点卡滞的风险。

三、凸轮机构：精准控程的高副机构

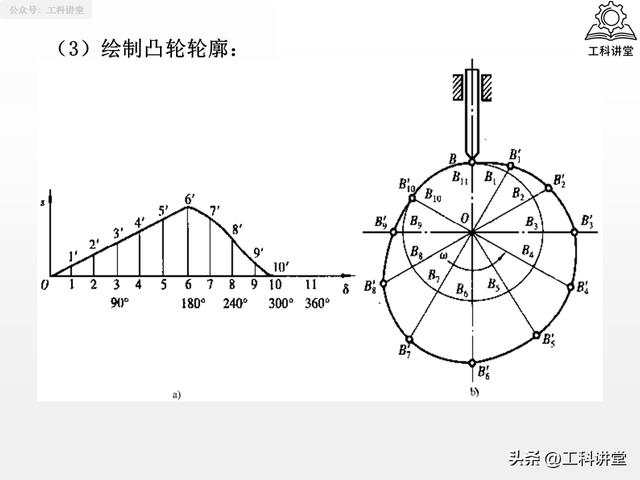

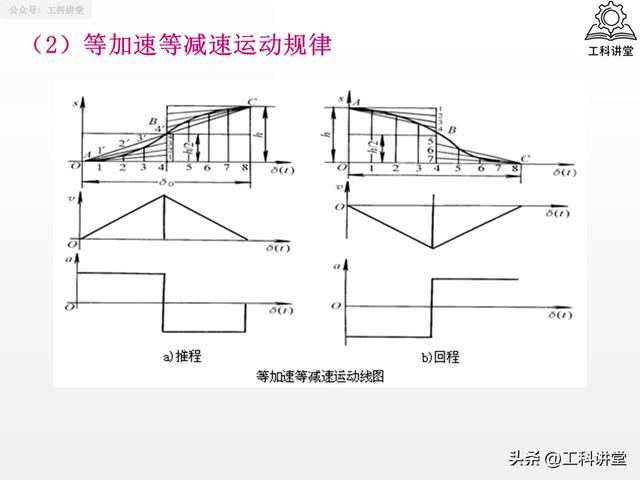

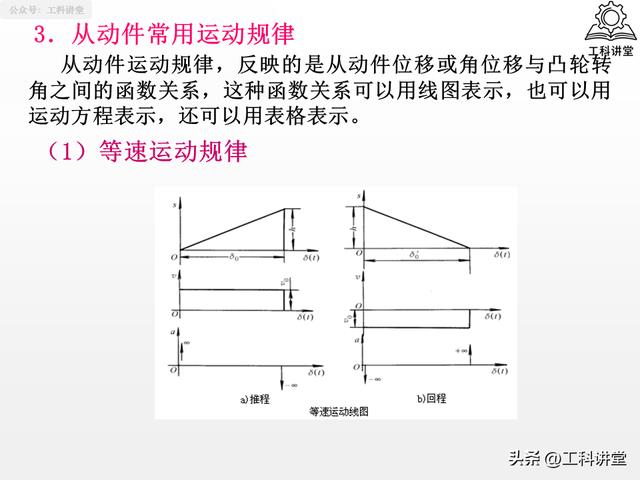

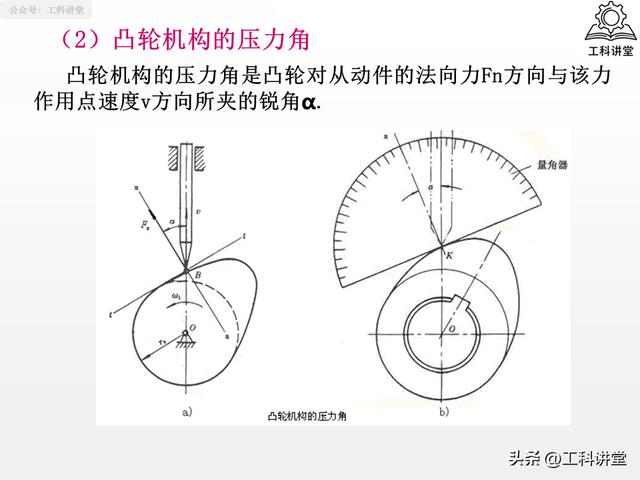

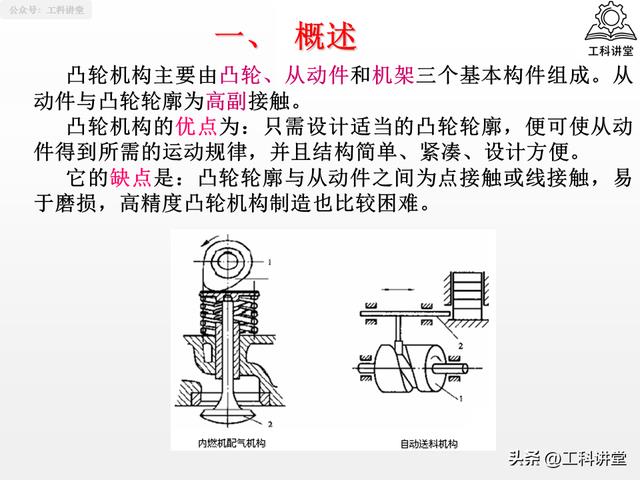

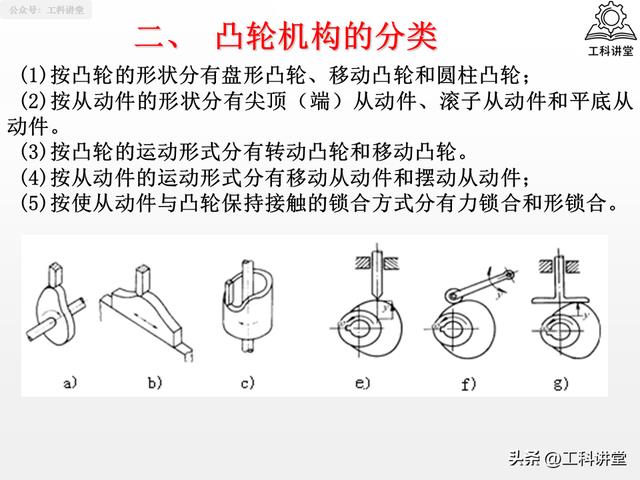

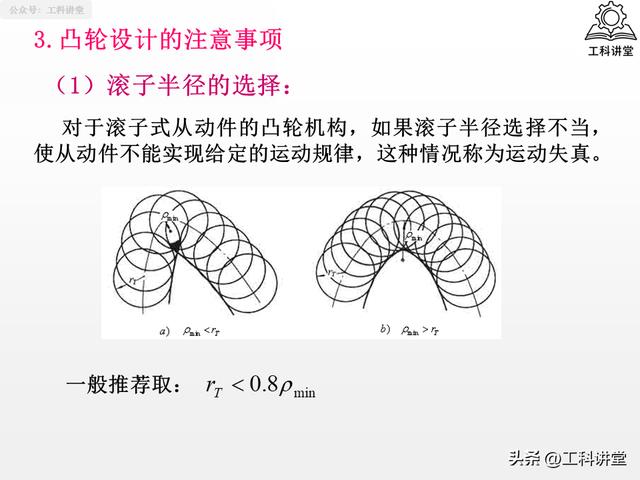

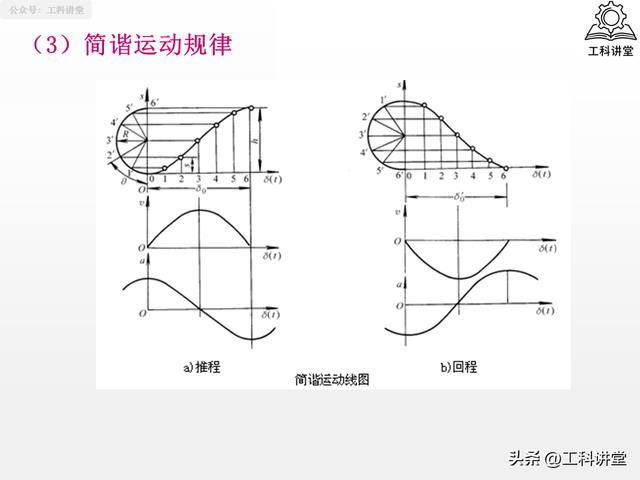

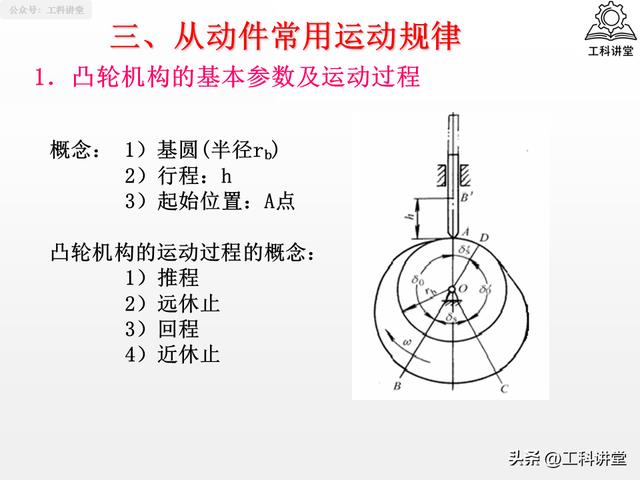

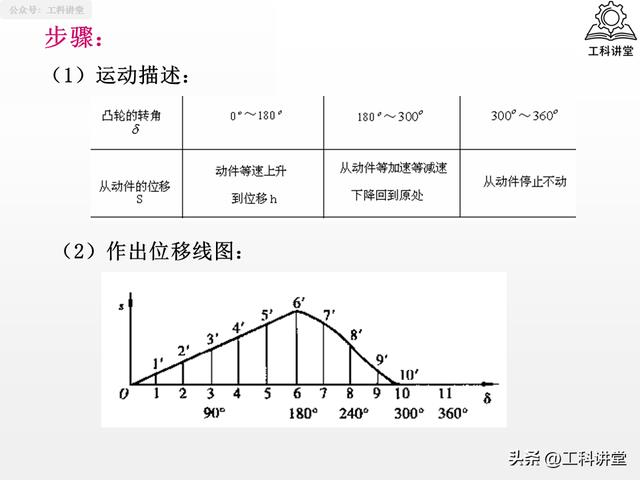

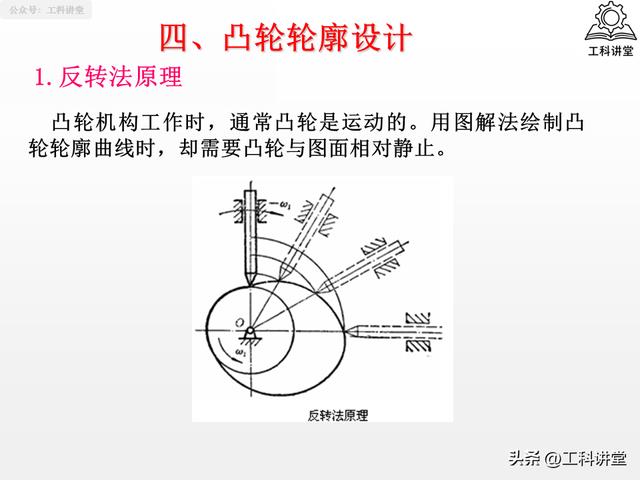

凸轮机构由凸轮、从动件和机架组成，靠凸轮轮廓与从动件的高副接触传递运动。它最大的优势，是只要设计好凸轮轮廓，就能让从动件实现任意预设的运动规律，结构紧凑，是自动化设备精准控程的核心。常用运动规律包括等速、等加速等减速、简谐运动三类，多用于机床进给、自动化生产线工位切换等场景。但点线接触易磨损，不适合重载、大功率的传动场景。

四、间歇运动机构：周期性启停的核心方案

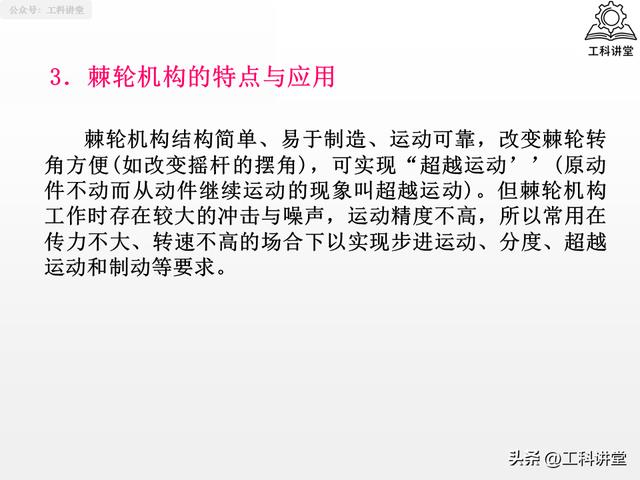

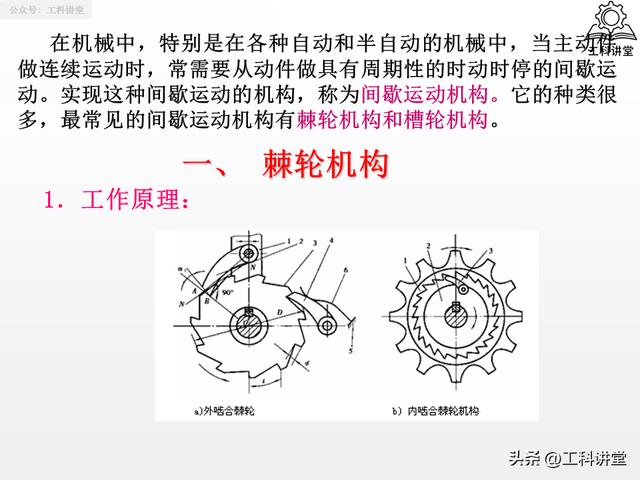

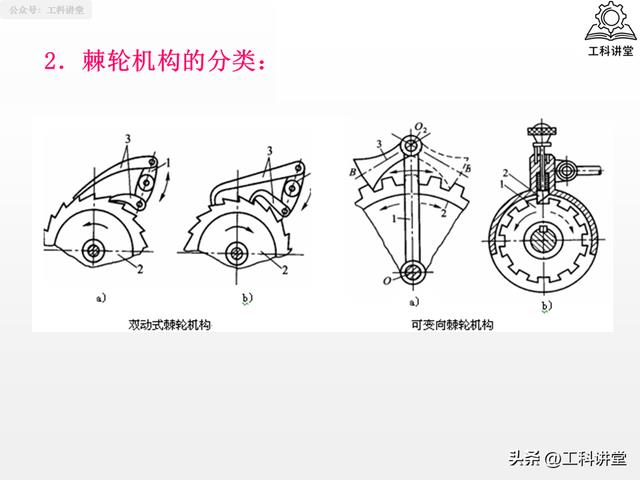

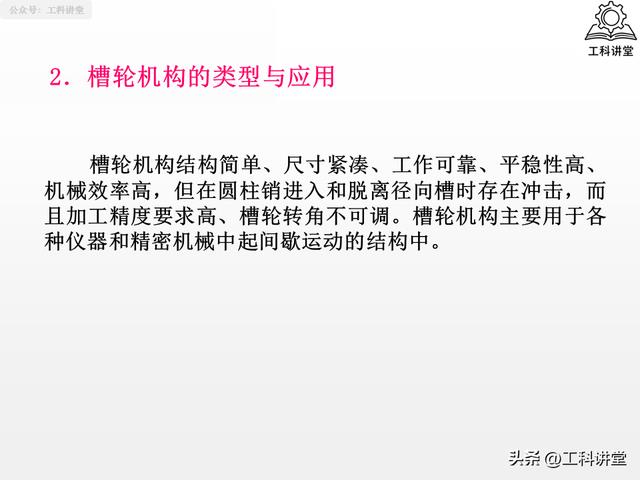

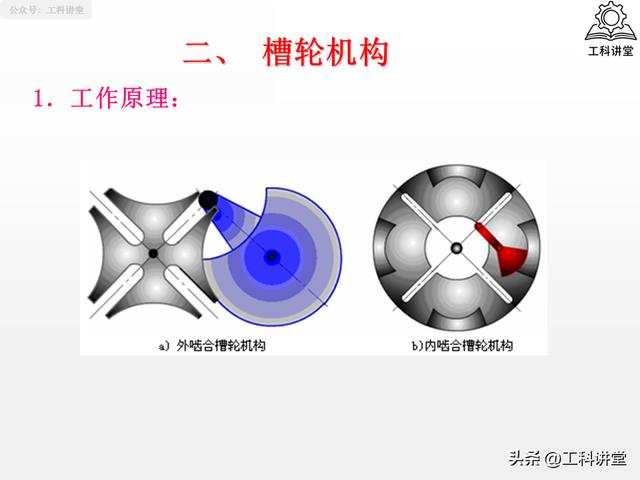

自动化设备中，常需要主动件连续运动、从动件周期性启停，实现这一功能的就是间歇运动机构，最常用的是棘轮和槽轮两类。棘轮机构结构简单、转角可调，能实现超越运动，多用于低速轻载的步进、分度场景；槽轮机构运转平稳、效率高，多用于精密仪器、机床的间歇分度结构，设计时要重点关注启停时的冲击载荷。

五、螺旋传动机构：旋转转直线的经典结构

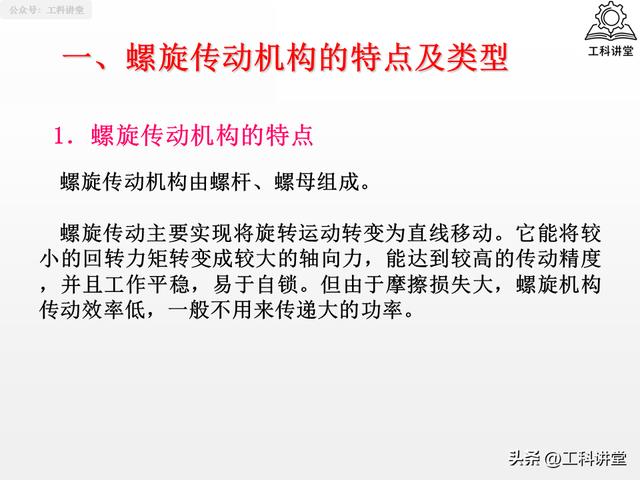

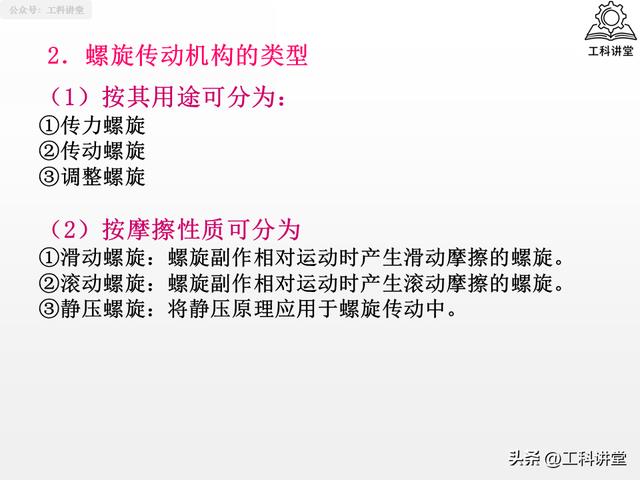

螺旋传动由螺杆和螺母组成，核心是将旋转运动转化为直线移动，能把小回转力矩转换成大轴向力，传动精度高、平稳性好，易实现自锁。按用途分为传力、传动、调整螺旋三类，按摩擦形式分为滑动螺旋和滚动螺旋。滑动螺旋结构简单、自锁性好，多用于千斤顶、设备微调装置，但效率偏低；滚动螺旋效率高、精度高，多用于精密机床进给机构，但成本高、无自锁能力，需配套防逆装置。

总的来说，这 5 大类机构覆盖了绝大多数机械设备的传动需求，没有绝对的优劣，只有适配与否的区别。设计的核心，就是根据工况、载荷、精度要求选对机构，才能做出稳定可靠的设备。后续我们还会拆解每类机构的设计细节和选型避坑指南，感兴趣的朋友可以持续关注。
