机械设计核心干货：5大常用机构，从原理到设计应用全掌握

发布者：海月升时 2026-3-9 10:07

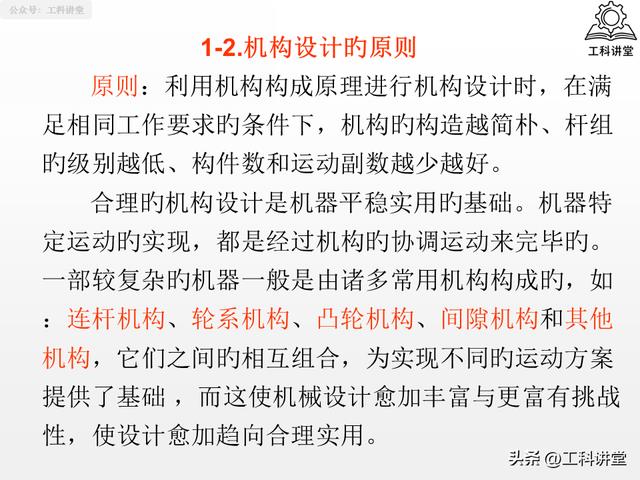

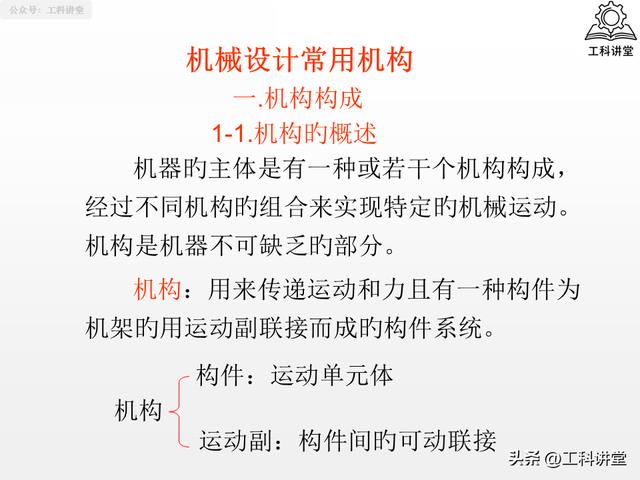

机械设计的本质，是通过各类机构的组合实现特定的机械运动，机构作为机器的核心组成部分，是传递运动和力的构件系统，掌握常用机构的原理、设计要点与工程应用，是做好机械设计的基础。

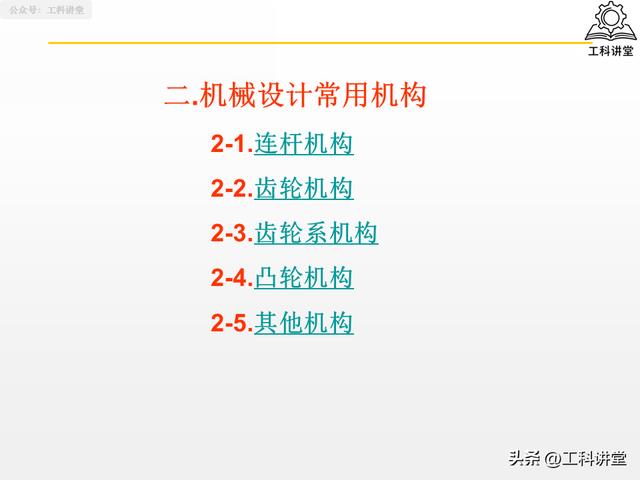

今天就为大家梳理机械设计中5大核心常用机构，从核心原理到设计关键，再到实际工程案例，一次性讲透核心要点。

一、连杆机构：低副传动的经典实用之选

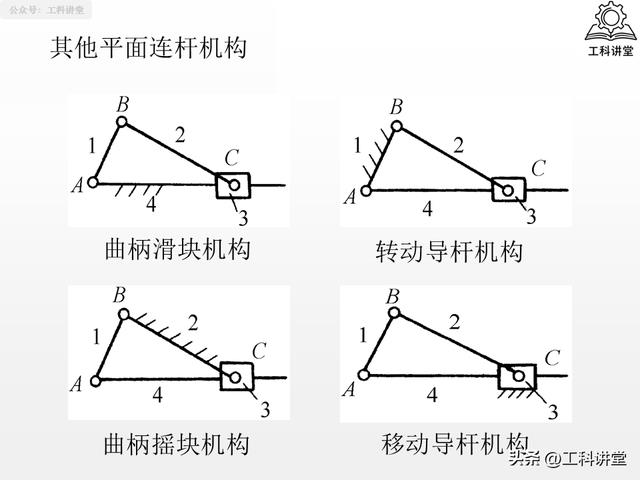

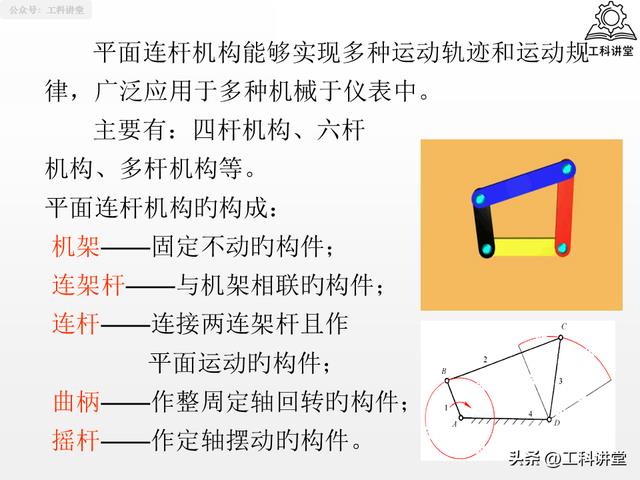

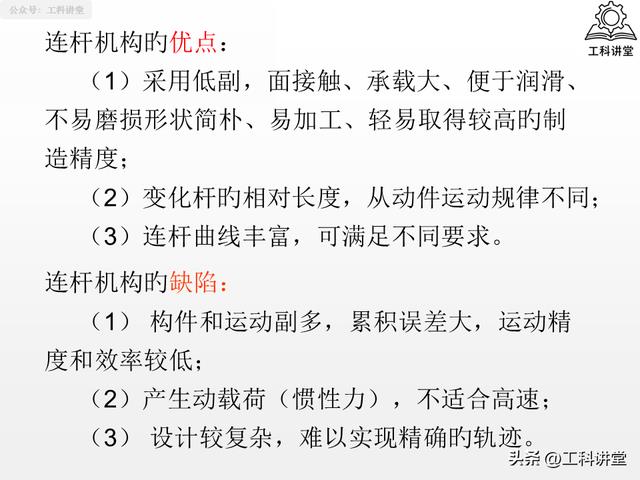

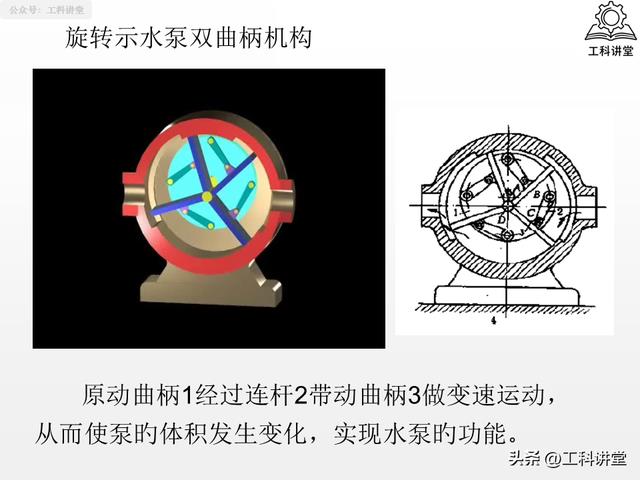

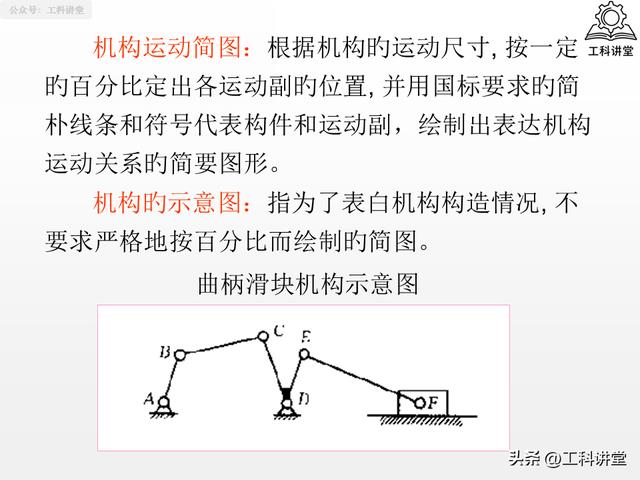

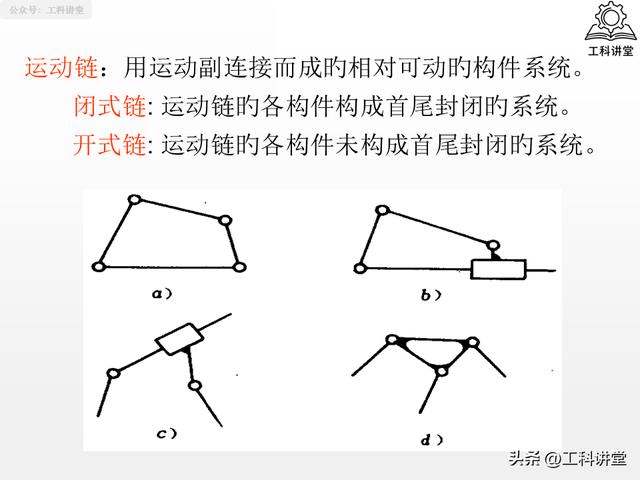

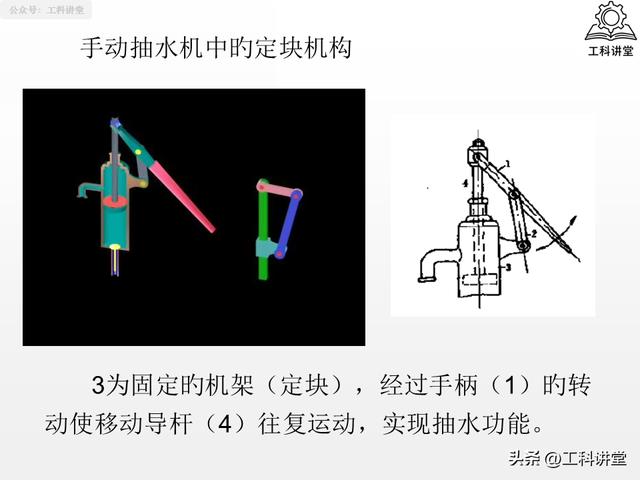

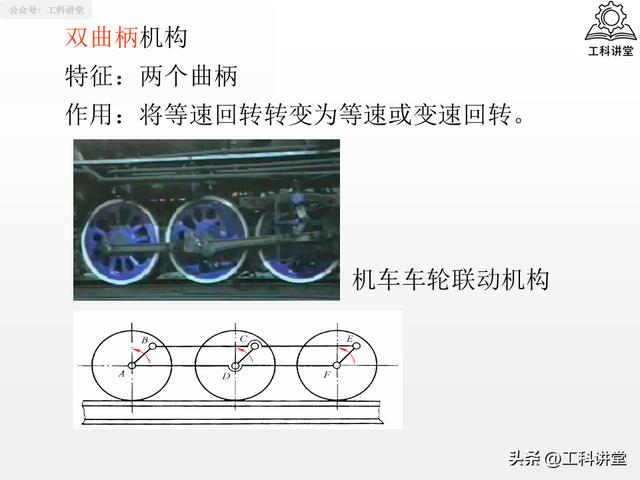

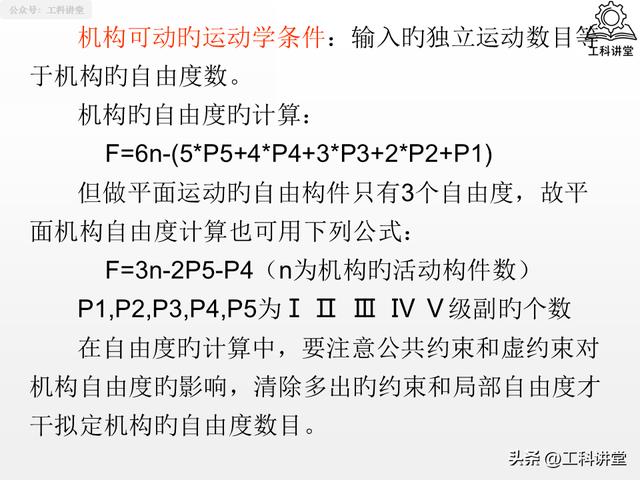

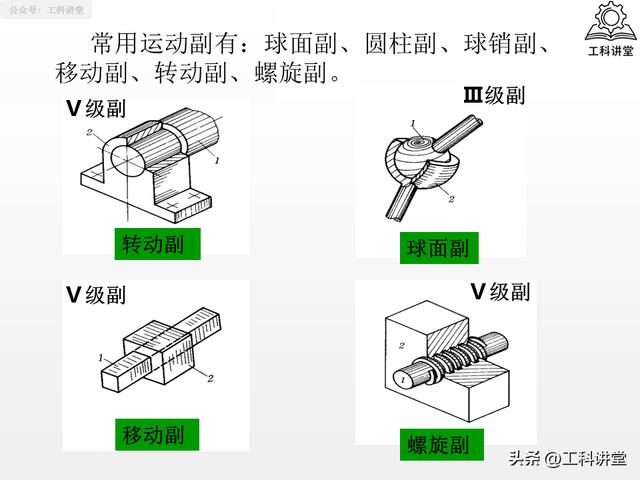

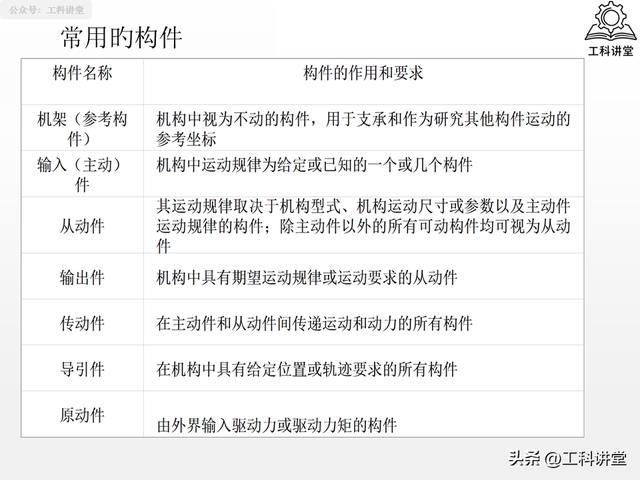

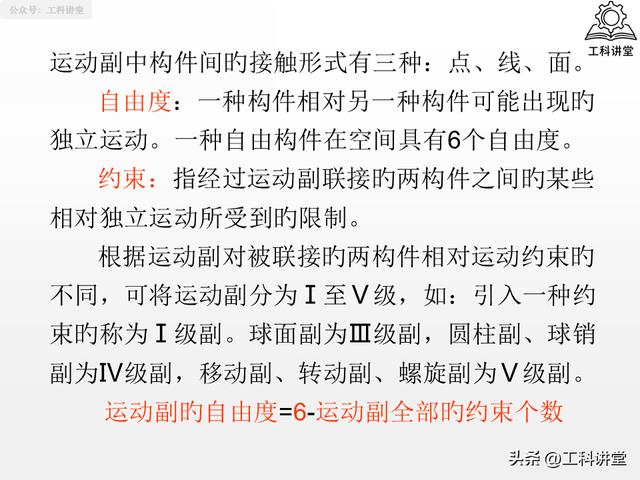

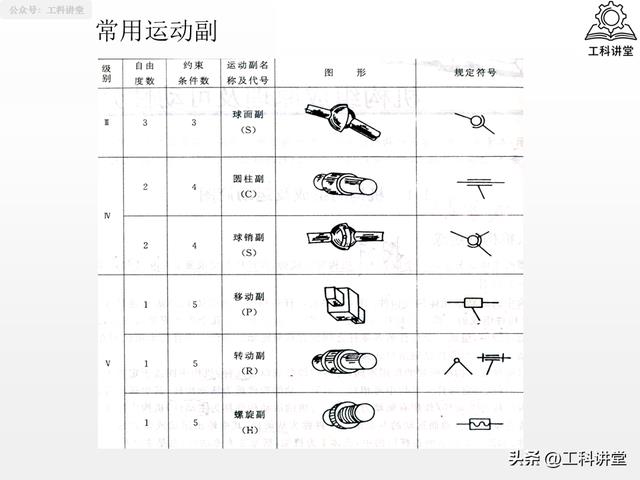

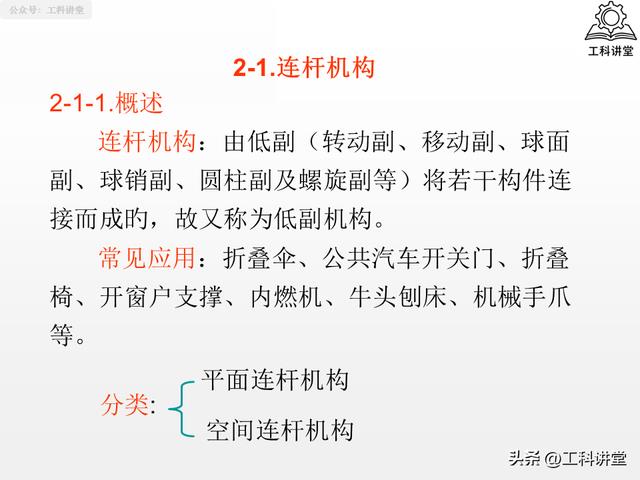

连杆机构是由转动副、移动副等低副连接而成的低副机构，分平面和空间两类，核心优势是面接触承载能力大、构件易加工，且改变杆长就能实现不同从动件运动规律，连杆曲线的丰富性也能满足多样轨迹需求，缺点则是构件和运动副多，累积误差相对较大。

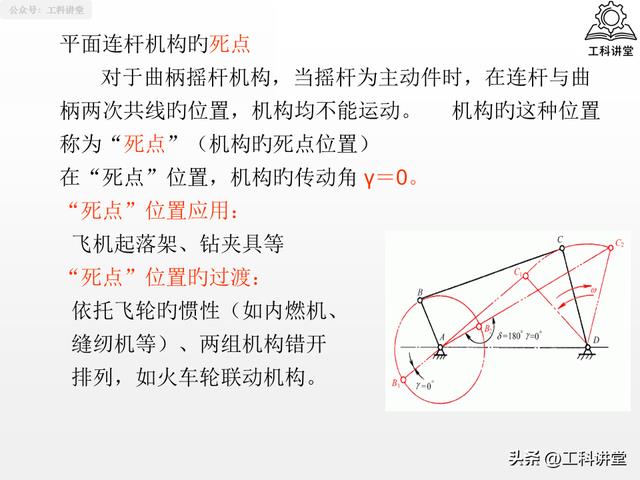

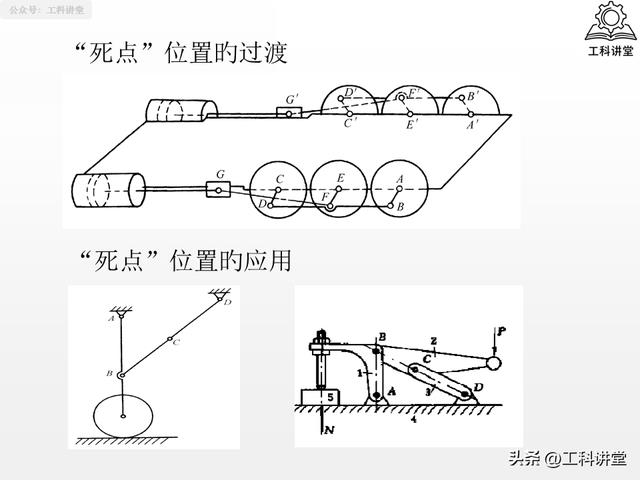

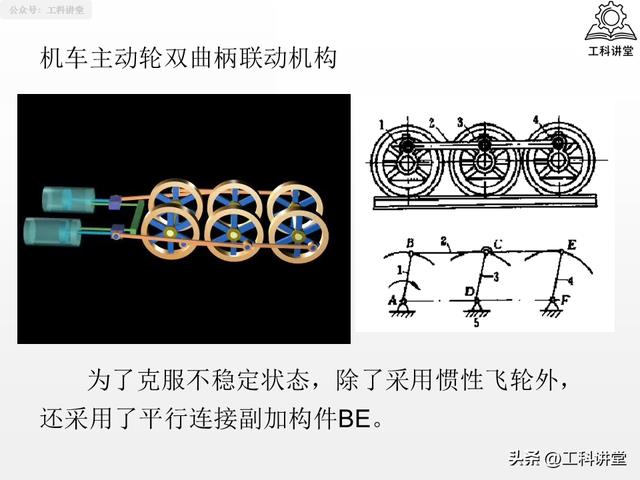

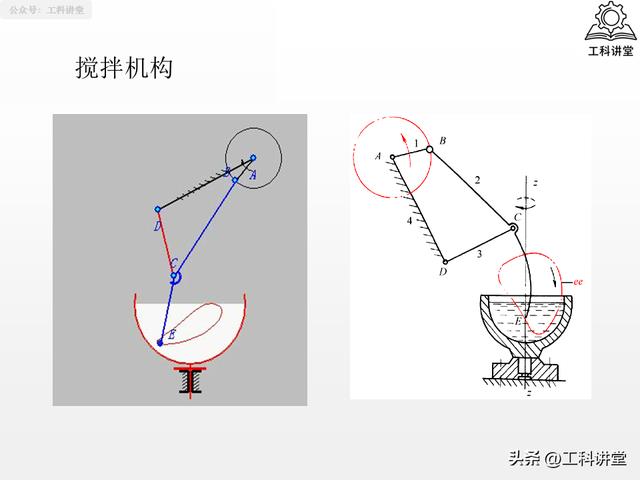

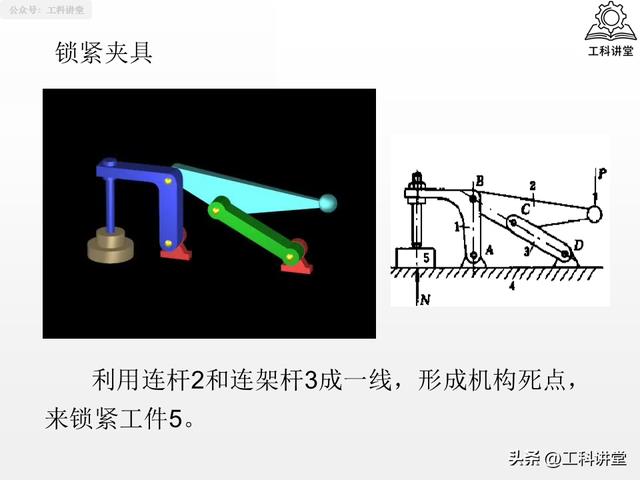

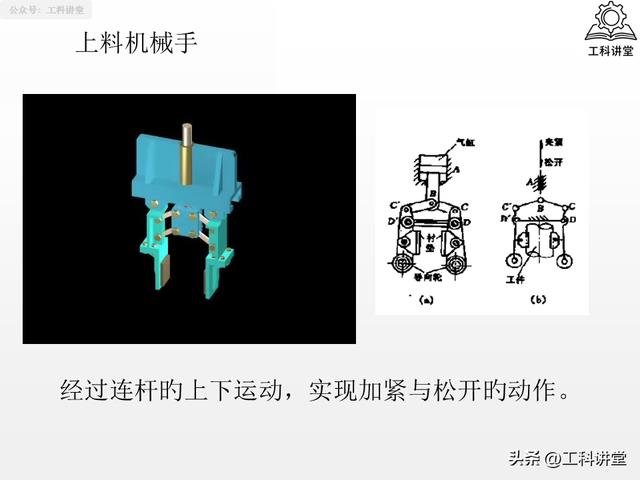

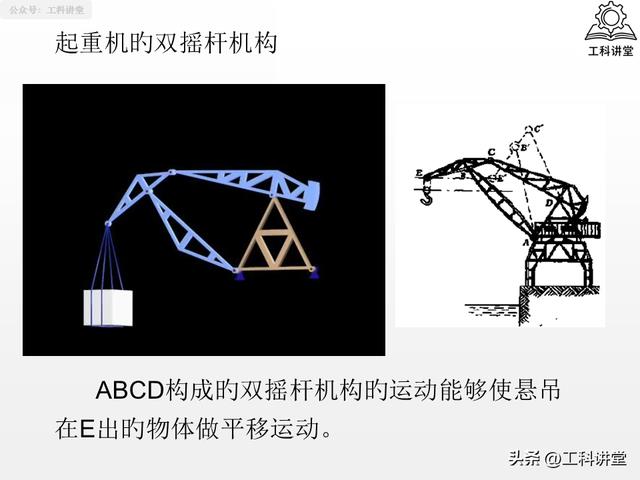

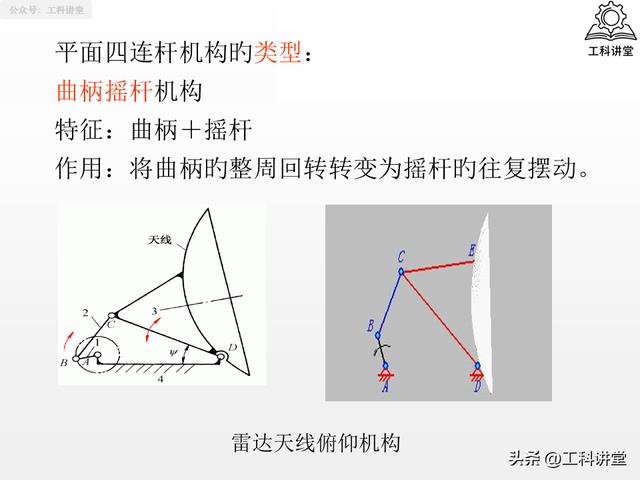

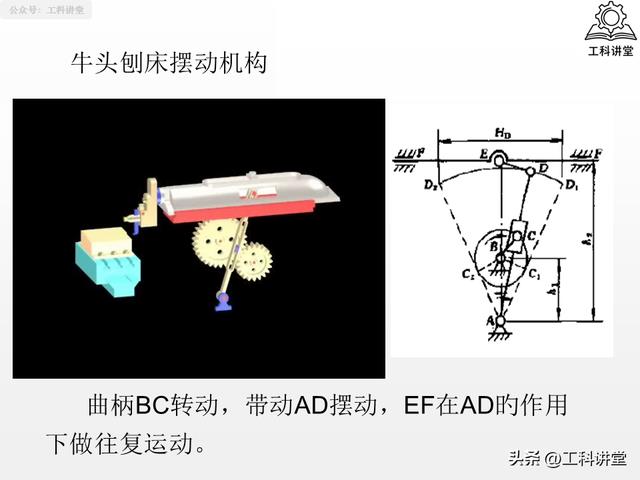

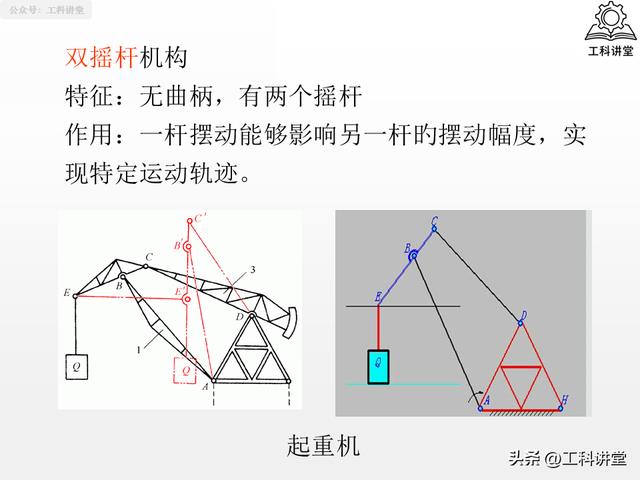

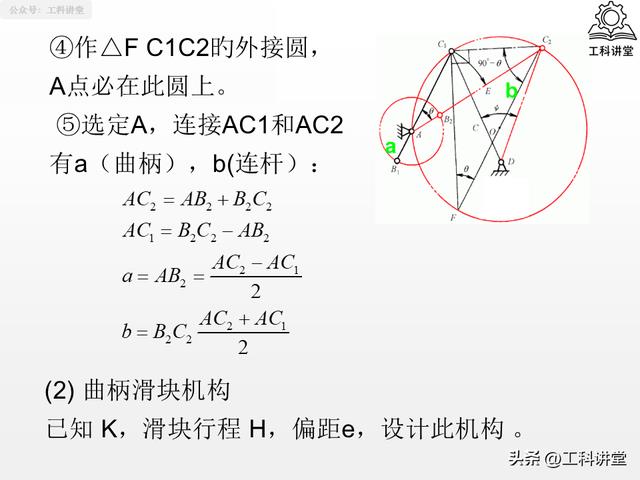

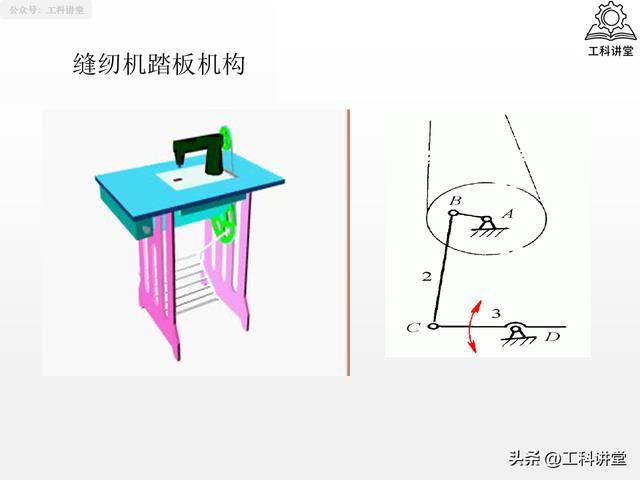

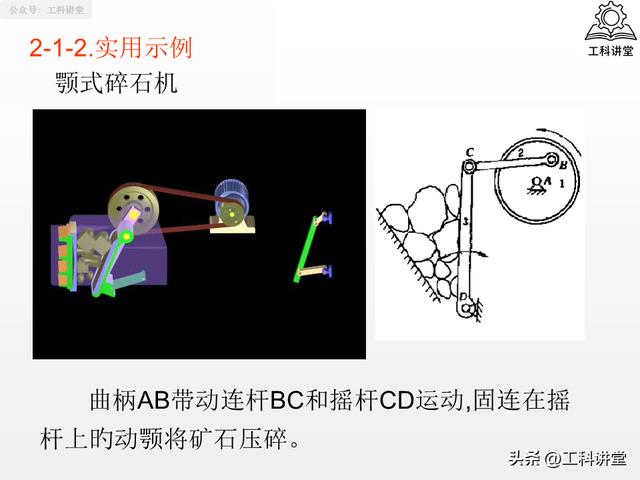

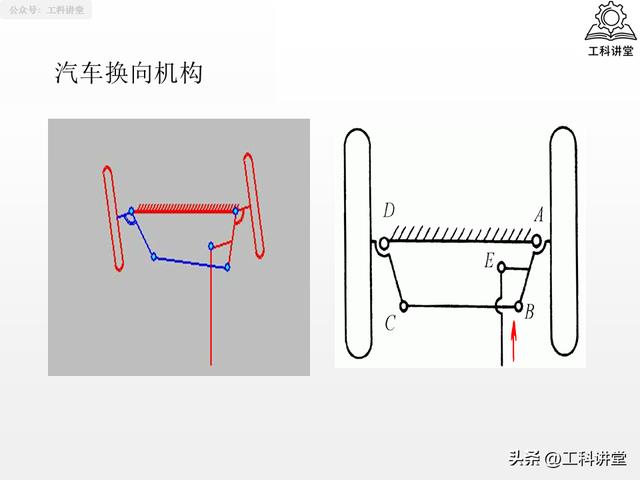

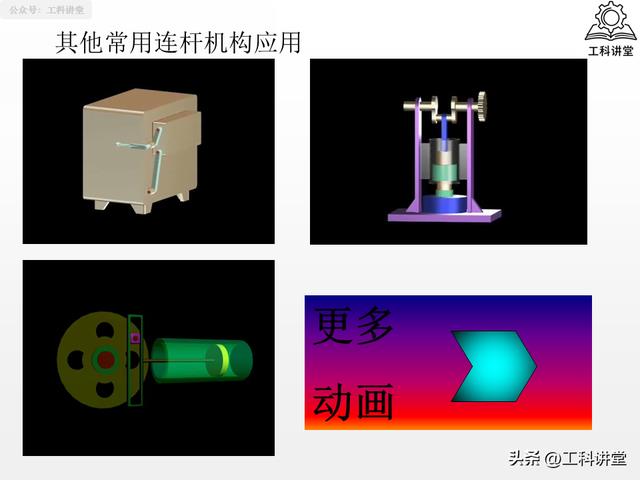

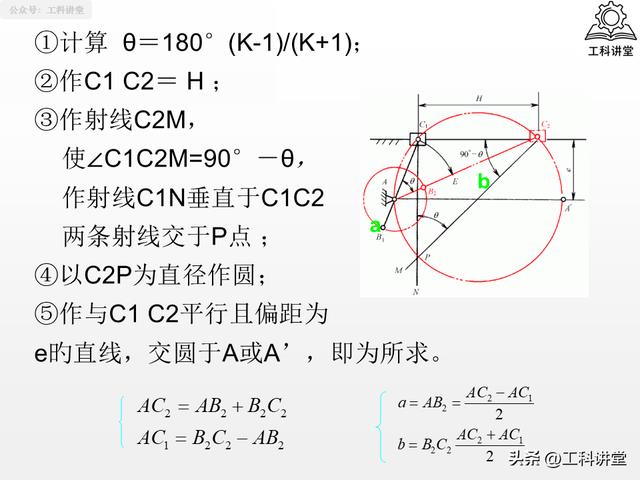

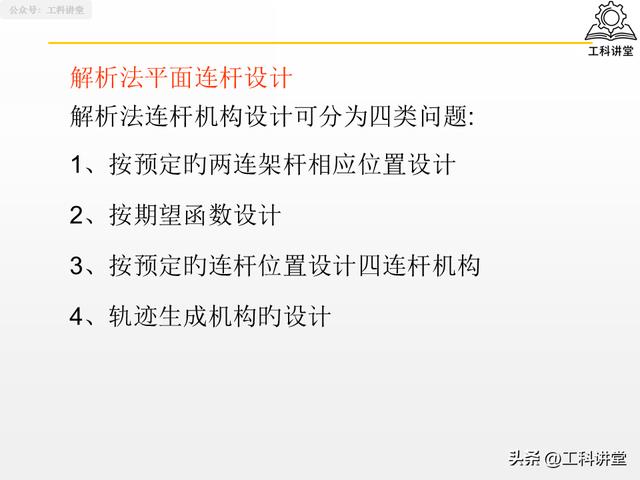

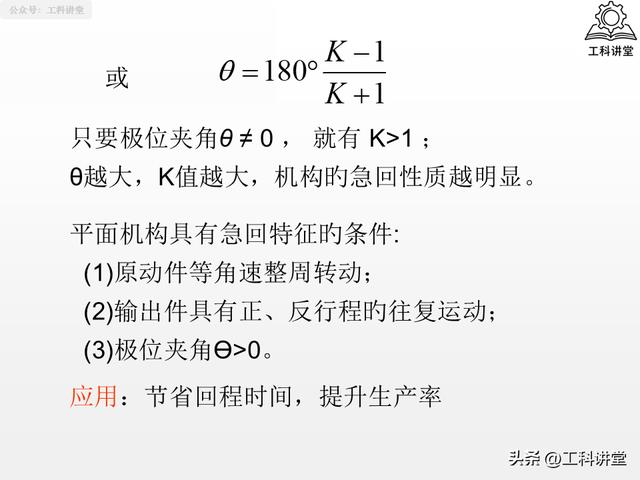

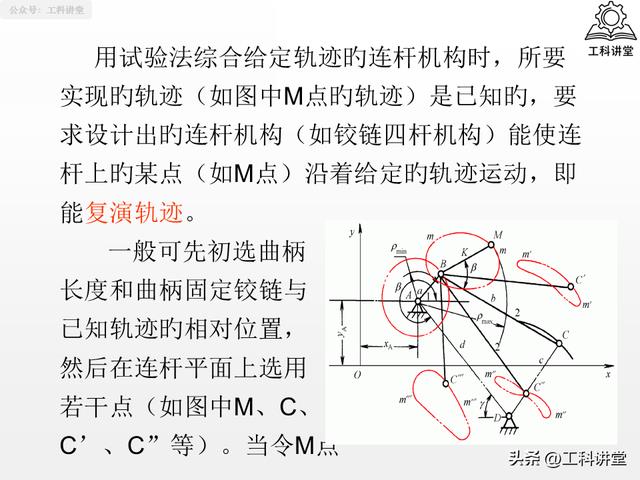

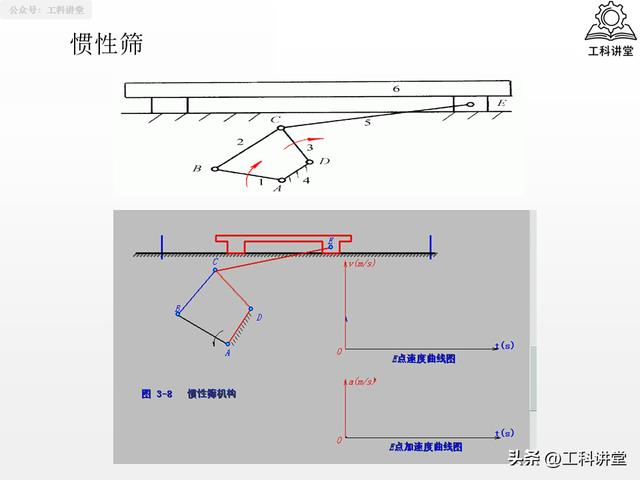

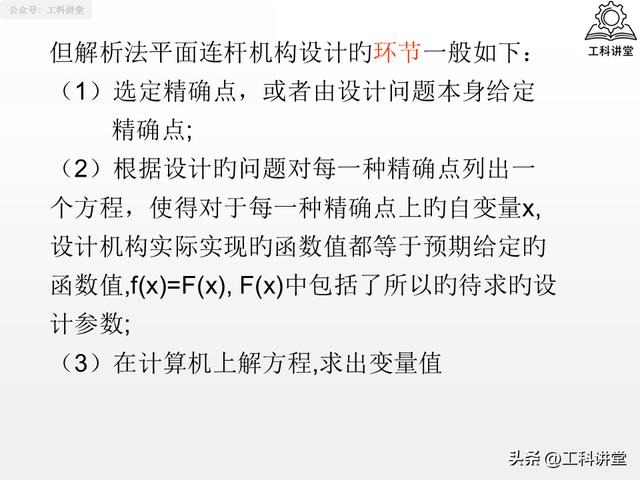

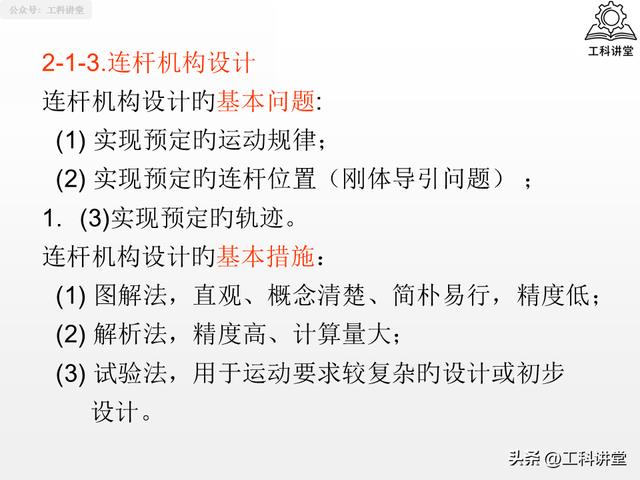

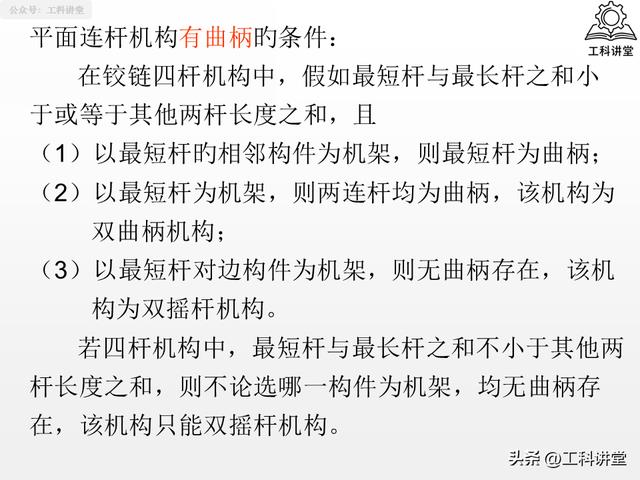

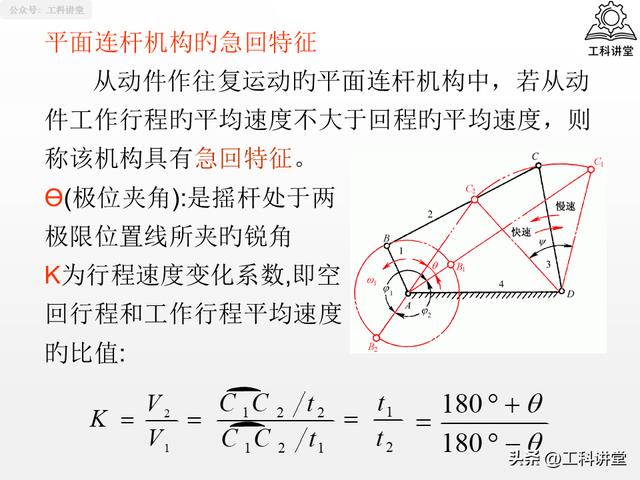

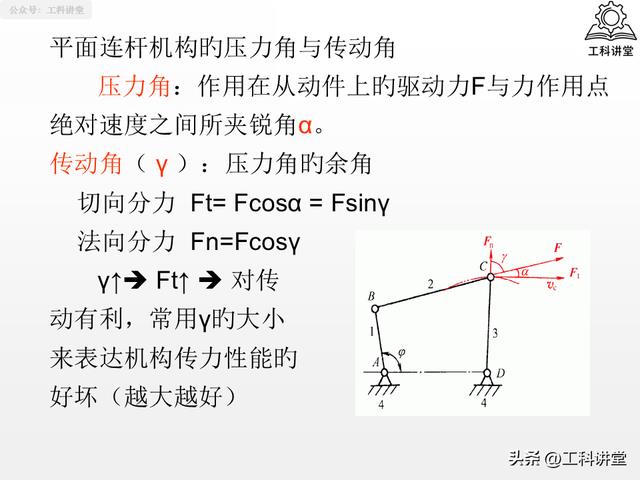

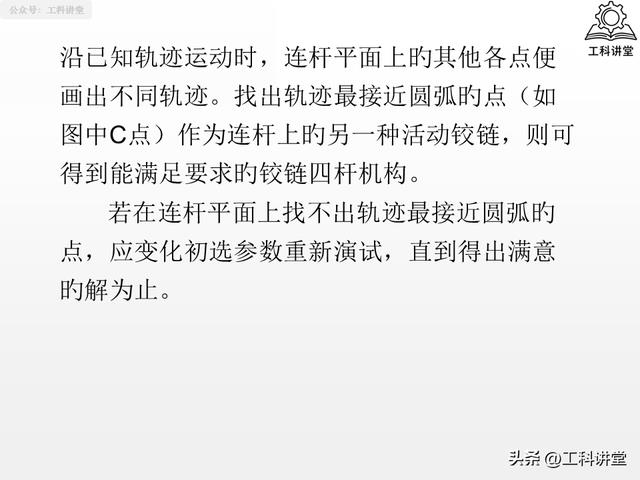

设计时需重点把控平面连杆机构的曲柄存在条件，同时关注压力角与传动角的数值，传动角越大传力性能越好，还要注意死点位置的过渡与利用。工程中应用极广，颚式碎石机利用曲柄摇杆机构实现矿石挤压，起重机则通过双摇杆机构让悬吊物体做平稳平移，缝纫机踏板、牛头刨床摆动机构也都是连杆机构的典型应用。

二、齿轮机构：定传动比传动的核心方案

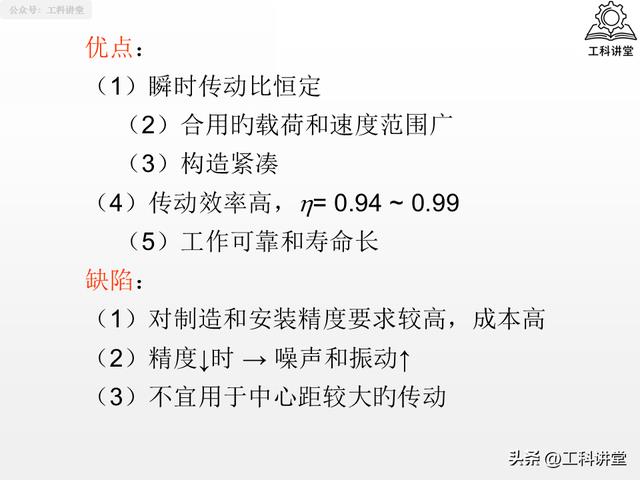

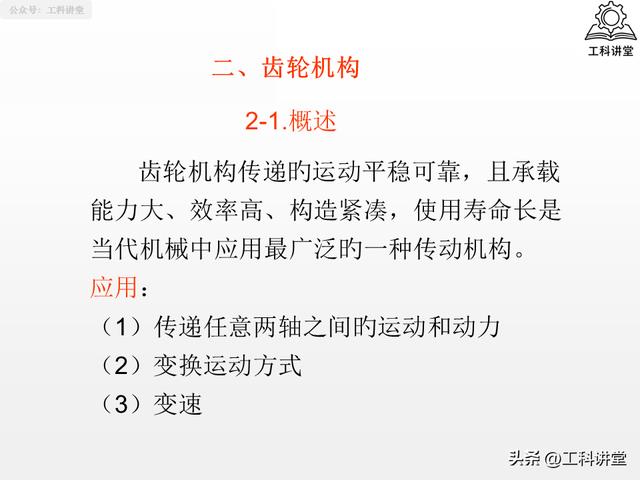

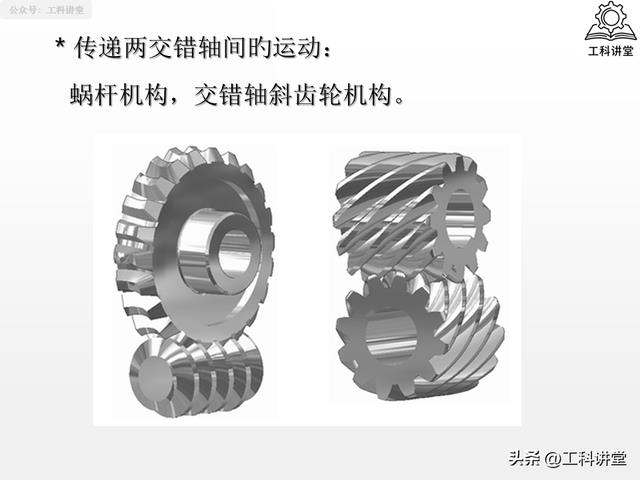

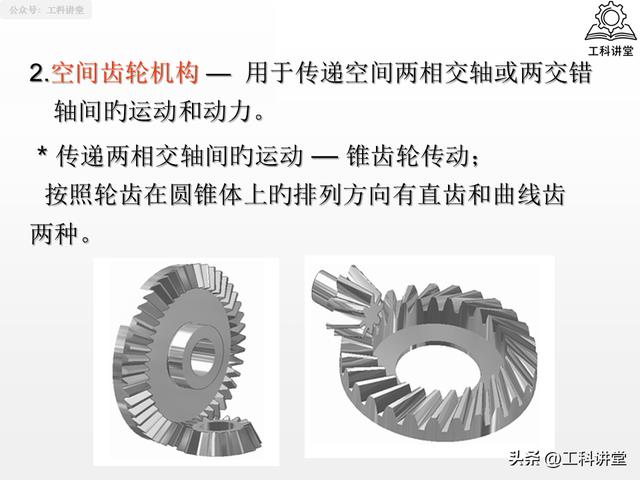

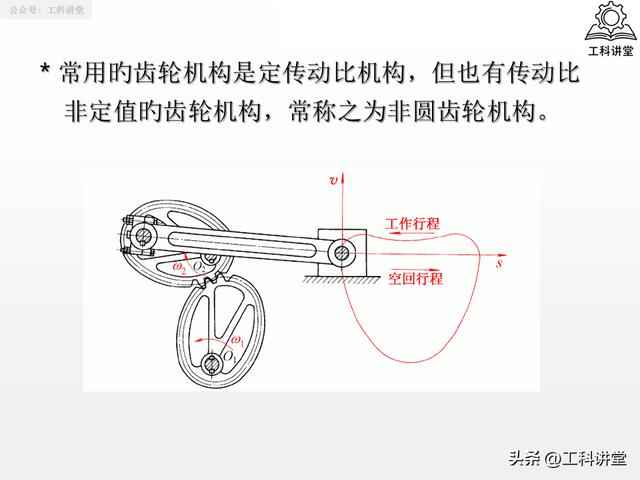

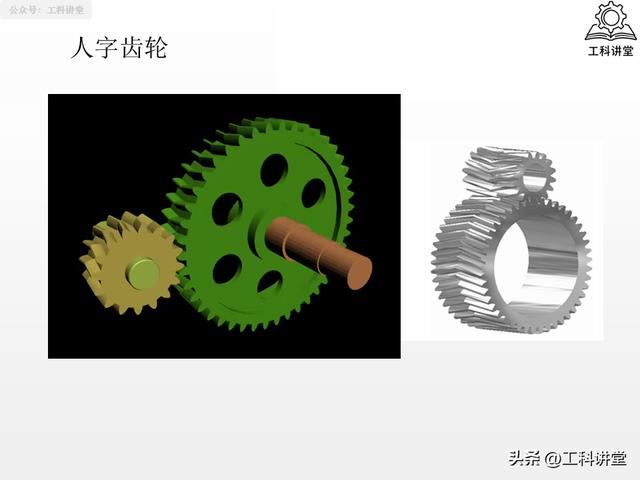

齿轮机构是当代机械中应用最广的传动机构，能实现任意两轴的运动和动力传递，核心特点是瞬时传动比恒定、传动效率高（0.94~0.99）、结构紧凑，适配的载荷和速度范围极广，唯一不足是对制造和安装精度要求高，不宜用于中心距过大的传动。

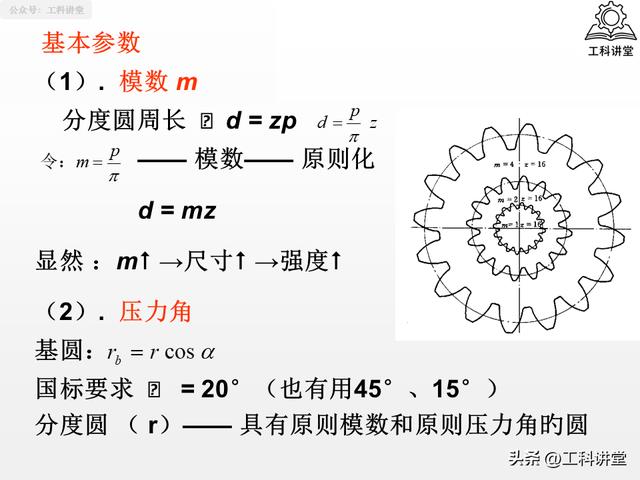

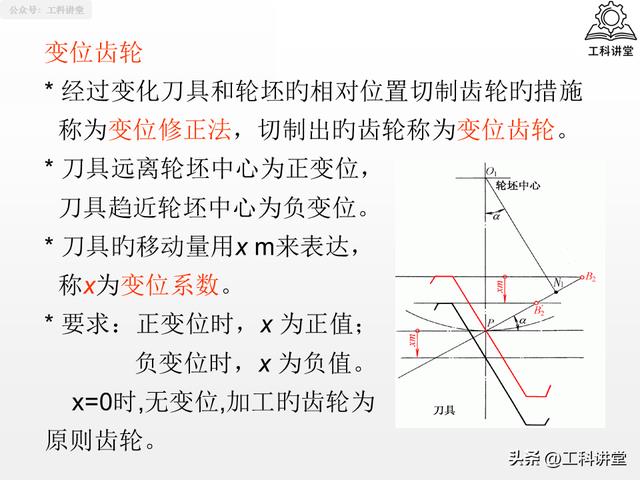

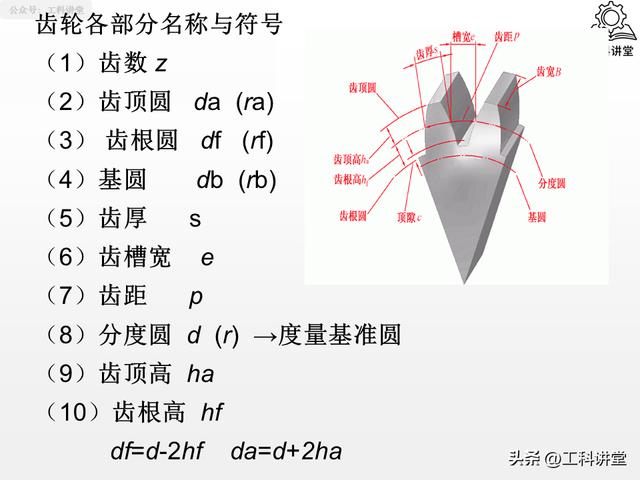

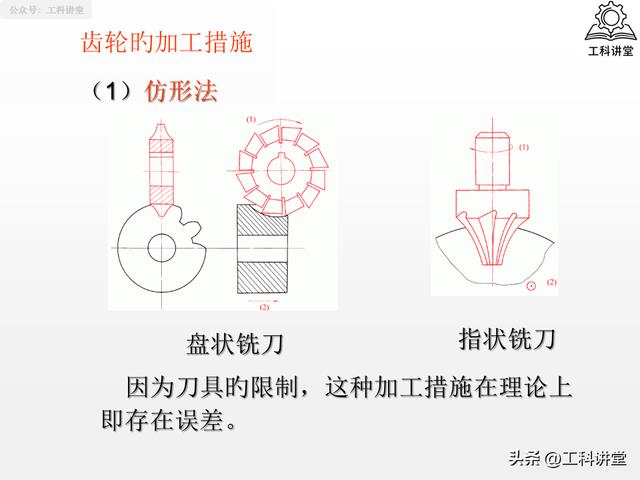

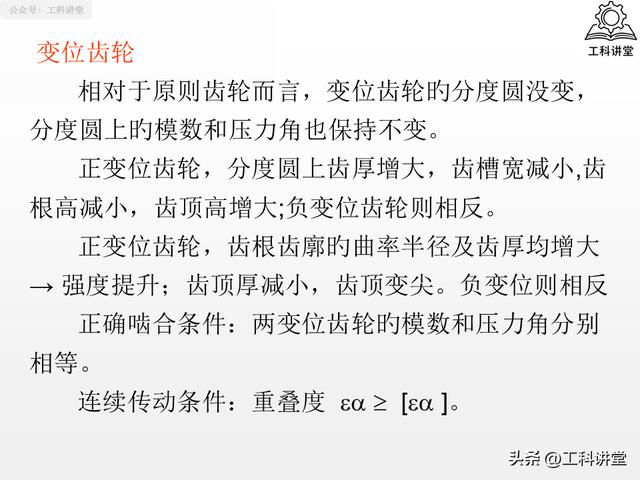

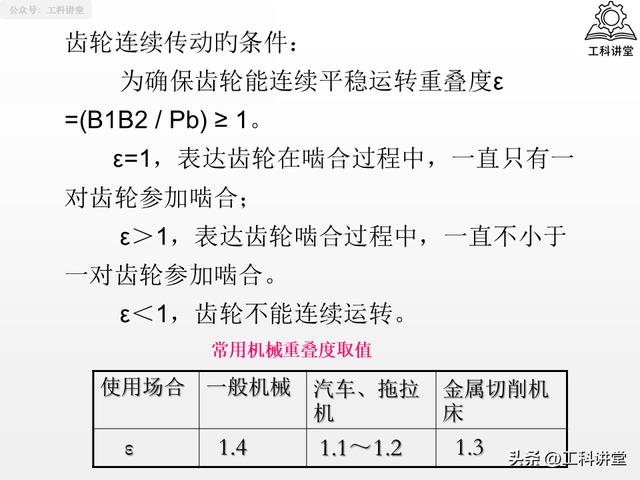

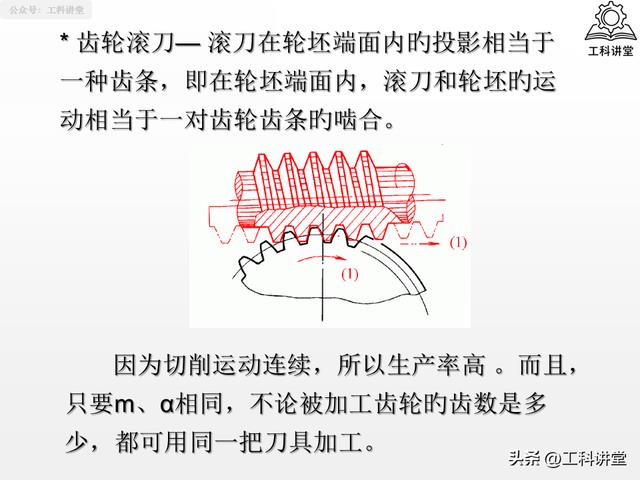

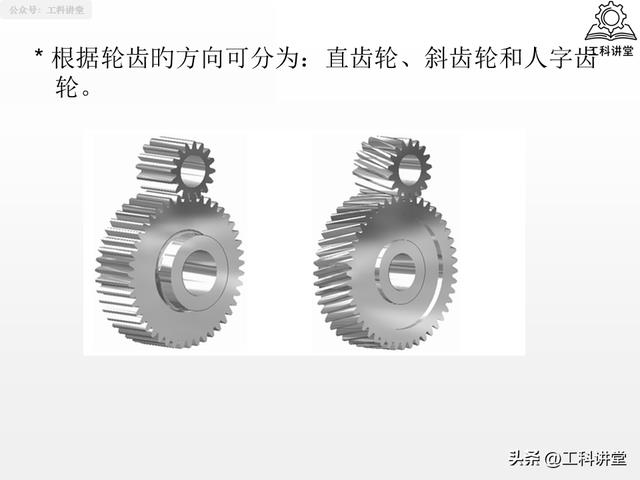

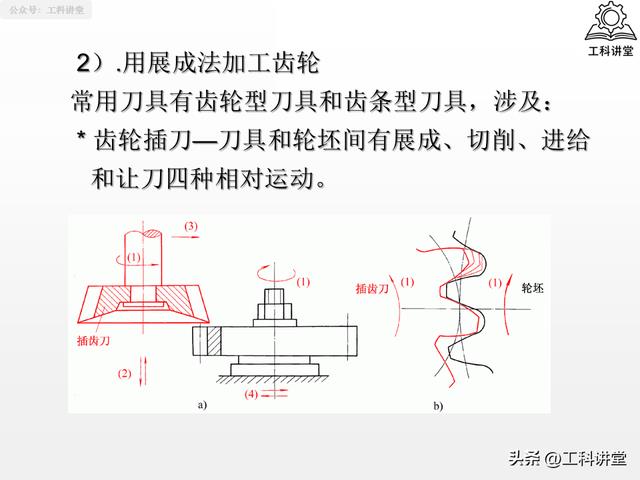

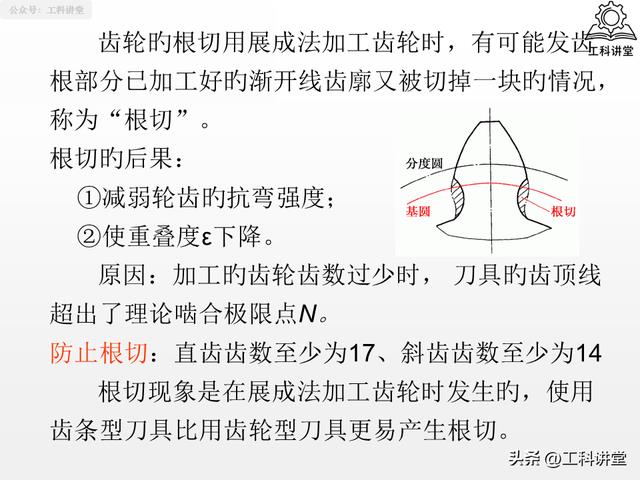

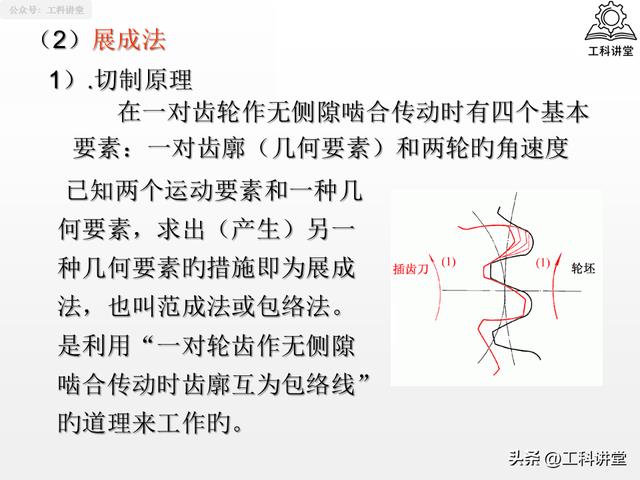

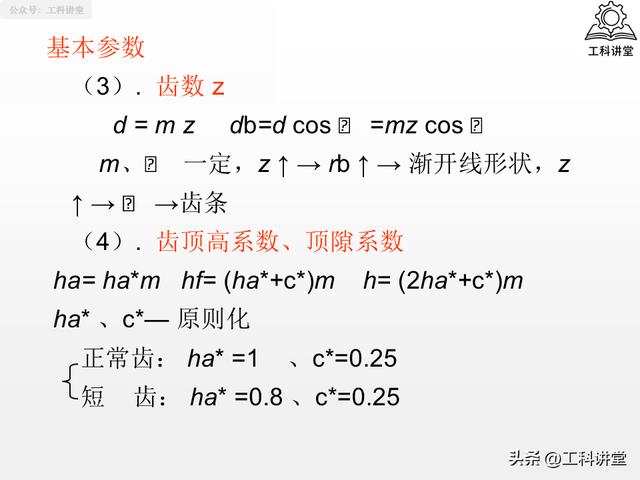

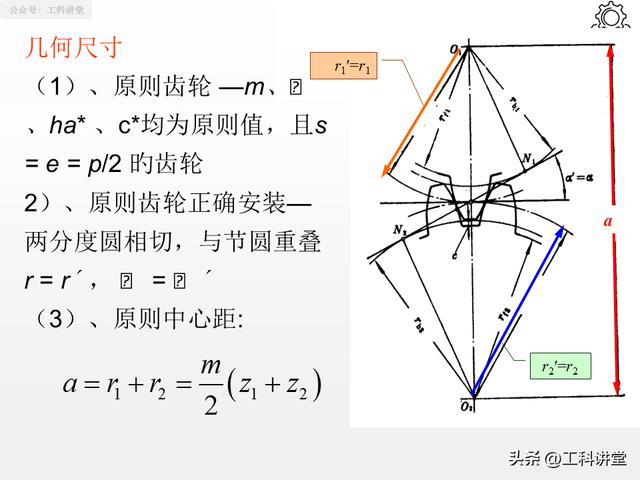

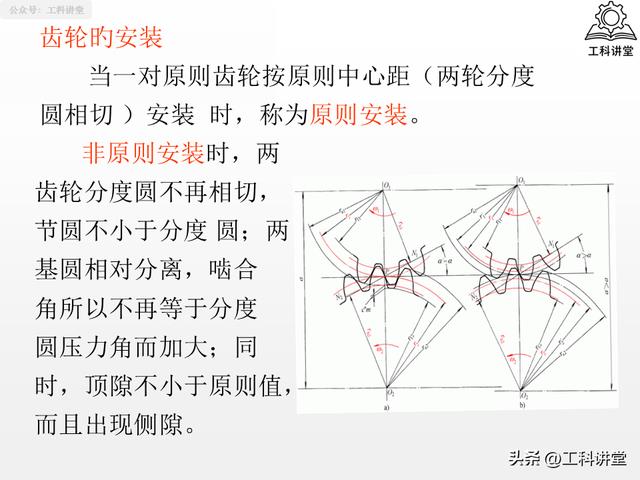

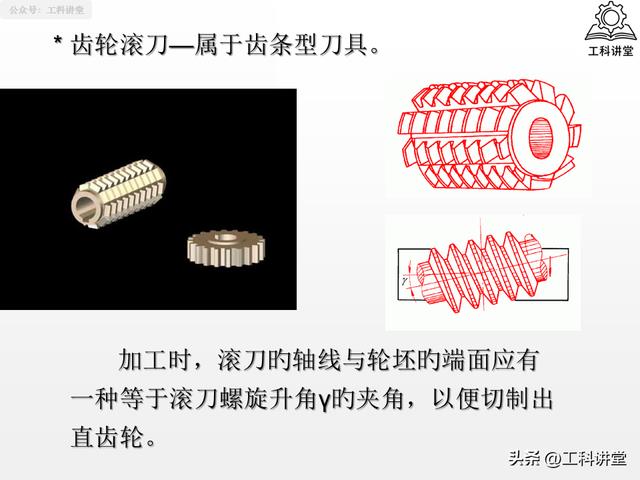

设计的关键在于把控模数、压力角、齿数等标准化基本参数，展成法加工时要避免根切（直齿最少 17 齿），必要时可采用变位齿轮提升轮齿强度。从内燃机的动力传递，到车床的主轴传动、变速机构，再到各类通用机械的换向系统，齿轮机构都是核心传动部件。

三、轮系机构：大传动比的组合传动解决方案

轮系机构是多齿轮啮合的传动系统，分定轴、周转、复合三类，相比单一齿轮机构，能实现大传动比、运动的合成与分解，还能完成分路、变速换向传动，在大功率、紧凑化传动场景中优势显著。

设计的重点以 2K-H 型行星轮系为核心，需满足传动比、同心、装配、邻接四大条件，保证行星轮均匀分布且不发生干涉。汽车差速器是差动轮系的经典应用，能实现车轮的差速转动；摆线针轮行星轮系则广泛用于减速机构，车床的溜板箱换向、传动系统也都离不开轮系机构。

四、凸轮机构：复杂运动的精准控制机构

凸轮机构是由凸轮、从动件、机架组成的高副机构，结构简单、运动可靠，只要设计合适的凸轮轮廓曲线，就能让从动件实现复杂的运动规律，缺点是高副接触应力大、易磨损，更适合小载荷的运动控制场景。

凸轮廓线设计的核心原理是反转法，无论是对心还是偏置凸轮，都可通过反转法完成廓线绘制，滚子从动件设计时还需区分理论廓线和实际廓线。内燃机的气门控制机构靠凸轮实现气阀的精准启闭，自动送料设备利用圆柱凸轮完成毛坯的定量输送，绕线机则通过凸轮让从动件实现线绳的均匀缠绕。

五、间歇运动机构：断续运动的专属设计

间歇运动机构是将连续运动转换为单向间歇运动的专用机构，核心包含棘轮、槽轮、不完全齿轮、凸轮式间歇机构等，其中棘轮机构构造简单、转角可调，槽轮机构传动平稳，各有适配场景，多用于送进、分度、制动等工作环节。

设计时，棘轮机构要把控齿面倾角和摩擦角，保证棘爪顺利啮合；槽轮机构则需关注运动的平稳性，减少柔性冲击。电影放映机的胶片送进用槽轮机构实现间歇运动，自动送料设备靠棘轮机构完成定量进给，冲压设备的分度工位也常采用这类机构。

PPT讲义介绍常见机构设计（文末查看PPT讲义源文档+延伸干货）
