搞机械的都懂，普通平键是机械连接里最基础、最常用的零件——小到设备齿轮固定，大到机床轴系装配，几乎处处都能见到它的身影。

但很多新手刚学机械制图时，一碰到普通平键标注就懵：要么漏标关键参数，要么格式不规范，要么混淆A/B/C型平键的标注方法，明明实物很简单，图纸却画得乱七八糟，甚至影响后续加工装配，白白返工。

今天就打破“专业知识必晦涩”的误区，用通俗的语言、详细的示例，把普通平键的标注方法拆解得明明白白。不管你是机械专业的学生、刚入行的绘图新手，还是需要查漏补缺的老师傅，跟着学，保证零踩坑、标注得标准又规范！

先明确一个核心：普通平键标注，本质是“标注标准+关键参数+装配逻辑”，只要记住国标格式，分清参数含义，就能轻松搞定，不用死记硬背。

◆ 核心前提：认准国标，标注不跑偏

机械制图的核心是标准化，普通平键标注也有明确的国标要求，新手第一步就要记牢：普通平键标注遵循GB/T 1096-2003标准，这是所有标注的基础，少了国标号，图纸就失去了规范性，加工师傅也无法准确参照。

这里提醒一句：很多新手容易忽略国标号，或者写错标准年份，一定要注意是GB/T 1096-2003，不是旧版标准，否则可能导致尺寸偏差，影响装配精度。毕竟机械加工，差之毫厘谬以千里，国标就是底线和依据。

◆ 重点突破：3种类型平键，标注格式大不同

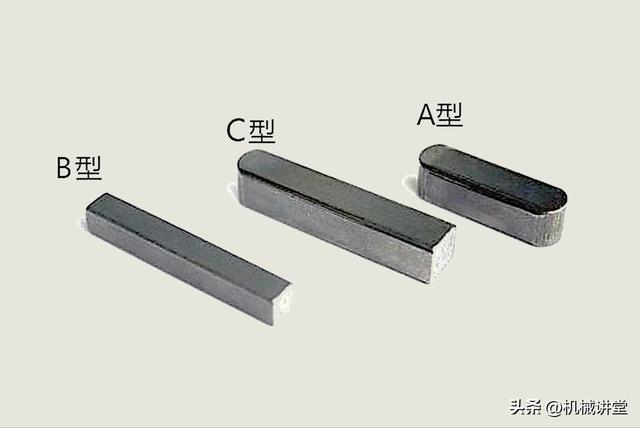

普通平键分为A、B、C三种类型，用途不同，标注格式也有区别，其中A型最常用，新手重点掌握，另外两种按需记忆即可，不用混淆。

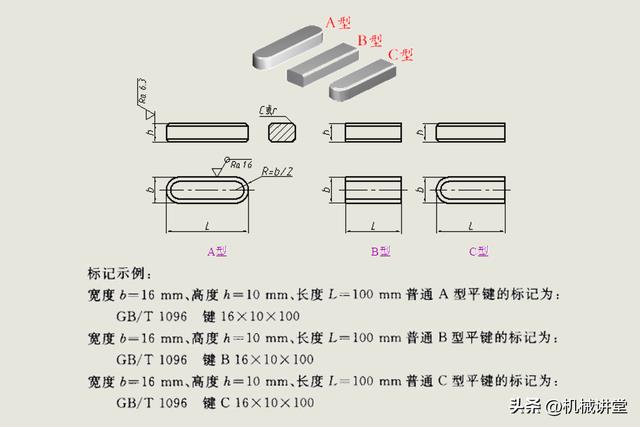

先记住通用标记格式：GB/T 1096 键 [型式代号] b×h×L，其中型式代号只有B型、C型需要标注，A型可省略，这是新手最容易记混的点，一定要划重点！

★ A型平键（圆头，最常用）

标注格式：GB/T 1096 键 b×h×L（省略A型代号）

参数含义：b=键宽（mm）、h=键高（mm）、L=键长（mm）

示例：键宽18mm、键高11mm、键长100mm，标注为——GB/T 1096 键 18×11×100

适用场景：大多数轴系连接，比如电机轴与齿轮的连接，应用最广泛，新手优先掌握这种标注方式。

★ B型平键（平头）

标注格式：GB/T 1096 键 B b×h×L（必须标注B型代号）

示例：同样b=18、h=11、L=100，标注为——GB/T 1096 键 B 18×11×100

适用场景：键槽在轴的端部，或者空间有限的场合，比如小型设备的轴端连接，使用频率不如A型高，但必须会标注。

★ C型平键（单圆头）

标注格式：GB/T 1096 键 C b×h×L（必须标注C型代号）

示例：b=18、h=11、L=100，标注为——GB/T 1096 键 C 18×11×100

适用场景：轴端连接，且需要承受一定的轴向力，比如机床主轴的端部连接，新手了解即可，重点区分代号标注。

◆ 易错点提醒：键槽标注，新手必避坑

很多新手只关注平键本身的标注，却忽略了键槽的标注——平键要和轴、轮毂的键槽配合，键槽标注不规范，同样会导致装配失败。键槽标注遵循GB/T 1095-2003标准，分轴上键槽和轮毂键槽两种情况，记好以下两点，再也不踩坑！

1. 轴上键槽（轴槽）：标注3个关键参数——b（键宽）、t（轴槽深度）、L（键槽长度），也可以标注为b、d-t、L（d为轴径），两种方式都规范，按需选择即可。

重点：轴槽深度t是从轴的外圆到键槽底面的距离，新手容易量错，一定要注意测量基准，避免标注错误导致键装不进去。

2. 轮毂键槽（毂槽）：标注3个关键参数——b（键宽）、t₁（毂槽深度）、L（键槽长度），也可以标注为b、d+t₁、L（d为轮毂内径）。

重点：t₁是从轮毂的内圆到键槽顶面的距离，和轴槽深度t的测量基准不同，新手不要混淆，否则会导致键与键槽配合过松或过紧。

◆ 装配图标注：3个硬规矩，画错就返工

除了零件图上的平键标注，装配图中的平键标注也有明确要求，这3个硬规矩，新手一定要记牢，否则画完也是不合格图纸。

1. 纵向剖切平键时，平键按“不剖绘制”，不需要画剖面线——很多新手习惯给平键画剖面线，这是典型错误，标准件在装配图中剖切时不画剖面线，牢记这一点。

2. 平键与键槽的侧面是紧密接触的，只画一条线；平键的顶面与轮毂键槽之间有间隙，必须画两条线——新手容易把间隙画成一条线，导致别人误以为是紧密接触，影响装配判断。

3. 装配图的明细栏中，直接标注平键的完整标记，不需要额外添加其他参数，比如：键 18×11×100 GB/T 1096，简洁规范，加工师傅一眼就能看懂。

◆ 总结：新手快速上手的3个技巧

1. 记准国标：平键标注GB/T 1096-2003，键槽标注GB/T 1095-2003，不记错、不遗漏；

2. 分清类型：A型省略代号，B、C型必须标注代号，参数顺序都是b×h×L，不要颠倒；

3. 规避易错点：装配图平键不剖、接触画一条线、间隙画两条线，键槽深度测量基准别混淆。

其实普通平键的标注并不复杂，只要掌握国标格式、分清参数含义、避开常见易错点，新手也能一次标注标准。机械制图讲究的是严谨，每一个标注都关系到后续的加工和装配，不能有丝毫马虎。
