机械制图里不起眼的 “小键”,竟是传动系统的 “定海神针”?
在机械制图的世界里,总有一些看似微小,却至关重要的零件。今天我们要聊的主角,就是那个常常被忽略,但在轴与轮之间扮演着 “定海神针” 角色的 ——键连接。
很多人第一次在图纸上看到它时,可能会觉得:不就是个小方块吗?但在机械工程师的眼里,这个 “小方块” 却是保证整个传动系统稳定可靠的核心。

一、什么是键连接?

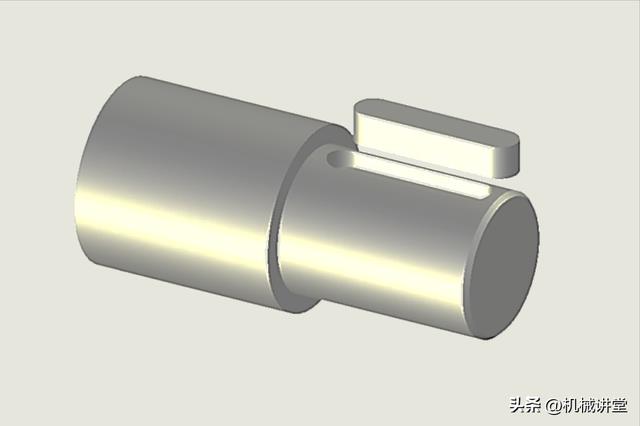

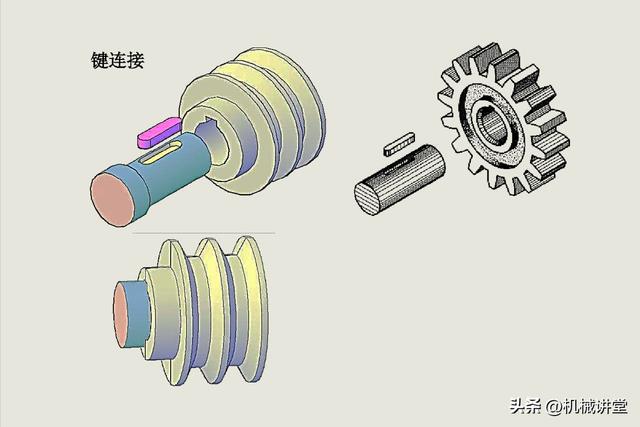

键,也叫键槽或键连接,是机械设计中最常用、最基础的连接件之一。它的主要任务,就是像一个 “桥梁” 一样,把轴(比如电机的输出轴)和安装在轴上的轮毂(比如齿轮、带轮、联轴器、飞轮等)牢牢地 “锁” 在一起。
没有它,轴转得再快,套在上面的轮子也可能只是空转,无法传递动力。

二、键连接的三大核心作用
1. 传递扭矩:动力的 “传送带”
这是键最核心、最主要的功能。当电机带动轴转动时,轴上的键会像一个 “楔子”,把旋转的力(扭矩)传递给套在外面的齿轮或带轮,让它们和轴同步转动,绝不打滑。可以说,没有键,大部分的机械传动都将无从谈起。
2. 周向固定:防止 “打滑” 的保险锁
在高速运转或承受冲击载荷的情况下,轴和轮毂之间很容易发生相对转动。键的存在,就是为了提供一个强大的周向固定,确保轴和轮毂在圆周方向上绝对同步,保证了运动的精确性和稳定性。
3. 轴向定位:兼顾 “左右” 的定位器
虽然大部分键(如平键)的主要任务是防转和传力,但也有一些特殊的键(如楔键),在完成周向固定的同时,还能提供一定的轴向固定能力,防止轮毂在轴上发生不必要的窜动,起到辅助定位的作用。

三、为什么说它是机械设计的 “基本功”?
在机械制图中,键连接的画法和标注是每一个工程师的必修课。

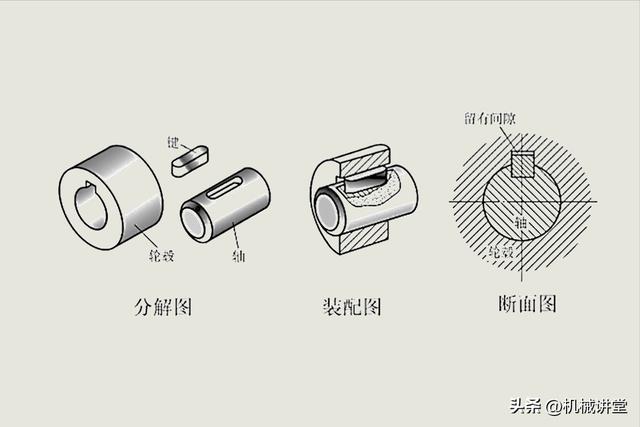

精准表达:图纸上不仅要清晰地画出键槽的形状、宽度、深度和长度,还要精确标注。标准代号:键是标准件,必须标注其对应的国家标准代号(如 GB/T 1096 普通平键),这直接关系到加工和采购的准确性。装配关系:通过剖视图和简化画法,清晰表达轴、键、轮毂三者的装配关系,让加工和装配人员一目了然。可以说,一个键连接画得是否规范,直接反映了一名机械设计师的专业功底。

结语
这个在图纸上毫不起眼的 “小方块”,却是整个机械传动系统中不可或缺的一环。它用最简单的结构,完成了最关键的任务 —— 让动力精准传递,让机器稳定运转。
下次当你再看到机械图纸上的键连接时,不妨多留意一下这个 “定海神针”,它背后蕴含的,正是机械工程的精妙与严谨。
