第一部分 基 础 知 识

第一章 度量

当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）

1m =100 cm=1000 mm

2、英制计量：（8进制）

1英寸=8英分 1英寸=25.4 mm 3/8¢¢×25.4 =9.52

3、1/4¢¢以下的产品用番号来表示其称呼径，如：

4#， 5#， 6#， 7#， 8#， 10#， 12#

第二章 螺 纹

一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类：

（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。

（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。

（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。

二、螺纹配合等级：

螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。

（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：

1B、2B和3B级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。

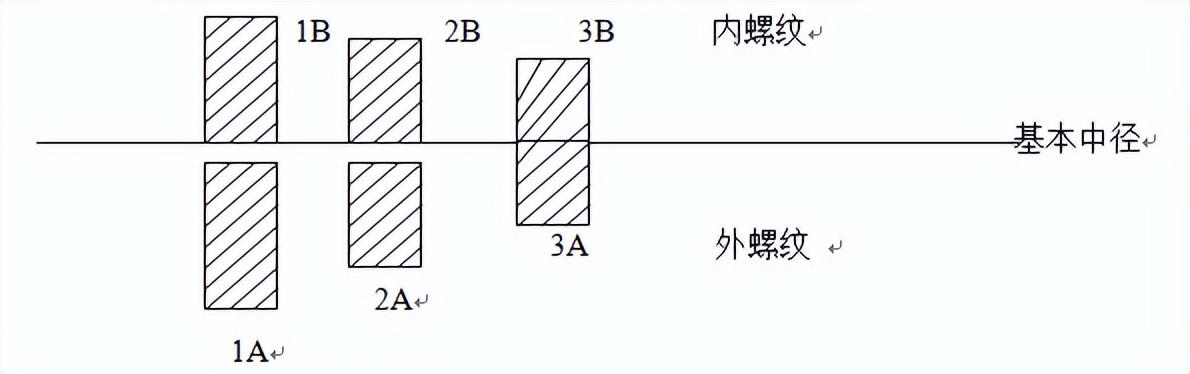

等级数目越大公差越小，如图所示：

1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。

2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。

4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。1A级公差比2A级公差大50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。1B级比2B级大50%，比3B级大75%。

（二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h的基本偏差为零。G的基本偏差为正值，e、f和g的基本偏差为负值。如图所示：

H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。

2、g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。

3、螺纹配合最好组合成 H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合。

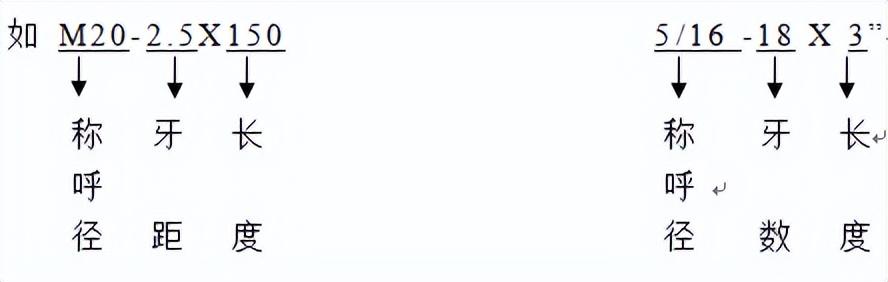

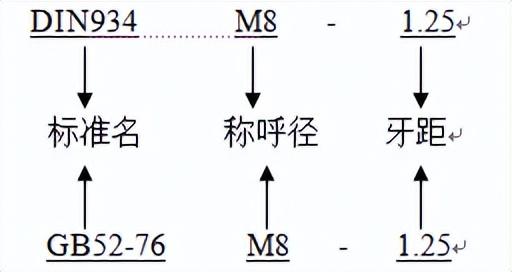

（三）、螺纹标记

三、机械螺纹的主要几何参数：

（一）、大径/牙外径（D、d）：为外螺纹牙顶或内螺纹牙底重合的假想圆柱直径。螺纹大径基本代表螺纹尺寸的公称直径。

（二）、中径（D2、d2）：D2=d2=D（d）－2x3H/8 ,式中H为原始三角形高：

（三）、小径/牙底径（D1、d1）：为外螺纹牙顶或内螺纹牙顶相重合的假想圆柱的直径。
H=（√3 /2）P=0.866025P(60O牙山角); H=0.960491P(55 O牙山角)

（四）、螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或两相邻牙谷间的距离。在英制中以每一英寸（25.4 mm）内的牙数来表明牙距（如下表）。

规 格	牙 距				规 格	称 呼 径	牙 数
	粗牙	细牙		极细牙			粗 牙		细 牙	韦氏牙
M3	0.5	0.35			4#	2.9	40		48
M4	0.7	0.5			6#	3.5	32		40
M5	0.8	0.5			8#	4.2	32		36
M6	1.0	0.75			10#	4.8	24		32
M7	1.0	0.75			12#	5.5	24		28
M8	1.25	1.0		0.75	1/4	6.35	20		28	20
M10	1.5	1.25		1.0	5/16	7.94	18		24	18
M12	1.75	1.5		1.25	3/8	9.53	16		24	16
M14	2.0	1.5		1.0	7/16	11.11	14		20	14
M16	2.0	1.5		1.0	1/2	12.7	13		20	12
M18	2.5		2.0	1.5	9/16	14.29	12		18	12
M20	2.5		2.0	1.5	5/8	15.86	11		18	11
M22	2.5		2.0	1.5	3/4	19.05	10		16	10
M24	3.0		2.0	1.5	7/8	22.23	9		14	9
M27	3.0		2.0	1.5	1	25.40	8		12	8
M30	3.5		3.0	2.0

（五）、牙型半角（α/2）：牙侧与螺纹轴线的垂线间的夹角，普通螺纹牙型半角为60O/2，韦氏牙（BSW）螺纹牙型半角为55O/2 。一般木螺丝牙山角度为60 O，尾尖角度60O。

（六）、螺纹旋合长度：为两相配合螺纹，沿螺纹轴方向相互旋合部分的长度。

四、自攻、自钻螺纹的主要几何参数：

大径/牙外径（d1），为螺纹牙顶重合的假想圆柱直径。螺纹大径基本代表螺纹尺寸的公称直径。小径/牙底径（d2）：为螺纹牙底重合的假想圆柱直径。牙距（p）：为相邻牙在中经线上对应两点的轴向距离。在英制中以每一英寸（4mm）内的牙数来表明牙距。

下表列举常用规格的牙距（公制）牙数（英制）

1、公制自攻牙：

规格	S T 1.5	S T 1.9	S T 2.2	S T 2.6	S T 2.9	S T 3.3	S T 3.5	S T 3.9	S T 4.2	S T 4.8	S T 5.5	S T 6.3	S T 8.0	S T 9.5
牙距	0.5	0.6	0.8	0.9	1.1	1.3	1.3	1.3	1.4	1.6	1.8	1.8	2.1	2.1

2、英制自攻牙：

规 格		4#	5#	6#	7#	8#	10#	12#	14#
牙 数	AB牙	24	20	20	19	18	16	14	14
	A牙	24	20	18	16	15	12	11	10

3、日标墙板钉：

规 格		6#	7#	8#	10#
粗牙	牙数	9	9	9	8
	牙距	2.82	2.82	2.82	3.18
细牙	牙数	18	16	15	12
	牙距	1.41	1.59	1.69	2.11

4、机械螺丝（机械牙）：

规格	公制（牙距）							英制(牙数)
	M2.5	M3	M3.5	M4	M5	M6	M8	4#	5#	6#	8#	10#	12#	1/4
粗牙	0.45	0.5	0.6	0.7	0.8	1.0	1.2	40	40	32	32	24	24	20
细牙	0.35	0.35	0.35	0.5	0.5	0.75	1.0	48	44	40	36	32	28	28

5、钻尾螺丝：钻尾螺丝有CSD（机械牙），BSD（自攻AB牙）两种。其牙距或牙数可分别参考机械螺丝（CSD牙）和自攻螺丝（BSD牙）。

（四）、牙山角度和尾尖角度：牙山角为牙侧与牙侧间的夹角、尾尖角为螺纹未端尖角。

1、自 攻 牙：牙山角度为60O，尾尖角度为45 O±5 O。

2、墙 板 钉：牙山角度为60O，（也可依客户要求生产，如45 O±5 O）尾尖角度为 25 O±3O。

3、夹 板 钉：（Chip board screws）牙山角度为40 O±3 O，尾尖角度为25O±3 O 或34O ±3O（客户特殊要求）。

4、钻尾螺丝：牙山角度为60 O±5 O，尾部针对不同规格的产品选用不同型号的夹尾针，夹尾的主要几何参数为夹尾径和伸出量。

第三章 材 料

一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。

（一）碳钢。我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。

1、低碳钢C%≤0.25% 国内通常称为A3钢。国外基本称为1008，1015，1018，1022等。主要用于4.8级螺栓及4级螺母、小螺丝等无硬度要求的产品。（注：钻尾钉主要用1022材料。）

2、中碳钢0.25%<C%≤0.45% 国内通常称为35号、45号钢，国外基本称为1035，CH38F，1039，40ACR等。主要用于8级螺母、8.8级螺栓及8.8级内六角产品。

3、高碳钢C%>0.45%。目前市场上基本没使用

4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、SCM435，10B38。泛沃螺丝主要使用SCM435铬鉬合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo。

（二）不锈钢。性能等级：45，50，60，70，80

主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。A1，A2，A4马氏体、13%Cr耐腐蚀性较差，强度高，耐磨性好。C1，C2，C4铁素体不锈钢。18%Cr镦锻性较好 ，耐腐蚀性强于马氏体。目前市场上进口材料主要是日本产品。按级别主要分SUS302、SUS304、SUS316。

（三）铜。常用材料为黄铜…锌铜合金。市场上主要用H62、H65、H68铜做标准件。

二、碳钢产品所使用的盘元：

序号	种 类	可选用的材质
1	4.8级六角螺栓	1008K 1010 1015K
2	6.8级六角螺栓	1032 1035 1040 CH38F 1039
3	8.8级六角螺栓	1035ACR(M10以下)1040ACR（M12以上）CH38F 1045ACR 1039 10B21 10B33 10B38
4	8.8级内六角螺栓	CH38F 1039 10B21（M10-M12） 10B33 （M14）10B38（M12-M24）10B21
5	10.9级六角螺栓	1045ACR 10B38
6	│8│级螺帽	1008K 1010
7	8级螺帽	1015(M<16) CH38F (M≥16)
8	10级螺帽	CH38F 1039 10B21 10B33
9	12级螺帽	1039 10B21 10B33 10B38
10	马车螺丝	1008 1010 1015
11	六角缘凸螺栓	CH38F 1039 10B21 10B33 10B38
12	六角木螺丝	1008K 1010
13	自攻钉、墙板钉 钻尾钉、夹板钉	1018 1022 CH22A
14	机螺钉 家俱螺丝	1008 1010

三、材料中各类元素对钢的性质的影响：

1、碳（C）：提高钢件强度，尤其是其热处理性能，但随着含碳量的增加，塑性和韧性下降，并会影响到钢件的冷镦性能及焊接性能。

2、锰（Mn）：提高钢件强度，并在一定程度上提高可淬性。即在淬火时增加了淬硬渗入的强度，锰还能改进表面质量，但是太多的锰对延展性和可焊性不利。并会影响电镀时镀层的控制。

3、镍（Ni）：提高钢件强度，改善低温下的韧性，提高耐大气腐蚀能力，并可保证稳定的热处理效果，减小氢脆的作用。

4、铬（Cr）：能提高可淬性，改善耐磨性，提高耐腐蚀能力，并有利于高温下保持强度。

5、钼（Mo）：能帮助控制可淬性，降低钢对回火脆性的敏感性，对提高高温下的抗拉强度有很大影响。

6、硼（B）：能提高可淬性，并且有助于使低碳钢对热处理产生预期的反应。

7、矾（V）：细化奥氏体晶粒，改善韧性。

8、硅（Si）：保证钢件的强度，适当的含量可以改善钢件塑性和韧性。

四、关于不锈钢材质之特性简介（304、316）

该三种材质均为300系列的奥氏体不锈钢，其化学成分如下：

名称	C	Si	Mn	P	S	Ni	Cr	Mo	Cu
304M	≤0.06	≤1.0	≤2.0	≤0.045	≤0.03	8.91-10.0	18.0-20.0	0	0
316	≤0.03-0.06	≤1.0	≤2.0	≤0.045	≤0.03	10.0-14.0	16.0-18.0	2.0-3.0	0
304HC	≤0.08	≤1.0	≤2.0	≤0.045	≤0.03	8.0-10.5	17.0-19.0	0	1.0-3.0

主要化学成分与不锈钢性能之关系：

1、碳 C 可增加硬度和强度，含量过高会降低其延展性和耐蚀性

2、铬 Cr 可增加耐蚀性、抗氧化性，使品粒细化，增加强度，硬度和耐磨性

3、镍 Ni 可增加高温强度、耐蚀性，降低冷加工硬化之速率

4、钼 Mo 增加强度，对氧化物和海水的耐蚀性优良

5、铜 Cu 利于冷加工成型，降低磁性

（三）材质之其它性能

1、以上材质正常状态无磁性。304M冷加工后略有磁性（1.6u-2.0u左右）；304HC磁性为（1.01u-1.6u左右）；316材质冷加工后磁性小于1.01u。

2、各材质均有良好的延展性，易冷加工成型，抗拉强度、屈服强度、均可达到要求。（Ts 抗拉强度 min　700N/mm, Ys 屈服强度　min 450N/mm）

（四）结论

1、304M、304HC、316三种材质是目前300系列奥氏体不锈钢使用最广的材质之一。各材质明显差异为：冷加工后材质磁性为316<304HC<304M。316材质抗化学品腐蚀，抗孔蚀性及抗海水耐蚀性能相对于304M及304HC要优良。

2、总之，不锈钢标准件特性为耐腐蚀、美观、卫生，但其强度、硬度正常情况下相当于碳钢（6.8级）故对不锈钢产品应不可撞击、敲打、注意维护其表面光洁度、精度，且不能和使用碳钢产品一样随便施加力量，亦不可施力过大，同时因不锈钢延展性好，在使用时产生钢屑易粘于螺帽牙级处，增加摩檫力，易导致锁死，而使用碳钢即使产生铁屑也会掉落，相对于不锈钢不易锁死。

第二部分 大螺丝

第一章 产品分类

一、产品大类

（一）、六角螺栓（HEXAGON HEAD BOLTS）

1，英制螺栓参照标准为ANSI/ASME B18.2.1，日标参照JIS B1180（韦氏牙）。英制参照BSW916（韦氏牙）。

（1）、HEX MACHINE BOLT：无华司、有束尾、半牙六角螺栓，

（2）、HEX TAP BOLT：无华司、无束尾、全牙六角螺栓，

（3）、HEX CAP SCREWS：有华司、有束尾、半牙六角螺栓，

2、公制螺栓参照标准如下，其相互区别如表所示：

老国标	新国标	ISO 标准	DIN(德标)
GB30	GB5780(半牙) GB5781(全牙) GB5782(半牙) GB5783(全牙)	ISO4016 ISO4018 ISO4014 ISO4017	DIN601 DIN558 DIN931 DIN933

(二）、马车螺丝/圆头方颈螺栓（Carriage Bolts）：

ANSI/ASME B18.5；DIN603 ； ISO 8677；GB12；GB14

（三）、内六角螺栓（Hexagon socket-head cap screws）：

DIN912 ； GB70 ； ISO4762 ； ANSI /ASME B18.3

（四）、六角木螺丝（Hexagon Head Lag Screws）：

ANSI/ASME B18.2.1 DIN 571

（五）、家俱螺丝（Furniture screws）：依客户标准

（六）、六角法兰螺栓(Hexagon Flange Bolt)：IFI 111 GB 5787 DIN 921

二、产品的识别

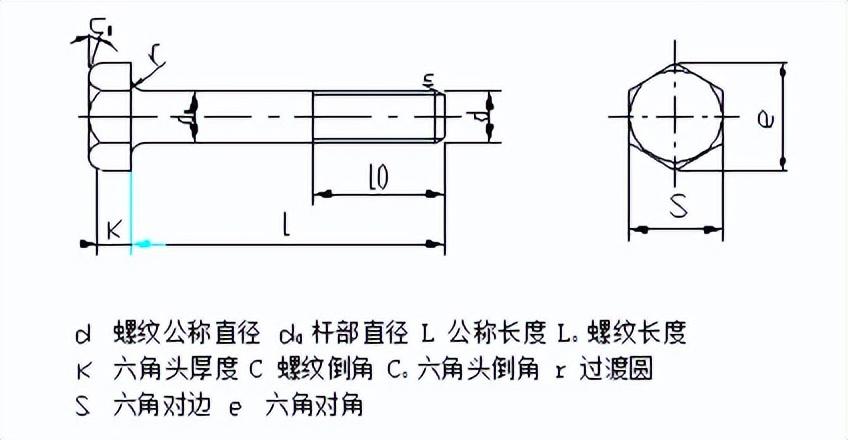

（一）、螺栓各部位图示：

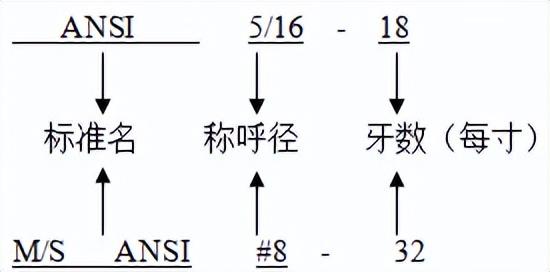

（二）、螺栓的标识：

三、标志、性能等级

（1）、标志。六角头螺栓和螺钉（螺纹直径≥5mm）。需在头部顶面用凸字或凹字标志，或在头部侧面用凹字标志。包括性能等级、厂标。碳钢：强度等级标记代号由“·”隔开的两部分数字组成。标记代号中“·”前数字部分的含义表示公称抗拉强度，如4.8级的“4”表示公称抗拉强度400N/MM2 的1/100。标记代号中“·”和点后数字部分的含义表示屈强比，即公称屈服点或公称屈服强度与公称抗拉强度之比。如4.8级产品的屈服点为320 N/mm2。不锈钢产品强度等级标志由“—”隔开的两部分组成。标志代号中“—”前符号表示材料。如：A2，A4等标志“—”后表示强度，如：A2-70

（2）、等级。碳钢：公制螺栓机械性能等级可分为：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共10个性能等级。不锈钢分为 60,70,80( 奥氏体)；50,70,80,110(马氏体)；45,60（铁氏体）三类。

第二章 工艺流程

一、生产流程：

（一）、盘元：

1、盘元是指自厂商购入原始盘条，一个盘元主要包括以下几个方面的参数：

A、厂牌 B、品名 C、规格 D、材质

E、炉号或批号 F、数量/重量

2、钢中的主要化学成份有：C、Mn、P、S、Si、Cu、Al，其中Al、Cu的含量越低越好。

（二）、退火：消除线材加工内应力，增加其可锻造性。

（三）、酸洗：除去线材表面的一层氧化膜，同时对线材进行表面润滑，以利抽线。
（四）、抽线：为了达到我们需要的线材直径。
盐酸 水洗 草洗 水洗（60-80℃） 磷酸盐 水洗 润滑剂

（五）、打头（成型）及辗牙：完成产品外形，并加以牙形的塑造。

（六）、热处理：改变螺丝的机械性能。

（七）、电镀：为了满足客户的要求进行的表面处理，同时也可以增加螺丝的某些性能。如防锈、美观等。

（八）、包装：依标准或客户要求将产品予以装盒/箱。

（九）、以上各工序详见第五部分。

第三部分 小螺丝

第一章 产品分类

一、产品大类：

（一）、自攻钉（Tapping screws）

1、参照标准：英制自攻钉参照标准为ANSI/ASME B18.6.4，公制的参照标准有GB845（R+）、GB846（F+）、GB847（O+）、JIS B1115（-）、JISB1122（+）JISB 1126 （HW）、JISB1127（HF）、JIS B1125 、DIN7971、DIN7972、DIN7973、DIN7981、DIN7982、DIN7983、ISO1479（H）、ISO1481（B-）、ISO1482（F-）、ISO1483（O-）、ISO7049（P+）、ISO7050（F+）、ISO7051（O+）。

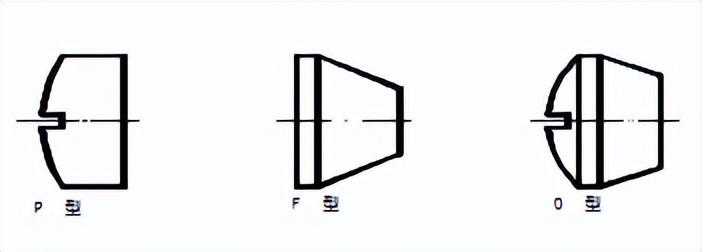

2、头型：新、老国标中均有三种头型：老国标为圆头（R），沉头（F）和半沉头（O），新国标有盘头（P）、沉头（F）和半沉头（O），英制自攻钉有各种头型。目前常见的自攻钉头型有如下：

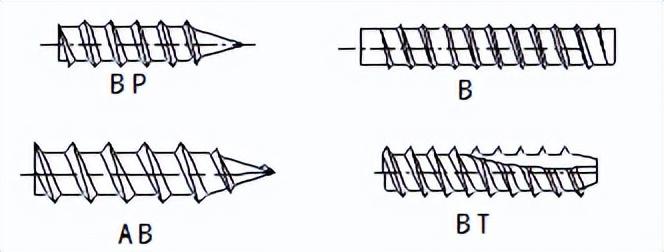

3、牙型：目前自攻钉牙型有A、AB 、B、BT、BP\BF、C、D、T等牙型，各种牙型如图所示。查阅：U.S.A.紧固件标准（原版）第13页。

4、AB牙和A牙的区别：

①新版IFI标准已将A牙产品淘汰，但由于市场需要，一些企业也都在生产A牙产品。A 牙AB牙产品主要区别在于其牙数不同，（如表一所示）。

②A牙和AB牙牙外径和牙底径也不相同（如表二所示）。

③盘头14#A牙和AB牙产品头部尺寸不同（如表三所示），其他规格产品基本尺寸等则相同。

表一

规 格		4#	5#	6#	7#	8#	10#	12#	14#
牙 数	AB牙	24	20	20	19	18	16	14	14
	A牙	24	20	18	16	15	12	11	10

表二

规 格				4#	5#	6#	7#	8#	10#	12#	14#
牙 外 径	AB牙	下 限		2.79	3.20	3.43	3.79	4.09	4.65	5.13	6.10
		上 限		2.90	3.30	3.53	3.91	4.22	4.80	5.46	6.25
	A 牙		下 限	2.79	3.20	3.45	3.86	4.11	4.78	5.46	6.30
			上 限	2.90	3.30	3.58	4.01	4.27	4.93	5.61	6.45

表三

检测项目	头 径	割沟 头厚	割沟深	割沟宽	十字 头厚	十字深	十字宽
牙 型
A	11.60-12.09	3.20-3.53	1.72-2.10	1.63-1.90	3.96-4.29	3.00-3.66	6.81-7.1
AB	12.05-12.42	3.34-3.58	1.81-2.13	1.66-1.83	4.15-4.37	3.03-3.58	6.84-7.06

5、长度及牙长：

（1）长度规格：本公司现在生产的自攻钉都是全牙，（客户有要求时，依其指定之标准）

（2）长度的测量：对沉头和半沉头型螺钉，其长度应从未端测量到头顶面。

（3）长度允许公差：

①AB牙和BP牙的允许公差为，当称呼长小于等于1英寸时，允许公差为±0.03in， 大于1英寸时为±0.05in。

②B、BT、C和T牙，长度允许公差为当称呼长在3/4 in以上时，其允许差为-0.03in,大于3/4 in到1-1/2 in,其允差为-0.05 in, 大于1-1/2英寸其允许公差为-0.06 in。

（4）牙长的规定：

对AB、B、BP、BT牙的要求：完整螺纹应加工得尽可能接近头部，在头部下Y这段距离，要保证螺纹小径尺寸在规定的极限内，如下表所示。

②公称长度大于表列产品，其最小完整螺纹长度应不小于下表所列LT的规定。

表四 AB、B、BF、BP和BT牙自攻钉的螺纹长度

螺纹 公称 尺寸	L	LT	Y
	螺钉公称长度	完整螺纹长度	头下无螺纹长度
		Min（in）	Max（in）
4#	13/16	0.67	0.042
5#	15/16	0.75	0.050
6#	1＂	0.83	0.050
7#	1-1/8	0.91	0.053
8#	1-1/4	0.98	0.056
10#	1-3/8	1.14	0.062
12#	1-5/8	1.30	0.071
1/4	1-13/16	1.50	0.071

（二）、墙板钉

1、参照标准：JIS B 1125、GB/T 14210-93C 以及客户指定标准。

2、头型：目前墙板钉头型有喇叭头（DW），但也有大扁头华司（TW）及华威头（AF）。

3、牙型：

（1）墙板钉主要有两种牙型：细牙和粗牙，其牙距和牙数如下表所示。细牙又分双牙双出和双牙单出以及高低牙，粗牙为单牙单出。通常状况下牙山角度是60O，尾尖角度是25O±3O，但有些客户要求牙山角度为45O±5O。

规 格	粗 牙		细 牙
	牙 数	牙 距	牙 数	牙 距
6	9	2.82	18	1.41
7	9	2.82	16	1.59
8	9	2.82	15	1.69
10	8	3.18	12	2.11

（2）由于墙板钉（细牙）有攻速要求，而尾尖裂痕、尾尖过尖、钝尾、尾牙火烧，等都可能导致攻速不足，故特对其攻速做如下表规定：

称呼径d	推力KG	板厚mm	攻入时间（最大）S	转速rpm
2.9	12	0.6	1.5	2500-3000
3.5	15	1.0±0.10	2.5
3.9			2.5
4.2			3.0
4.8			3.5

4、长度：

（1）、称呼长度在3/8in以上的产品，尺寸公差一般取下限。称呼长L在2 in以内（公制为50mm），都为全牙（LT）产品。称呼长2in～3in ，其牙长为 2 in；3 in以上时，牙长为2-1/2。有此客户特殊要求牙长为称呼长的2/3。即LT=2/3×L。

（2）、称呼长在4 in以上（公制100 mm）的产品，都容易弯曲，故有跳动度之要求，弯曲有两种形式：一种是辗牙造成，即从第一牙弯曲，另一种是热处理造成，即整体成弧线。

（三）、钻尾螺丝

1、参照标准：ANSI/ASME B18.6.4 、 DIN7504。

2、目前常见的钻尾螺丝头型有六角华司头(HW)、盘头(P)、平头(F)。

3、牙型主要有BD牙及CD牙，它们的区别在于BD牙的牙型为自攻钉中AB牙的牙型，而CD牙为机械牙。

4、长度：当称呼长在1-1/2 in以内时为全牙，大于1-1/2 in时为半牙，牙长为1-1/2 in。

5、BSD型和CSD型螺钉简介：

（1）、BSD型的螺钉应有间距螺纹以及不同形状的钻头端部，钻头常用2号或3号，其设计与不同的板材厚度条件相适应。当公称长度等于或小于1.50 英寸时，都为全牙螺钉，头部下螺纹空的包括螺纹收尾在内，应为1个螺距，如可能应更小。

（2）、CSD型螺钉，是机螺钉螺纹，其直径——螺距的组合近似于统一螺纹，以及不同形状的钻头端部，端部标记为2号或3号，其设计型式与不同的板材厚度条件相适应，CSD型螺钉不需接受螺纹测量，但应符合标准规定的尺寸，一般在那些采用机螺钉螺纹比间距螺纹更有利的地方，就采用CSD型螺钉，CSD型螺钉公称长度等于或小于1.50in的螺钉应为全螺纹螺钉、头部下螺纹空白包括螺纹收尾在内， 应为1个螺距，或更小。

6、BSD型和CSD型螺钉夹尾模的选择：

通常状况下，6#（含）以下用2号尾，8#（含）以上用3号尾，8#、10#之规格长度在1/2（含）以下时，（平头称呼长在5/8（含）以下时），则做2号尾，其余10#以上超过此规格长度做3号尾，另平头BSD 2、3号尾所需长度下限值为：

7、螺丝攻速的要求

钻尾螺丝的主要特性为钻透性，如果刀口径过小，表面硬度过低，及夹尾不良都可能造成攻速不足。SAEJ78和DIN7504，对攻速分别作了如下规定：

规格 D	推力Ib （kg）MAX	板厚inch （mm）	攻入时间 （S）Max	转速 rpm		规格 D	推力kg Max	板厚 mm	攻入时间 （S） Max	转速 rpm
4#	30（13）	0.065 ±0.003 (1.65 ±0.07)	2.0	2500		ST2.9	15	0.7+0.7	3	1800- 2500
6#	35（15）		2.5			ST3.5	15	1+1	4
8#	35（15）		3.0			ST3.9	15	1+1	4.5
10#	40（18）		3.5			ST4.2	25	1.5+1.5	5
12#	50（22）		4.0	1800		ST4.8	25	2+2	7
14#	50（22）		4.5			ST5.5	35	2+3	11	1000- 1800
						ST6.3	35	2+3	13

（四）、夹板钉

1、参照标准：客户要求

2、头型：目前常见的主要是平头、盘头、大扁头。槽型多为米字槽，还有梅花槽。

3、牙型：夹板钉、牙山角度为400，一边是250，一边是150，使产品有一定的自锁功能，尾尖角度为250±30或340±30，一般短规格尺寸尾尖角度为340±30，三夹板钉一般要牙底比较光滑，不能有铁屑存在。因为不光滑导致产品很难旋入硬质木头，同时也会有断头现象存在，也就是旋入测试可能达不到要求。另如有铁屑存在，电镀时无法镀到基体，当螺钉旋入木头时，铁屑脱落，使基体容易腐蚀，造成产品生锈。

（五）、机螺钉：

1、参照标准：

（1）、公制：GB65-85（B-）、GB67-85（P-）、GB68-85（F-）、GB69-85（O-）GB818-85（P+）、GB819-85（F+）、GB820-85（O+）、DIN963-85（F-）DIN964-85（O+）、DIN965-85（F+）、DIN966-85（O+）、JISB1111-96

（2）、英制：ANSI/ASME B18.6.3

2、头型：和自攻钉一样，新、老国标中均有三种头型，老国标为圆头（R）沉头（F）和半沉头（O），新国标有盘头（P）、沉头和半沉头，英制机螺钉头型和英制自攻钉一样，存在如下几种头型:

3、牙型：机螺钉牙型就是机械牙，牙距如下表所列：

（1）、公制

规 格		M2.5	M3	M3.5	M4	M5	M6	M8	M10
牙 距	粗牙	0.45	0.5	0.6	0.7	0.8	1.0	1.25	1.5
	细牙	0.35	0.35	0.35	0.5	0.5	0.75	1	1.25

（2）、英制：

规 格		4#	5#	6#	8#	10#	12#	1/4	5/16	3/8
牙 距	粗牙	40	40	32	32	24	24	20	18	16
	细牙	48	44	40	36	32	28	28	24	24

4、长度：本公司生产的机螺钉目前都为全牙。

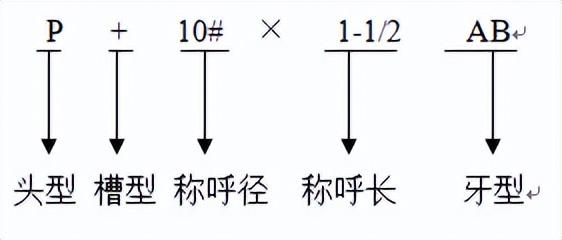

二、产品识别：

第二章 工艺流程

一、生产流程：

1、自攻钉（夹板钉）:

2、机械螺丝：

3、钻尾螺丝（割尾螺丝）:

第三章 机械性质

一、自攻钉机械性质要求

1、心部硬度：标准值HRC28-38，本公司产品实测值约为HRC31-33。测试时取距尾部1-2倍称呼径的截面上进行，如果称呼长太短，可以先镶埋，然后再测硬度。

2、表面硬度：标准MIN HV450，本公司产品实测为HV530左右。

3、渗碳层：标准4#-6#：0.05-0.18mm，8#-12#：0.10-0.23 mm，14#：0.13-0.28 mm。

渗碳主要目的增强表面硬度，保证牙的强度，如果脱碳过深，渗碳又不足，会使牙的强度达不到要求，即做旋拧入试验时，牙受损伤。

4、扭力：

标准	规 格	4#	5#	6#	7#	8#	10#	12#	14#
	A牙	14	21	28	35	45	56	96	145
	AB牙	14	21	28	35	45	65	102	165

5、拧入试验：将自攻钉拧入一有预留试孔的钢板内，自攻钉应在试板内成形出相配的螺纹，而螺钉本身的螺纹不发生变形和损坏，直到未端锥度螺纹完全过试板。拧入试验仅适用于AB、B、BP等型式的自攻钉。IFI中规定：试验板应用半硬低碳冷轧钢制备，钢板硬度为洛氏70–85HRB。钢板标准规格即厚度见下表，试孔应冲或钻，允差为规定公称直径（见下表）±0.025mm。

规 格	6#	7#	8#	10#	12#	1/4
试板厚度 （mm）	1.85-1.95			3.12-3.23		4.68-4.84
孔径（mm） ±0.025	2.95	3.26	3.45	4.04	4.76	5.50

二、墙板钉：

1、心部硬度：标准：HRC24-45、本公司产品实测为HRC35-38左右。

2、表面硬度：标准：HV600-800、本公司产品实测为HV660-710左右。

3、渗碳层：4#-6# 0.05-0.18mm、8#-12#0.10-0.23、14# 0.13-0.28.

4、弯曲度：要求为150 -450

5、盐雾试验：一般为MIN 48h。

6、扭力：

规 格	6#	7#	8#	10#
扭 力	21	28	35	58
本公司实测	35	42	56	96

7、攻入测试：详见第一章描述。

三、钻尾螺丝：

1、心部硬度：标准：HRC32-40 本公司产品实测为HRC31.7-39.0。

2、表面硬度：标准：HV600-700本公司产品实测为HV620左右。

3、渗硬层： 4#-6# ：0.05-0.18mm

8#-12#：0.10-0.23mm

14#：0.15-0.28mm

4、扭力：

规 格	钻 尾 螺 丝
	TYPE BSD		TYPE CSD
	INCH-LB	KG-CM	INCH-LB	KG-CM
4#（2.9）	14	16	14	16
6#（3.5）	24	28	24	28
8#（4.2）	42	48	48	55
10#（4.8）	61	70	65	75
12#（5.5）	92	106	100	115
14#（6.3）	150	173	156	180

5、攻速详见第一章描述。

第四章 表面缺陷

一、打头容易产生之不良现象及原因分析

1、偏心：二冲安装不良及调机不当。

2、歪头：一冲安装不良及调机不当。

3、头部不圆：一冲模的选择不当或一冲成型不够饱满。

4、打模裂痕：打模破裂或打模R角不当，使打模被二冲撞刮。

5、头部双层：一冲成型不良。

6、毛边：一冲成型不良、主要是冲棒与冲模孔之间间隙过大或冲棒太短引起。

7、裂角：冲针破裂或二冲与打模相不重。

8、头部开裂：材质问题，或一冲模使用错误（如打盘头用六角华司头的一冲模），以及润滑油的原因。

二、辗牙易产生不良现象及原因分析

1、加工裂痕：牙板破旧及调机不当。

2、钝尾：调机不当，牙板太旧。

3、火 烧：两牙板间距偏大，或送料时间不对。

4、歪尾：牙板座上之控制螺丝逼得太紧。

5、断尾：牙板磨损及调机不当。

6、牙山不饱：调机不当

7、尾牙未搓至尾尖。

8、歪杆：矫正块未矫好。

9、牙底粗糙：牙距未调好。

第三部分 螺帽

第一章 产品分类

一、产品大类

（一）、英制螺帽

1、依据ANSI/ASME B18.2.2、ANSI/ASME B18.6.3.（机械螺帽）、BSW916、JIS B 1181。

按其特性又可分为：普通螺帽(FINISHED HEX NUTS )(1/4以上含1/4规格)–– FIN

薄型螺帽(FINSHED HEX JAM NUTS)( (1/4以上含1/4规格)––JAM

重型螺帽(HEAVY HEX NUTS) (1/4以上含1/4规格)––HVY

机械螺帽(MACHINE SCREW NUTS)(#4-40-3/8规格)–– M/S

2、美制螺帽之区别：普通型、重型、薄型螺帽其可制造规格为1/4-1 1/2，机械型螺帽可制造规格为3/8以下。英制螺帽相互区别主要在厚度，对边上也略有不同。

A、薄型螺帽和普通型对边一样，但薄型螺帽厚度比普通螺帽厚度要小。

B、机械螺帽对边比普通型螺帽大，厚度比薄型大、比普通型小。

C、重型螺帽对边比机械螺帽大，厚度加厚，其厚度略小于称呼径。

现以3/8螺帽为例：

规 格		普通型	薄型	重型	机械型
3/8-16	对边	14.00-14.27	14.00-14.27	16.99-17.98	15.42-15.88
	厚度	8.13-8.56	5.33-5.77	8.66-9.58	6.07-6.53

3、英制韦氏牙螺帽之区别（BSW916与JIS B 1181）：

规 格 标 准		1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1
BSW916	对边	11.05-11.30	13.08-13.34	14.86-15.24	17.65-18.03	20.32-20.83	22.86-23.37	25.02-25.65	29.85-30.48	32.26-33.02	36.83-37.59
	厚度	5.08-5.59	6.35-6.86	7.92-8.43	9.53-10.03	11.10-11.86	12.70-13.46	14.27-15.29	17.45-18.49	19.05-20.57	22.23-23.75
JIS B 1181	对边			16.75-17.00	18.65-19.00	20.65-21.00		25.65-26.00	31.60-32.00	34.60-35.00	40.60-41.00
	厚度			7.80-8.00	8.80-9.00	9.80-10.00		12.80-13.00	15.80-16.00	17.80-18.00	19.75-20.00

（二）、公制螺帽

注：表中尺寸均为规格上限。标准之区别：老国标、新国标、国际标准、德标、意标

规 格	老 国 标								新国标		国 际 标 准				德 标		意 标
	GB51		GB52		GB53		GB54		GB6170		ISO4032		ISO4035		DIN934		UNI5587
	对边	厚度	对边	厚度	对边	厚度	对边	厚度	对边	厚度	对边	厚度	对边	厚度	对边	厚度	对边	厚度
M3			5.5	2.60			5.5	2.20	5.5	2.4	5.50	2.4	5.5	1.80	5.5	2.4	5.52	3
M4			7.0	3.44			7.0	2.70	70	3.2	7	3.2	7	2.2	7	3.2	7.	4
M5			8.0	4.24			8.0	3.20	80	4.7	8	4.7	8	2.7	8	4	8	5
M6			10.0	5.24			10.0	4.24	10	5.2	10	5.2	10	3.2	10	5	10	6
M8	12	6.24	14.0	6.24	12	5.24	14.0	5.24	13	6.8	13	6.8	13	4	13	6.5	13	8
M10	14	8.29	17.0	8.29	14	6.24	17.0	6.24	16	8.4	16	8.4	16	5	17	8	17	10
M12	17	10.29	19.0	10.29	17	7.29	19.0	7.29	18	10.8	18	10.8	18	6	19	10	19	12
M14	19	11.35	22.0	11.35	19	8.29	22.0	8.29	21	12.8	21	12.8	21	7	22	11	22	14
M16	22	13.35	24.0	13.35	22	8.29	24.0	8.29	24	14.8	27	14.8	24	8	24	13	24	16.0
M18	24.0	14.35	27.0	14.35	24.00	9.29	27.00	9.29	27.00	15.80	27	15.8	27	9	27	15	27	18.
M20	27.00	16.35	30.00	16.35	27.00	9.29	30.00	9.29	30.00	18.00	30.	18	30	10	30	16	30	20.
M22	30.00	18.35	32.00	18.35	30.00	10.29	32.00	10.35	34.00	19.40	34.	19.4	34	11	32	18	32	22
M24	32.00	19.42	36.00	19.50	32.00	12.29	36.00	10.53	36.00	21.50	36	21.5	36	12	36	19	36	24

注：表中尺寸均为规格上限。

2、参照标准如下

老国标	新国际	国际标准	德标	意标	日标
GB51-76小六角	GB6170六角	ISO4032六角	DIN934	UNI5587	JISB 1181
GB52-76六 角	GB6171细牙	ISO4035薄型
GB53-76小六角扁	GB6172薄型	ISO4775重型
GB54-74六角扁	GB6173薄型
	GB6177六角法兰面	ISO4161六角法兰面

二、产品的识别：

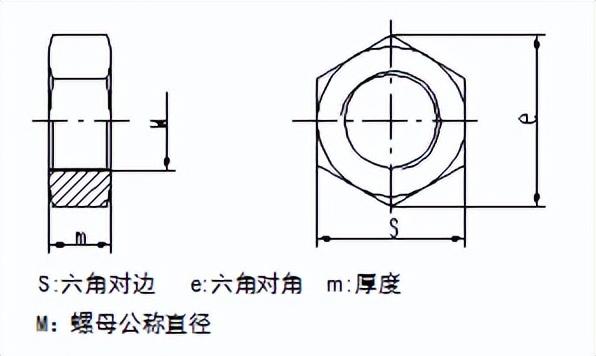

（一）、螺帽各部位图示：

美标螺帽表示法 示例:

德标示例 （国标、ISO标准基本相同）：

三、性能等级：

性能等级≥8以及05级的螺帽必须在其支承面或侧面打凹字，或在倒角面打凸字标记，并且螺纹直径≥5mm的六角螺帽才需要标记。

四、螺帽螺纹的种类

（一）、为各国所制定的螺纹种类很多，目前，本公司生产的螺纹种类有以下几种：

M——公制粗牙、细牙、极细牙

UNC——联合制粗牙（英制）

UNF——联合制细牙（英制）

W——韦氏牙粗牙、细牙（JIS）

另外英制中还有8螺纹系列（8-UN）、12螺纹系列（12-UN）。

（二）、螺纹精度等级：

公制（DIN、ISO、GB）分为6H、6G等级。通常状况下是6H级。公制日标（JIS）分为Ⅰ级、Ⅱ级、Ⅲ级等三种。通常状况是Ⅱ级。

2、英制为1B、2B、3B通常状况下是2B等级。

3、目前攻牙使用到的牙攻之牙山角度为二种：600和550，600有公制牙、英制 UNC UNF等，550有韦氏牙有BSW 、BSF等。

4、螺纹主要几何参数为：螺纹大径、牙距、螺纹中径、螺纹上升角度。以上几点都影响到螺纹精度，详见第一部份叙述。

热浸镀锌螺帽相关要求：由于热浸镀电镀层较厚（一般为40um以上），考虑其对螺纹精度的影响，故热浸镀锌螺帽在成型时，其孔径须比一般螺帽略微放大，我司具体要求如下：

产品种类	英 制		公 制
孔径加大尺寸mm	≤7/16	＞7/16	M10-M14	M16-M20	M24	M27	M30
	0.41	0.53	0.35	0.40	0.45	0.50	0.55

2、对边、厚度最终控制尺寸其上限比规格上限加大0.5mm。

第二章 工艺流程

一、生产流程：

（一）、8级以下螺帽

（二）、8级螺帽

（三）、公制10、12级，英制5级以上螺帽

（三）、公制10、12级，英制5级以上螺帽：

二、各工序简介详见第五部分描述。

第三章 机械性质

产品机械性质依据：

（1）、DIN之产品机械性质检验依据DIN267.4执行。

（2）、ISO之产品机械性质检验依据ISO898.2执行。

（3）、GB之产品机械性质检验依据GB3098.2执行。

（4）、ANSI/ASMEB18.2.2之产品机械性质检验依据SAE J995、ASTM A563执行。

（5）、JIS B1181产品机械性质检验依据JISB1052执行。

性能等级之标识及机械性质要求：

（一）、GB3098.2:

等效采用ISO898.2适用于碳钢或合金钢制造的，公称高度≥0.5D的，需要规定保证载荷，螺纹直径为3-39mm的粗牙6H螺帽。

1、标记：

（1）、标记方法：

公称高度大于或等于8D螺帽，用螺栓性能等级标记的第一部分数字标记，该螺栓应为可与该螺帽相配螺栓中最高性能等级的螺栓，螺栓与螺帽使用中配合等级如下：

产 品	性 能 等 级
螺 栓	3.6 4.6 4.8	3.6 4.6 4.8	5.6 5.8	6.8	8.8	8.8 9.8		10.9	12.9
螺 帽	4	5		6	8	9		10	12
适用规格	>16	≤16	全部	全部	全部	16-39	≤16	全部	≤39

公称高度大于或等于0.5D而小于0.8D螺帽: 用于”O”及一个数字标记，其中数字表示用淬火硬芯棒测出的保证应力的1/100，而“O”表示这种螺帽组合件的实际承载能力比数字表示的承载能力低如04、05级。

（2）、等级：公制螺帽机械性能等级可分为：04、05、4、5、6、8、9、10、12级。

2、机械性能要求：依GB3098.2 规定方法执行机械性能测试，符合下表相应要求：详见：螺栓、螺钉、螺柱：《紧固件基础》GB|T3098.2—2000,第61—81页表1至表16。母：《紧固件基础》GB|T 3098.2—2000第83页至98页表1至表7。

3、通常在螺栓和螺帽配合使用件,可能发生以下几种失效形式：A、螺杆断裂。B、螺杆的螺纹脱扣。C、螺帽的螺纹脱扣。D、螺帽和螺杆的螺纹都脱扣。由于螺杆断裂是突然发生的。比较容易发现，脱扣是逐渐发生的，很难发现，所以对螺纹连接的设计，总希望失效形成是螺杆断裂。

SAE J995（钢螺帽STEEL NUTS）：

此标准涵盖了适合使用於汽车和相关工程用途之三个等级螺帽的机械性质和材质要求，其尺寸大小从1/4至1 1/2in（含）。

1、标记：

2级螺帽不需要任何等级标识。除非顾客有规定。5级、和8级六角螺帽，规格1/4 至1 1/2英寸必须有等级识别标记。

2、机械性能要求：螺帽应按产品的类型等级，规格符合下表相应的机械性能要求：

等级 标记	公称尺寸直径 （英寸）	安全负荷应力PSI		洛氏硬度	等级识别标记
		UNC 8UN	UNF 12UN和更细牙
2（1）	1/4-1 1/2	90，000	90，000	MAXHRC32
5	1/4-1（含）	120，000	109，000	MAXHRC32
	1-1 1/2	105，000	94，000	MAXHRC32
8	1/4-5/8（含）	150，000	150，000	HRC24-32
	5/8-1（含）			HRC26-34
	1-1 1/2			HRC26-36

注：（1）、2级通常仅适用于四方螺帽（SQUARE NUTS），而四方螺帽通常也仅用于2级。

、ASTM A563 （碳钢、合金钢螺帽）

此标准适用于一般结构用与机械用螺栓、螺柱和其它外螺纹组件使用的八种等级碳钢与合金钢螺帽

标记：

（1）、标记方法：

①符合O、A、B级螺帽不需标记，除非订单特别要求。

②其余等级螺帽
