我国科学家造出世界最细“金属线”！一根串起4000个原子

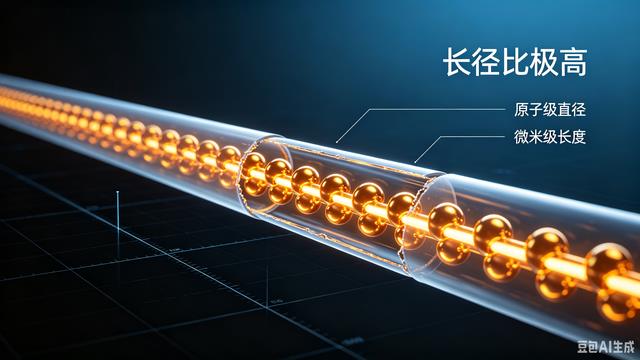

2026年8月21日，国际顶级学术期刊《科学》（Science）在线发表了一项来自中国科研团队的重磅成果——北京高压科学研究中心李阔团队联合南开大学、北京大学等单位，创新应用高压固相拓扑聚合新策略，在国际上首次合成了微米级长度、原子级粗细且结构稳定的碳包裹单金属原子链。这项成果将单原子直径“金属线”的合成长度首次突破微米级，单根原子链能连续串联4000个以上铜原子。按直径和长度同比例缩放，这相当于一条4米长的家用铜线。

这是人类在原子尺度材料制备领域的一次里程碑式跨越。本文将从技术突破、行业影响、市场价值、风险挑战、市场前景、竞争格局、投资机会及发展趋势八个维度，对这一重大成果进行全面深入的分析。

一、成果的突破与创新

1.1 破解“不可能三角”：长度、稳定性、批量制备首次兼得

单金属原子链被学术界公认为一维纳米结构的终极极限。它细到仅有一个原子的直径，是科学家探索微观世界低维物理规律的理想研究对象。然而，这类材料的研发长期面临严峻挑战。正如李阔团队所指出的：部分制备手段只能在超高真空条件下实现，脱离这一环境便易损毁；另有方法虽能实现稳定批量制备，但原子链长度极为有限。链长度、稳定性、批量制备三者长期难以兼顾，严重制约着相关基础研究和应用潜力的释放。

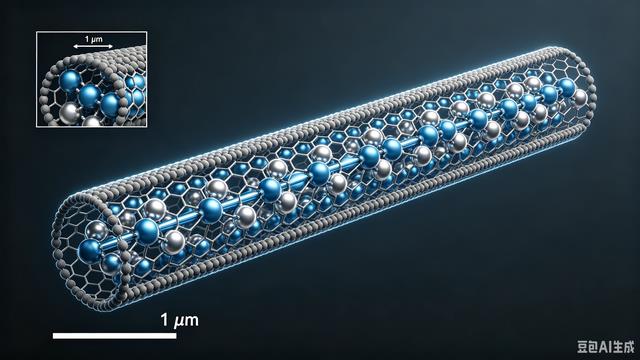

李阔团队的突破性创新在于，首次同时解决了这三个核心难题。借助巴黎爱丁堡压机，团队批量制备出大尺寸碳包覆铜单原子链单晶，单根剥离后的原子链长度突破1微米。相比过去国际上制备的样品，链长提升了两个数量级以上。这意味着，人类第一次拥有了可以在常规环境下稳定存在、可供系统研究和实际应用的原子级金属线材料。

1.2 “保护套管”策略：高压固相拓扑聚合新思路

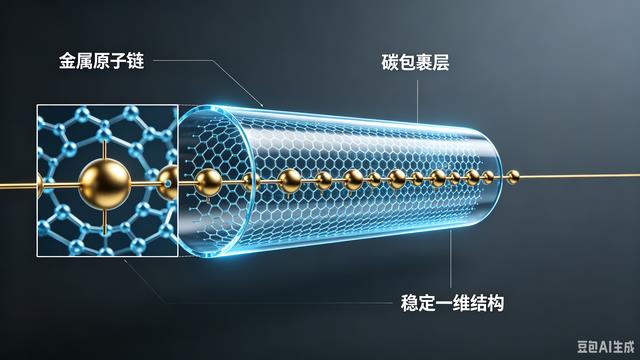

从技术路径来看，这项成果的核心创新在于高压固相拓扑聚合策略的提出与应用。研究团队选取了β-酞菁铜晶体作为原料，借助高压精准压缩分子间距。到达临界条件后，原料外围分子环相互连接聚合，形成一层致密牢固的碳质“保护鞘”，将内部一串排列整齐的铜原子牢牢包裹锁定。根据公开信息，这一过程需要在超过21 GPa（吉帕）的压力下完成。

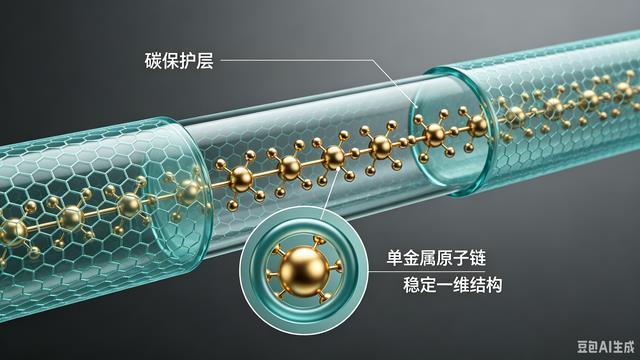

这一思路的巧妙之处在于“一石二鸟”：碳质保护鞘既赋予了原子链在常规环境下的结构稳定性，又为后续的器件集成提供了天然的保护层。李阔将其形象地比喻为“给脆弱的细丝套上一层坚固的保护套管”。

1.3 方法普适性：从铜到钴、镍、锌的拓展

尤为值得关注的是，该制备方法并非铜原子链的“孤例”。研究团队证实，这一方法还可推广至钴、镍、锌等多种金属。这意味着高压固相拓扑聚合可能成为一种通用性的单金属原子链制备平台技术，为不同金属元素的原子级一维材料研究打开了大门。不同金属原子链可能展现出迥异的电学、磁学和催化性能，这将极大拓展该技术的应用边界。

二、对行业的影响

2.1 颠覆纳米电子学的材料基础

当前，半导体行业正面临物理极限的严峻挑战。随着制程工艺不断逼近摩尔定律的终点，传统硅基材料在亚10纳米尺度上面临严重的量子隧穿效应和功耗问题。原子级金属线的出现，为下一代纳米电路提供了全新的材料选项。

中国科学院院士毛河光明确指出：“原子尺度的超细金属线有望为下一代纳米电路、柔性穿戴电子器件等提供全新材料选项，为我国新型低维功能材料的研发开辟新路径。”原子级金属线如果能够实现可控集成，将有可能在逻辑器件、互连线路等领域带来从“自上而下”光刻到“自下而上”原子组装的范式转变。

2.2 推动柔性电子与可穿戴设备升级

柔性穿戴电子器件是另一个可能率先受益的领域。原子级细度的金属线在弯曲、拉伸等形变条件下具有天然的优势——其原子尺度的直径使得宏观形变几乎不会在材料内部产生显著的应力集中。碳质保护鞘的存在更进一步增强了其力学可靠性。对于需要反复弯折的柔性显示屏、电子皮肤、可穿戴传感器等产品而言，这种材料特性具有极高的吸引力。

2.3 催化与能源领域的潜在应用

单金属原子链在催化领域同样展现出巨大潜力。单原子合金因其高比表面积和独特的原子构型，在石油化工、电池、燃料电池等领域已被广泛关注。原子链形态的单金属材料，其表面原子几乎百分之百处于暴露状态，催化活性位点的密度达到理论极限，有望在电催化、氢能制备、二氧化碳还原等方向实现突破性进展。

三、市场价值分析

3.1 纳米线市场高速增长，原子级产品占据价值高地

从全球纳米线市场来看，这一赛道正处于高速增长通道。数据显示，2024年全球纳米线市场规模约为2.893亿美元。预计将从2025年的3.381亿美元增长至2032年的11.2亿美元，年复合增长率达到16.1%。贵金属纳米线市场同样增长迅猛，预计2025至2035年间将从5.354亿美元增长至9.145亿美元。

单金属原子链作为纳米线的“终极形态”——直径达到原子级极限——在这一市场中处于金字塔尖的价值位置。虽然目前仍处于实验室阶段，但其单位重量的价值量有望远超普通纳米线产品。参考单原子催化剂领域“将大宗商品碳和金属盐转化为价值百倍的高性能单原子催化剂”的价值逻辑，原子级金属线的附加值空间极为可观。

3.2 从实验室到产业化的价值释放路径

需要清醒认识到，当前这一成果仍属于基础研究突破阶段，距离大规模产业化还有相当距离。根据行业惯例，从实验室成果到中试阶段、再到规模化量产，通常需要5至10年甚至更长的时间。有分析指出，单原子层金属材料从实验室到中试阶段的目标是在2027年前实现厘米级尺度的批量制备。而半导体晶圆生产线的基本单位是300毫米硅片，两者在尺度上至少相差一个数量级。

但这也意味着，率先掌握原子级金属线可控批量制备技术的国家和企业，将在下一代电子材料的产业竞争中占据先发优势。这一技术壁垒一旦建立，后来者将面临极高的追赶成本。

四、风险与挑战

4.1 技术风险：从微米到厘米的跨越之难

当前1微米的链长虽然较以往提升了两个数量级，但距离产业化应用仍有巨大差距。以半导体互连为例，芯片中互连线的总长度动辄以公里计。从1微米到1厘米（提升4个数量级）、再到1米（提升6个数量级），每一步都是巨大的技术挑战。此外，原子链的取向控制、定位组装、与现有半导体工艺的兼容性等问题均有待解决。

4.2 成本风险：高压设备的规模化瓶颈

高压固相拓扑聚合需要借助巴黎爱丁堡压机等大型高压设备，在超过21 GPa的压力下完成。这类设备的运行成本高昂、产能有限，目前仅适用于实验室规模的样品制备。如果要实现工业化量产，高压设备的吞吐量和经济性将构成严峻挑战。如何在保持材料质量的前提下大幅降低成本，是产业化道路上必须跨越的门槛。

4.3 市场竞争风险：全球竞逐一维原子材料

单原子链并非中国独有的研究方向。国际上，碳原子链（carbyne）的研究同样是热点。2026年6月，英国利物浦大学等机构在《Nature Chemistry》上发表了关于碳原子链电子输运性质的研究，发现碳链超过10个原子后会从半导体态转变为高导电金属态。此外，碳纳米管封装碳链、脉冲等离子体重构等路线也在同步推进。在单金属原子链领域，德国亥姆霍兹德累斯顿罗森多夫研究中心等机构也在开展相关研究。中国虽在本轮成果中领先，但全球竞争格局远未定型。

4.4 商业化风险：缺乏成熟的应用生态

原子级金属线是一个“先有材料、后找应用” 的典型场景。目前，尚无成熟的终端产品基于原子级金属线进行设计。从材料突破到产品落地，需要材料科学家、器件工程师、系统设计师、产业链上下游的协同推进，这一过程充满不确定性。即便材料性能优异，如果无法融入现有的制造体系和设计流程，商业化之路依然漫长。

五、市场前景展望

5.1 短期（3-5年）：基础研究深化与概念验证

未来3至5年，原子级金属链的研究重点将集中在以下几个方面：一是进一步延长链长，力争从微米级向毫米级迈进；二是深化不同金属原子链的性能表征，建立系统的物性数据库；三是开展概念验证型器件的研制，如单原子链场效应晶体管、传感器原型等。这一阶段的“市场”主要体现在科研经费和政府采购层面，商业化收入极为有限。

5.2 中期（5-10年）：中试突破与 niche 市场切入

如果技术进展顺利，5至10年内有望实现厘米级原子链的批量制备。届时，原子级金属线可能首先在高端传感器、量子器件、特殊功能薄膜等 niche 市场实现商业化应用。这些应用领域对材料性能的要求极高、对成本的敏感度较低，适合新技术率先切入。全球纳米线市场预计2032年将达到11.2亿美元，原子级金属线有望在这一市场中占据相当份额。

5.3 长期（10年以上）：重塑半导体产业格局

从更长远的视角看，如果原子级金属线能够实现与现有半导体工艺的兼容集成，其市场空间将是千亿美元级别。芯片互连、三维集成、量子计算、柔性电子等方向都可能因这一材料的成熟而发生深刻变革。当然，这一愿景的实现需要材料科学、物理学、电子工程、制造装备等多学科的协同突破，时间跨度可能长达10至20年。

六、国内外市场竞争格局

6.1 国内：以科研机构为主导的创新生态

目前，国内在原子级金属线领域的研究主要由科研机构主导。北京高压科学研究中心李阔团队是这一领域的领军力量，联合南开大学、北京大学等高校形成了协同创新网络。中科院体系在高压物理、低维材料等方向拥有深厚的积累，为后续研究提供了有力支撑。

在产业化层面，国内已有企业布局纳米线赛道，如微导纳米等公司在原子层沉积（ALD）设备领域有所突破。但原子级金属线作为一个更为前沿的方向，目前尚未见到明确的产业化主体。从实验室到工厂的“死亡之谷” ，是国内这一领域面临的最大挑战。

6.2 国际：多路线并行，欧美日各有优势

国际上，一维原子材料的研究呈现多路线并行的格局。在碳原子链（carbyne）方向，英国利物浦大学与西澳大利亚大学合作，在《Nature Chemistry》上发表了碳链电子输运的重要成果。在碳纳米管封装碳链方向，2026年8月有研究报道了脉冲等离子体重构实现碳链在碳纳米管内的高效封装。在单金属原子链方向，德国亥姆霍兹德累斯顿罗森多夫研究中心在过渡金属二硫属化物中的单金属原子链方面开展了研究。

美国在纳米线市场的商业化方面走在前列，2025年国际半导体设备巨头泛林集团推出了全球首个用于量产金属钼的ALD设备。日本在磷化铟（InP）等化合物半导体基板领域有巨额投资。欧美日在纳米材料产业化方面拥有更成熟的生态体系，这是中国需要追赶的地方。

6.3 中国的竞争优势与短板

中国的核心优势在于：集中力量办大事的体制优势、庞大的科研人才队伍、全球最大的应用市场。北京高压科学研究中心等机构在高压研究领域拥有的实验条件处于国际前沿水平。但短板同样明显：原创性基础研究向产业转化的通道不畅、风险投资对长周期硬科技的耐心不足、高端制造装备的自主可控能力有待提升。

七、投资机会分析

7.1 一级市场：关注早期技术孵化

对于风险投资机构而言，原子级金属线领域目前仍处于极早期阶段，适合布局种子轮和天使轮投资。重点关注以下方向：一是高压设备的国产化和小型化，降低原子链制备的成本门槛；二是原子链的表征与测试设备，这是验证材料质量的关键环节；三是原子链与半导体工艺的兼容性研究，这是通往产业化的必经之路。

7.2 二级市场：关注关联产业链标的

在二级市场，投资者可以关注与原子级金属线间接相关的产业链标的。一是纳米材料板块，全球纳米线市场的高速增长将带动整个纳米材料产业链受益；二是高压设备与极端条件实验装备相关企业；三是先进封装与互连材料领域，原子级金属线的出现将提升市场对新一代互连材料的关注度。此外，稀有金属板块也可能因单原子催化剂和单原子材料的兴起而受益。

7.3 长期价值投资的战略视角

从10年以上的长期视角看，原子级金属线若能在半导体互连、量子器件、柔性电子等领域实现突破，将催生全新的产业链条和商业模式。对于具有长期战略眼光的投资者而言，在这一领域的前瞻性布局可能带来超额回报。但需要强调的是，这一领域的投资周期极长、不确定性极高，不适合追求短期回报的资本。

八、未来发展趋势

8.1 链长持续突破：从微米到毫米再到厘米

原子链长度的持续提升将是最直观的发展趋势。从当前的1微米向10微米、100微米乃至毫米级迈进，是材料科学家们最紧迫的目标。每一次量级的提升，都将为应用研究打开新的空间。

8.2 材料体系多元化：从铜到更多金属元素

目前已证实该方法可推广至钴、镍、锌。未来，研究团队极有可能将这一方法拓展至更多金属元素，包括贵金属（金、银、铂等）和稀有金属。不同金属原子链将展现出差异化的功能特性，形成丰富的材料家族。

8.3 器件化探索：从材料到功能

原子级金属线研究的终极目标不是“造出更长的线”，而是“造出有用的器件”。未来5至10年，从材料制备走向器件集成将是这一领域最核心的转变。单原子链晶体管、传感器、互连线等原型器件的研制和性能优化，将成为研究的重中之重。

8.4 跨学科融合加速

原子级金属线处于高压物理、材料科学、凝聚态物理、电子工程、化学等多个学科的交叉点。未来，这一领域的研究将越来越依赖跨学科团队的协同。北京高压科学研究中心联合南开大学、北京大学完成本次研究，正是这一趋势的体现。

8.5 国际化竞争加剧

随着这一成果在《科学》杂志的发表，全球范围内对原子级金属线的关注度将急剧上升。各国科研团队将加大在这一领域的投入，国际竞争将日趋激烈。中国需要保持在这一方向上的持续投入和领先优势，避免“起个大早、赶个晚集”。

北京高压科学研究中心李阔团队在《科学》杂志上发表的这项成果，是人类在原子尺度材料操控能力上的重大突破。它首次同时实现了单金属原子链的微米级长度、原子级精度和结构稳定性，破解了长期困扰学术界的“不可能三角”。

然而，从实验室的1微米到生产线的1米，从《科学》论文到商用芯片，中间隔着从基础研究到应用研究、从技术验证到工程放大、从原型产品到大规模量产的漫长距离。这一距离既意味着巨大的挑战，也蕴含着巨大的机遇。

对于中国而言，这项成果的意义不仅在于一篇《科学》论文，更在于它展示了中国科学家在前沿材料领域从“跟跑”到“领跑” 的潜力。在下一代电子材料的全球竞赛中，中国已经率先在原子级金属线这一“赛道”上占据了有利位置。接下来需要做的，是将这一先发优势转化为持续的领先地位，最终实现从科学突破到产业变革的跨越。

正如毛河光院士所言，原子尺度的超细金属线“为我国新型低维功能材料的研发开辟了新路径”。这条路径通往何方，取决于科学家们的智慧、企业家的勇气和全社会的耐心。
