机械之眼:卷尺为什么能自己缩回去?

发布者:亮剑杀 2026-6-25 10:08

一只手掌大小的铁盒

如何吞下三米长的钢尺?

扬州大学机械工程学院

机械之眼

涡卷弹簧的蓄力

拉开卷尺时,你听到的"沙沙"声,不是钢带在摩擦,而是盒芯里的涡卷弹簧正在被收紧。

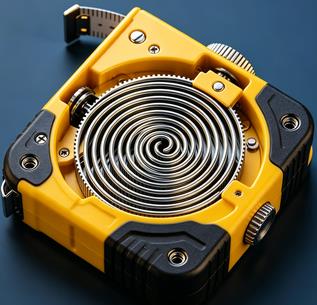

卷尺盒内部有一根S形截面的薄钢带,盘成一圈密密的蚊香。每拉出一厘米,钢带就多卷紧一层,弹性势能也随之累积。一旦松开锁定,这股势能瞬间释放,带动钢带反向回卷,三米长的钢尺在不到两秒内被全部吞回盒中。

这个结构与机械钟表的发条同源。钟表是"放条驱动指针",卷尺是"拉条储能、松手释能"——同一个心脏,两种不同的呼吸方式。

偏心凸轮的锁定

卷尺侧面的按钮,按下去就停,松开就回。这不是电子刹车,而是纯机械的偏心凸轮自锁。

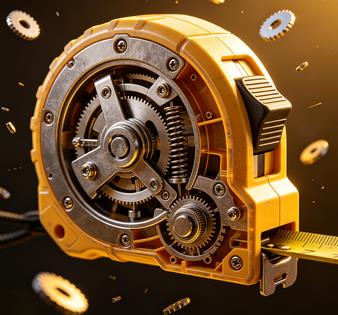

按钮内部连着一颗偏心凸轮。按下时,凸轮偏转,偏心面压紧钢带,产生远大于手指压力的摩擦力,钢带被瞬间锁死;松开手指,复位弹簧把凸轮推回,摩擦面释放,涡卷弹簧立刻接管,钢带自动回卷。

整个过程不需要电池,没有传感器。只是一颗偏心的金属块,依靠几何形状产生的力学放大,完成锁定与释放。

尺钩的补偿玄机

留心看卷尺最前端的金属钩,它并不是固定死的,而是能前后晃动约一毫米。这不是做工粗糙,而是工程师埋下的精密补偿。

测量外径时,钩子受拉力向外张开,厚度被自动加进读数;测量内径时,钩子受推力向内缩回,厚度又被自动减去。无论拉还是推,钩子的物理厚度都被完美抵消,测量始终从零刻度开始。

这个松动的小钩子,其实是整把卷尺的"零基准校正器"。
