机械制图实战技巧：角的二等分，精准操作一步到位

发布者：逸飞而过 2025-8-8 10:05

在机械制图中，角的二等分是一项贯穿设计全过程的基础操作。从零件的对称结构设计到模具的分型面划分，从倾斜角度的精确标注到复杂零件的装配定位，都离不开角平分线的精准绘制。看似简单的 “一分为二”，实则是保证零件对称性、配合精度的关键 —— 一个偏差 1° 的角平分线，可能导致轴系装配卡滞、齿轮啮合间隙不均等严重问题。今天，我们就来拆解机械制图中角的二等分技巧，从工具选择到步骤拆解，让你轻松实现 “一刀精准分角”。

一、角的二等分核心原理：圆规与直尺的默契配合

角的二等分本质是利用 “等距原理”：在角的两边取等长线段，以端点为圆心画弧，两弧交点与角顶点的连线即为角平分线。这一基于几何公理的方法，无需测量角度大小，完全依靠工具操作即可实现零误差平分，是机械制图中最可靠的方法。

适用场景：

零件的对称结构（如 V 形块、等腰三角形加强筋）；倾斜表面的尺寸标注（通过角平分线确定基准方向）；零件的倒角、倒圆位置确定（如 45° 倒角需先平分 90° 角）；装配图中零件的定位角度（如连杆与曲轴的夹角平分）。

二、标准操作四步法：从划线到验证全程可控

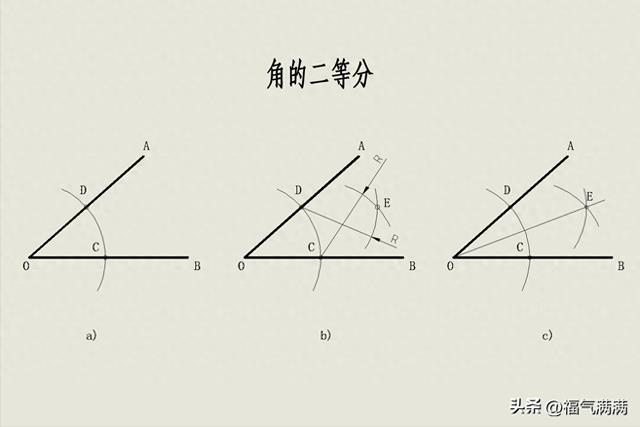

以任意角∠AOB（锐角、直角、钝角均可）为例，详细步骤如下：

步骤 1：确定弧长，扎定圆心

以角的顶点 O 为圆心，用圆规取任意长度 R（建议 5 - 15mm，根据角的大小调整：小角度取小 R，大角度取大 R）为半径画弧，分别交 OA 于点 C，交 OB 于点 D。关键：圆规间距必须保持一致，确保 OC = OD，这是后续等分的基础。若弧长过短（R <5mm），易导致交点模糊；过长（R> 20mm）则可能超出图纸范围，需根据实际情况灵活选择。

步骤 2：画弧相交，确定平分点

保持圆规间距不变（仍为 R），以点 C 为圆心画一段弧；再以点 D 为圆心画一段弧，两段弧在角的内部相交于点 E（若为钝角，交点可能在角的外部，不影响结果）。技巧：画弧时无需完整画圆，只需画出能相交的部分即可（约 1/4 圆弧），既节省时间又避免线条杂乱。两段弧的交点 E 需清晰可见，若相交不明显，可适当增大 R 值重新绘制。

步骤 3：连接顶点，画出平分线

用直尺对齐顶点 O 和交点 E，沿直尺边缘用铅笔（建议 HB 或 2H，线条粗细适中）画直线 OE，OE 即为∠AOB 的角平分线。注意：直线 OE 需穿过角的内部，两端超出 O 点和 E 点各 3 - 5mm，确保线条完整。绘制时直尺需贴紧两点，避免歪斜导致平分线偏移。

步骤 4：验证精度，确保无误

用圆规检查：以 E 为圆心，任意半径画弧，若该弧与 OA、OB 的交点到 E 的距离相等，则说明平分准确；用角度尺辅助验证（非必需，适合高精度要求场景）：测量∠AOE 和∠BOE，误差应≤0.5°，否则需重新绘制。

三、特殊角度的二等分技巧

1. 直角（90°）二等分：快速定位法

除上述标准方法外，可利用等腰直角三角板直接绘制：将三角板的 45° 角顶点与直角顶点重合，一条直角边对齐 OA，另一条直角边即为角平分线方向，沿边画线即可。优势：无需圆规辅助，适合草图阶段快速标注，精度满足一般要求（误差≤1°）。

2. 钝角（>90°）二等分：外延相交法

当钝角两边较短时，第一步画弧可能无法在边上得到交点 C、D，此时需延长角的两边（用虚线），在延长线上取点 C、D，后续步骤不变，角平分线与原角两边的夹角仍相等。注意：延长线需用细虚线绘制，与原线条区分，避免混淆。

3. 小角度（<30°）二等分：放大操作法

小角度的交点 E 不易观察，可增大第一步的 R 值（如取 20 - 30mm），使 C、D 两点间距增大，后续画弧的交点 E 更清晰，减少操作误差。建议：绘制时铅笔尖削得更细（约 0.3mm），确保线条精准。

四、避坑指南：新手常犯的 5 个错误及解决办法

圆规间距变动：第一步画弧后调整了圆规间距，导致 OC ≠ OD，最终平分线偏移。解决办法：画弧前用铅笔在圆规调节螺丝处做标记，全程保持间距不变；若中途误碰，需重新以 O 为圆心确定 C、D 点。交点 E 位置偏差：两段弧相交不明显或有多个交点（因圆规间距不一致）。对策：画弧时确保两段弧交叉部分足够长（至少 5mm），若出现多个交点，取最靠近角内部的点；精度要求高时，可适当增大 R 值，使交点更清晰。直尺歪斜：连接 O、E 时直尺未贴紧两点，导致 OE 不直。正确做法：用左手按住直尺，确保尺边同时接触 O、E，视线垂直纸面确认对齐后再画线。忽略辅助线清理：完成后未区分角平分线与辅助弧，导致图纸杂乱。建议：辅助弧用 2H 铅笔轻画，完成后用橡皮淡化（不彻底擦除，便于后续修改），角平分线用 HB 铅笔加粗，突出显示。多次修改导致纸面破损：反复绘制时擦除过多，纸面起毛影响精度。预防措施：第一次画弧时轻一点，确认位置准确后再加深；若需修改，用橡皮轻轻擦除，避免用力擦拭。

角的二等分看似简单，却体现了机械制图 “以几何规律代替代数计算” 的核心思维。在 CAD 软件中，只需点击 “角平分线” 命令即可完成，但手工绘制的过程能让你更深刻理解 “对称” 在机械设计中的意义 —— 从发动机活塞的对称结构到机床导轨的对称布局，角平分线都是保证零件受力均匀、运动平稳的隐形功臣。

下次绘制角平分线时，不妨慢下来感受每一步操作的逻辑：为什么 OC 必须等于 OD？为什么 E 点一定在平分线上？这种对原理的追问，能让你从 “会操作” 进阶到 “懂设计”，这或许就是机械制图实战技巧的深层价值。
