机械制图绘图工具：铅笔及其使用方法详解

在机械制图的所有工具中，铅笔是最基础却也最核心的存在。从最初的草图勾勒到最终的线条深化，铅笔的使用贯穿始终。不同于日常书写的铅笔，机械制图对铅笔的型号、削法、握笔姿势都有严苛要求 —— 一条合格的机械线条，不仅要粗细均匀，更要根据图纸规范传递出明确的工程信息（如轮廓线、中心线、尺寸线的区分）。今天，我们就来系统解析机械制图中铅笔的选择、使用技巧及实操要点，让你画出的每一笔都符合工程规范。

一、铅笔的 “型号密码”：选对硬度是关键

机械制图专用铅笔的核心区别在于笔芯硬度，按国际标准分为H（硬）、HB、B（软） 三大类，每类又细分多个等级（如 2H、3B 等），不同硬度对应不同的制图场景：

H 系列（硬芯）：H 前面的数字越大，笔芯越硬（如 4H > 2H > H），画出的线条较淡但清晰，适合绘制底稿、细线、尺寸线及需要多次修改的草图。例如绘制零件的辅助线或标注尺寸的指引线时，常用 2H 铅笔，既能保证线条可见，又不会因过硬划破图纸。HB 型号：软硬适中，线条深浅均衡，是过渡性线条的首选，如草图阶段的轮廓线、需要临时标记的参考线。HB 铅笔的优势在于容错率高，既不像 H 系列那样需要用力按压，也不像 B 系列那样易脏污图纸。B 系列（软芯）：B 前面的数字越大，笔芯越软（如 3B > 2B > B），线条浓重饱满，适合绘制最终轮廓线、粗实线及需要突出的关键线条。机械制图中最常用的是 2B 铅笔，其线条粗细均匀且附着力强，能清晰区分零件的主体结构与辅助信息。

选购时需注意：优质制图铅笔的笔芯居中且无断裂，笔杆表面光滑（便于握持），建议选择专业品牌（如中华、三菱、施德楼），避免因笔芯硬度不均导致线条粗细不一。

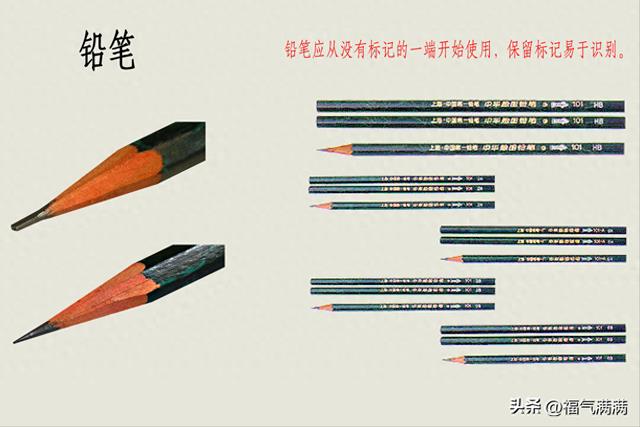

二、铅笔的 “塑形术”：削笔方法决定线条质量

机械制图对铅笔的削法有严格规范，绝非日常的 “削尖即可”，而是要根据线条类型调整笔芯形状：

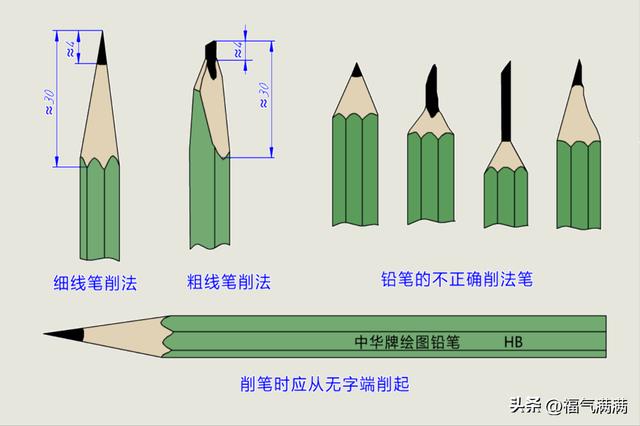

1. 底稿与细线铅笔（H、2H）：锥形笔尖

步骤：用小刀沿笔杆 45° 角削去木质外壳，露出 8 - 10mm 长的笔芯，再用细砂纸（400 目以上）将笔芯磨成圆锥状，尖端直径约 0.5mm。要点：笔尖需锋利且对称，确保绘制细线时线条粗细一致。打磨时需转动铅笔，避免笔尖偏向一侧（导致线条一边粗一边细）。适用场景：绘制零件的底稿轮廓、尺寸线、公差标注线等，这类线条要求精细且可修改，锥形笔尖能精准控制线条宽度。

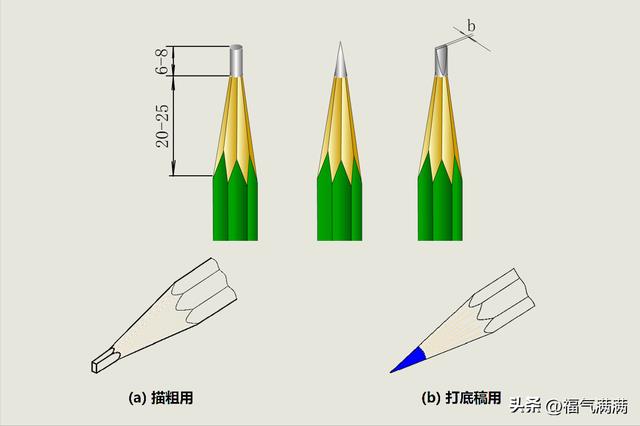

2. 轮廓线与粗线铅笔（B、2B）：楔形笔尖

步骤：削去 10 - 12mm 长的木质外壳后，将笔芯一侧磨成平面（形成 “楔子” 形状），平面长度约 5mm，笔尖厚度根据线条粗细调整（粗实线约 1mm，中粗线约 0.7mm）。要点：楔形笔尖的平面需与笔杆轴线平行，确保运笔时平面始终贴合纸面，画出的线条宽度均匀。打磨时可用直尺辅助校准，避免平面倾斜。适用场景：绘制零件的最终轮廓线、剖切符号、重要结构的加粗线，楔形笔尖能一次性画出符合宽度要求的线条，无需反复描摹。

3. 特殊技巧：保持笔尖状态

绘制过程中若笔尖磨损，需及时用砂纸修复，避免用小刀直接削（易导致笔芯断裂）；暂时不用的铅笔需套上笔帽，防止笔尖碰撞变形；粗线铅笔（2B）的楔形笔尖若磨损不均，可旋转铅笔调整平面朝向，确保线条宽度一致。

三、握笔与运笔：姿势决定线条稳定性

机械制图的握笔姿势与日常书写截然不同，核心是 **“以手腕为轴，控制线条粗细与方向”**：

1. 握笔姿势：三指定位法

拇指、食指、中指轻捏铅笔，指尖距笔尖 30 - 40mm（比书写时稍远），无名指和小指自然贴在纸面作为支撑；笔杆与纸面保持 60° - 75° 角（画细线时角度可稍大，画粗线时稍小），避免过度倾斜导致线条边缘模糊；肘部轻贴桌面，以手腕为转动轴，而非整个手臂移动（防止线条歪斜）。

2. 运笔技巧：匀速与力度控制

直线绘制：沿直尺边缘运笔时，铅笔需贴紧直尺（但不能用力挤压，以免直尺滑动），力度保持一致，速度以每秒 2 - 3cm 为宜（过快易导致线条断续，过慢易积墨脏污）。画长直线时可分段练习，每段结束前稍作停顿，确保衔接处平滑。曲线绘制：配合曲线板时，握笔力度需略轻，随曲线板轮廓自然转动手腕，避免因用力过猛导致线条偏离轨迹。绘制圆弧时，可先在起点和终点做标记，确保曲线起止位置准确。力度控制：H 系列铅笔需稍用力（但不超过 50g 压力，以免划破图纸），B 系列铅笔则轻轻按压即可（利用笔芯自身软度形成粗线），HB 铅笔保持中等力度，确保线条深浅符合规范。

四、线条的 “语言体系”：用铅笔传递工程信息

机械制图的线条有严格的 “等级制度”，铅笔的选择与使用需与之匹配，这是工程师之间的 “通用语言”：

粗实线（b）：用 2B 铅笔（楔形笔尖）绘制，宽度约 0.5 - 0.7mm，代表零件的可见轮廓线，是图纸中最醒目的线条，需保证清晰连续。细实线（b/3）：用 2H 铅笔（锥形笔尖）绘制，宽度约 0.15 - 0.2mm，包括尺寸线、尺寸界线、指引线等，线条需淡于粗实线，起到辅助说明作用。虚线（b/2）：用 HB 或 B 铅笔绘制，由 “线段 + 间隙” 组成（线段长 4 - 6mm，间隙 1 - 2mm），代表零件的不可见轮廓线，绘制时需保证线段长度一致、间隙均匀。中心线（b/3）：用 2H 铅笔绘制，由 “长划 + 短划” 组成（长划 8 - 10mm，短划 1 - 2mm），用于标注零件的对称中心或轴线，需贯穿零件整体，两端超出轮廓线 3 - 5mm。

绘制时需注意：不同类型的线条不能重叠或混淆，例如中心线与轮廓线相交时，需保证中心线连续，不可被轮廓线 “截断”。

五、避坑指南：新手常犯的 5 个错误及解决办法

线条粗细不均：多因运笔力度忽大忽小或笔尖磨损未及时修复。解决办法：运笔时保持手腕稳定，可先在废纸上练习匀速用力；每绘制 5 - 10cm 线条后检查笔尖，用砂纸及时修整。笔芯断裂频繁：削笔时露出笔芯过长（超过 10mm）或用力过猛所致。对策：笔芯长度控制在 8mm 以内，绘制时避免按压笔尖，B 系列铅笔更需轻握轻画。图纸脏污严重：软芯铅笔（2B、3B）的笔屑未及时清理，或手部接触图纸导致。建议绘图时在手下垫一张干净的纸（避免汗渍污染），每画完一段用软毛刷清理笔屑，不用的铅笔及时套上笔帽。线条类型混淆：用 B 系列铅笔绘制尺寸线，或用 H 系列绘制轮廓线，导致图纸层次不清。记住 “粗线用软芯，细线用硬芯” 的原则，绘制前先在图纸角落试画，确认线条深浅符合要求。握笔过紧导致疲劳：新手常因紧张紧握铅笔，导致手部酸痛影响精度。正确做法是 “轻捏笔杆，以手腕带动”，绘制 10 分钟后放松手部，避免肌肉僵硬。

在数字化制图普及的今天，手工铅笔绘图仍是机械工程师的基础技能 —— 它不仅是 CAD 绘图的 “前置训练”，更能培养对线条精度的敏感度。那些由铅笔勾勒的线条，从浅淡的底稿到浓重的轮廓，记录着零件从抽象概念到具体形态的转化过程。下次绘图时，不妨放慢速度，感受笔尖与纸面接触的力度，让每一条线条都成为工程语言的精准表达 —— 这或许就是机械制图最朴素的魅力。
