一组动图,带你了解机械加工常用的方法,工艺工程师必学知识

发布者:春天来临 2023-9-28 06:48

从18世纪瓦特发现可以用蒸汽作为动力驱动机械运动,再到后来改良蒸汽机结构,短短两百多年的时间,机械得到了高速发展。

机械最神奇的地方在于,为日常生活带来了极大便利,给我们的衣食住行带来了极大的方便,大到飞机,小到一个打火机,都包含了极其奇妙的机械结构。


请点击输入图片描述(最多18字)

你知道它们的零件,是怎么加工出来的吗,本文通过一组动图,带你了解机械加工常用的方法及其加工特点。

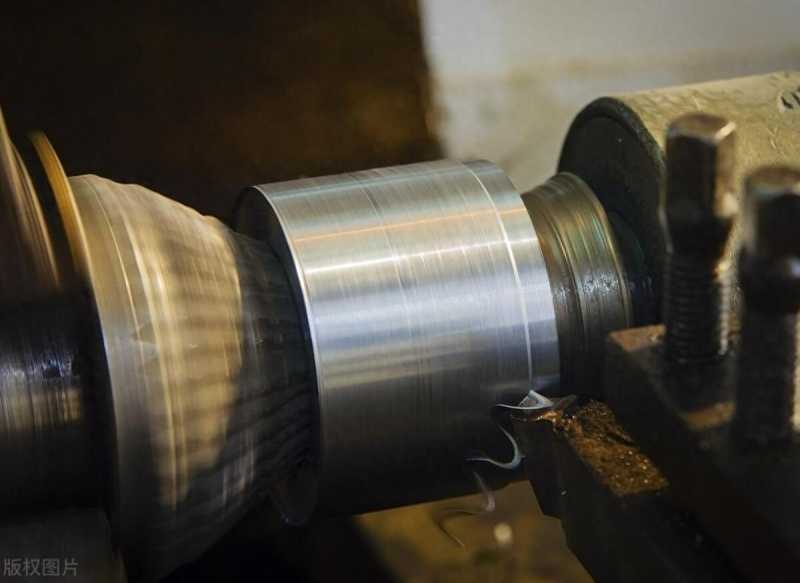

车削加工

工厂为什么又叫车间?因为最开始人来的动力运用的机床就是车床,虽然结构简单,但相对纯手工作业来说,效率提升太多了,所以这“车”指的就是车削加工。

车削的的技术特点在于,通过将工件固定在轴上,通过轴的旋转来让需要加工的工件旋转起来,当工件旋转起来后,再让直线移动的刀具靠近它们,对工件表面进行雕琢。

车削加工的步骤如下:

第一步,工件被卡盘固定在机床上

第二步,工件在电机的带动下进行高速转动,转速可以按照我们对加工的要求人为控制,不同材料及不同规格转速不一样,具体可以查看相应的加工手册。

第二步,通过手动或者程序开始控制刀具在工件表面进行雕琢,这被称为“走刀”。

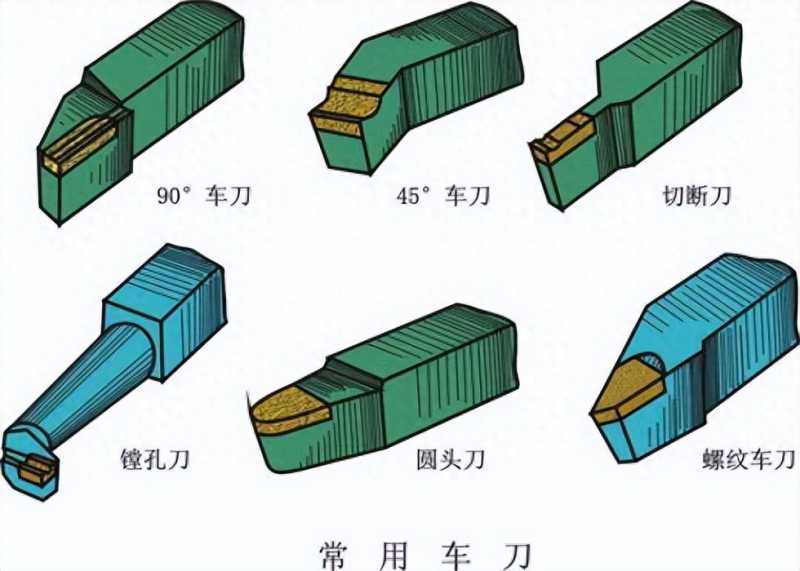

备注:常见的车刀往往是用高速钢或硬质合金制成,近几年市面上陶瓷刀具和人造金刚石刀具也用得很广泛。不同形状的车刀可以满足各种加工要求,如下图所示:

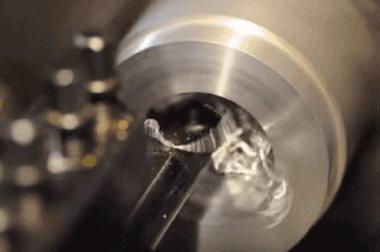

另一方面,车削加工除了加工外表面外,车削中使用镗刀还可以在工件已经有孔的地方,对内表面进行精加工,以满足产品安装及使用。

铣削加工

说完了“车”,“铣”又是啥?

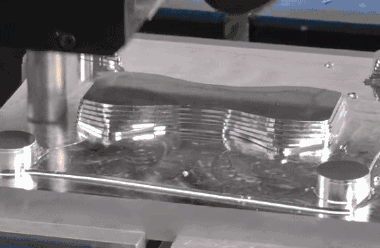

其实,它还是利用旋转的加工方式,只不过这回轮到铣刀来旋转了,如下图所示:

请点击输入图片描述(最多18字)

铣削加工有两种相对运动方式:

一种就是像上图这样,被加工的工件固定不动,依靠主轴带动铣刀坐旋转和平移,旋转的铣刀对工件表面进行加工,如常见的数控加工就是采用;

而另一种铣刀单纯做旋转运动,工件固定在工作台上,与第一种不同的是,工作台可以移动,带动工件可以沿着前后、左右、上下三个方向移动,从而对工件进行加工,比如常见的龙门铣就是采用这种加工方式。

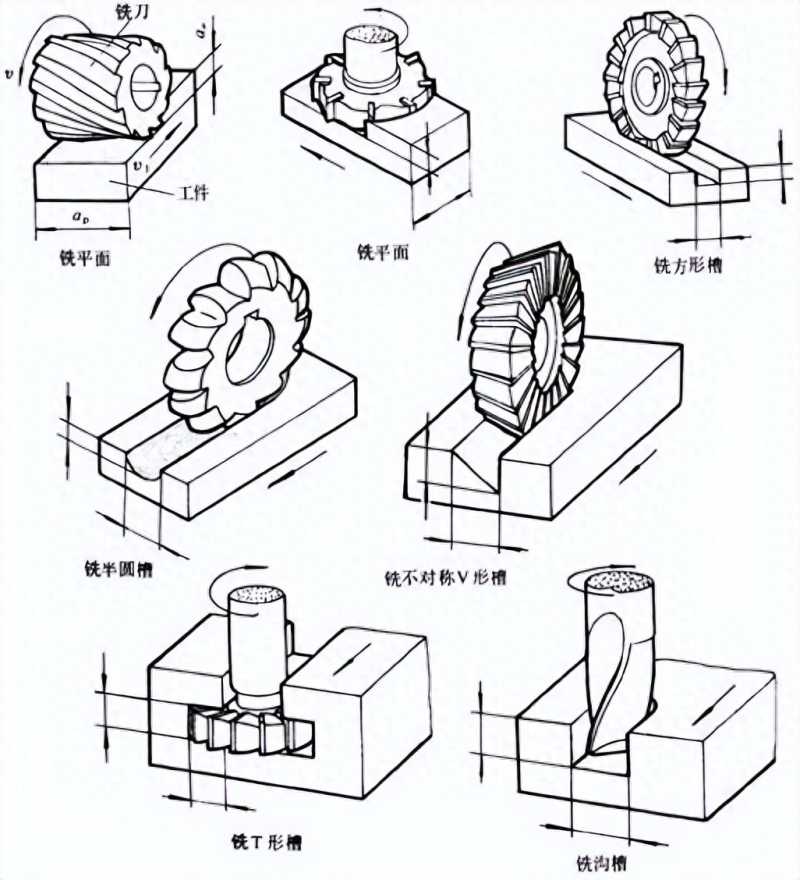

常见的铣削加工方式

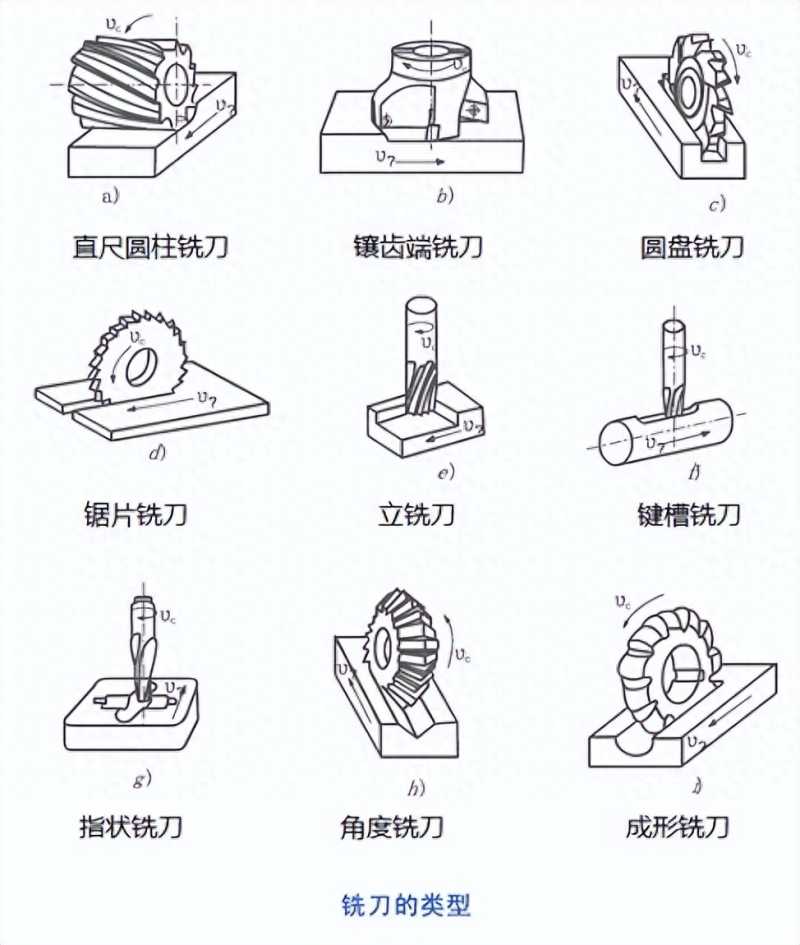

铣刀的类型有很多,如端铣刀、立铣刀、角度铣刀等,不同形状的铣刀可以完成各种平面、台阶面、凹槽、腔体的加工,如下图所示:

常见的铣刀类型

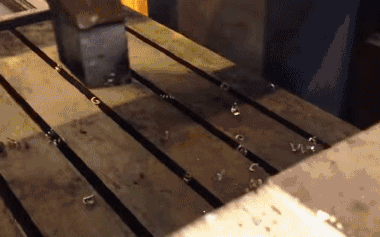

刨(bao)削加工


刨削加工是一种常见的机械加工方法,通过刨削刀具在工件上进行的切削加工。它通常用于加工平面、沟槽、孔等表面特征,也可用于加工各种形状的轮廓和细节。 刨削加工的基本原理是利用刨削刀具的切削刃对工件表面进行切削。

刨削加工是用刨刀对工件作水平相对直线往复运动的切削加工方法,主要用于零件的外形加工。刨削加工的精度可以达到IT10~IT8,表面粗糙度Ra为6.3~1.6um。

刨削加工的工作一般是简单的往返运动,与车削、铣削相比生产效率极低,但是也因为设备和工具结构简单使用方便,目前还在用于粗糙处理工件的表面。

请点击输入图片描述(最多18字)

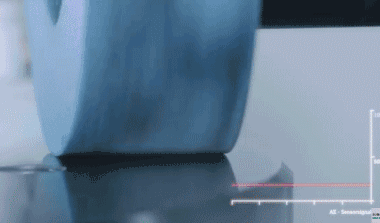

磨削加工

磨削加工是利用砂轮、砂带之类的磨具对工件表面进行切削加工。磨削加工是利用砂轮、砂带之类的磨具对工件表面进行切削加工。

磨削加工具有高精度、高效率和高表面质量等特点,因此在机械制造、汽车制造、航空航天、光学仪器等领域得到广泛应用。

是一种重要的机械加工方法,具有很高的应用价值和广泛的应用领域。随着科学技术的发展,相信未来还会出现更多的新技术和新工艺,进一步提高磨削加工的效率和精度。


例如在现今的加工中,磨削头已经可以很成熟地集成到数控铣床的加工中心内。
