世界最高!塔尖之上的神操作
中国中铁 2023-04-16 15:17 发表于北京


4月15日
由中铁大桥院勘测设计监理
中铁大桥局承建的
目前在建世界最大跨度公铁两用斜拉桥
常泰长江大桥主航道桥
上塔柱首节钢塔吊装到位
设计总高达352米的6号主塔
正式进入120.9米上塔柱施工阶段
这也是目前世界在建最高桥塔
设计
新结构,新挑战
为了将上部结构的荷载安全、合理、有效地传递到下部基础,中国工程院院士、中国中铁首席科学家秦顺全带领设计团队攻坚克难,创造性地提出了“钢-混”混合结构空间钻石型桥塔(SCDT)和“钢箱-核芯混凝土”组合索塔锚固结构(SCAS)。

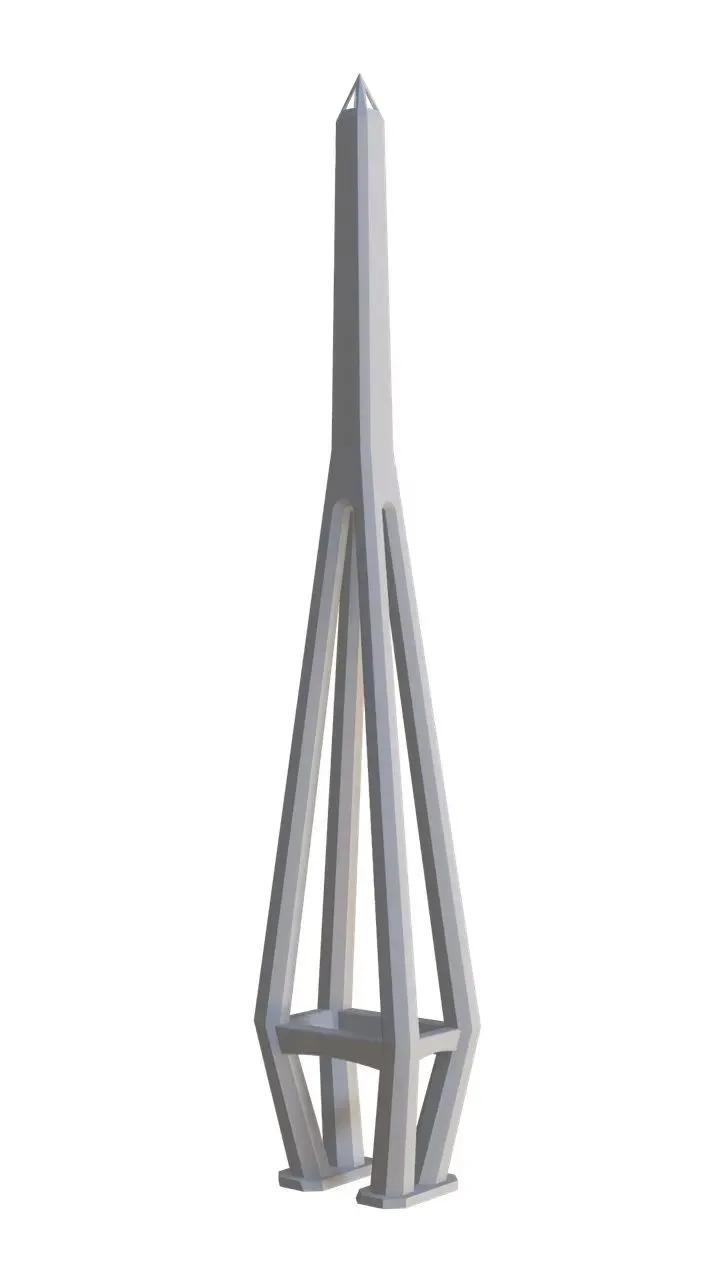

▲桥塔BIM三维图
新结构也带来了新挑战。据中铁大桥院桥塔专业负责人张金涛介绍,本次施工的节段位于空间钻石型桥塔四塔肢的结合处,是由混凝土塔柱向“钢-混凝土”组合塔柱转换的重要部位,吊装重量大,最重块体重量达280.31吨,相当于187辆小汽车重;吊装高度高,达到230米,相当于76层楼高;结构尺度大且空间关系复杂,施工难度高。
早在设计阶段,中铁大桥院设计团队就对首节段施工的可行性进行了研究,并采用BIM进行桥塔正向设计,在保证受力的同时,确保结构各部分在空间上的合理性。
监控
5摄氏度与5毫米
为了确保首节段的顺利安装,中铁大桥院的监控团队多次与设计团队交流,充分理解设计意图,并采用中铁大桥院自主研发的计算软件“3d-bridge”进行施工监控计算。根据理论分析结果,对施工方案提出合理化的建议,确定上塔柱钢结构首节段控制点坐标及控制要求。

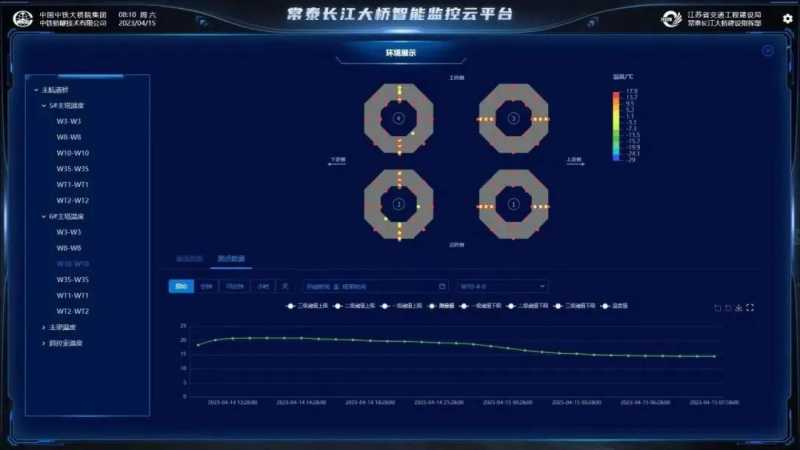

▲温度实时监测数据时程图

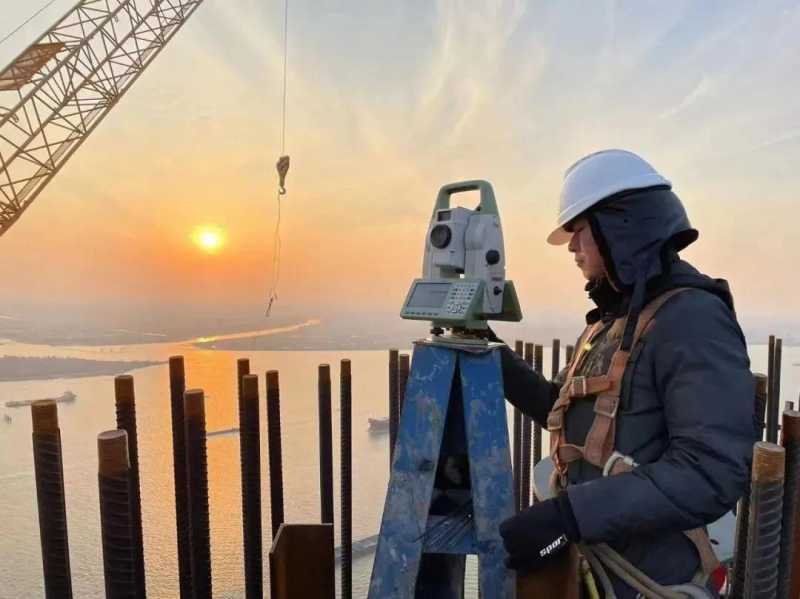

为了减小温度对定位和安装精度的影响,监控团队在施工前进行48小时连续温度与塔柱空间位置的观测,获取温度影响曲线;施工过程中实时监测温度数据,若现场实测温度和监控指令内的基准温度偏差超过5摄氏度,便会立即修正控制点坐标值。最终,本次吊装节段各个角点的施工误差在5毫米之内。在后续节段吊装过程中监控团队将持续监测、动态纠偏,确保最终桥塔封顶后倾斜度偏差优于1/8000,且塔柱轴线偏差在20毫米之内。

施工
世界首创组合索塔锚固结构

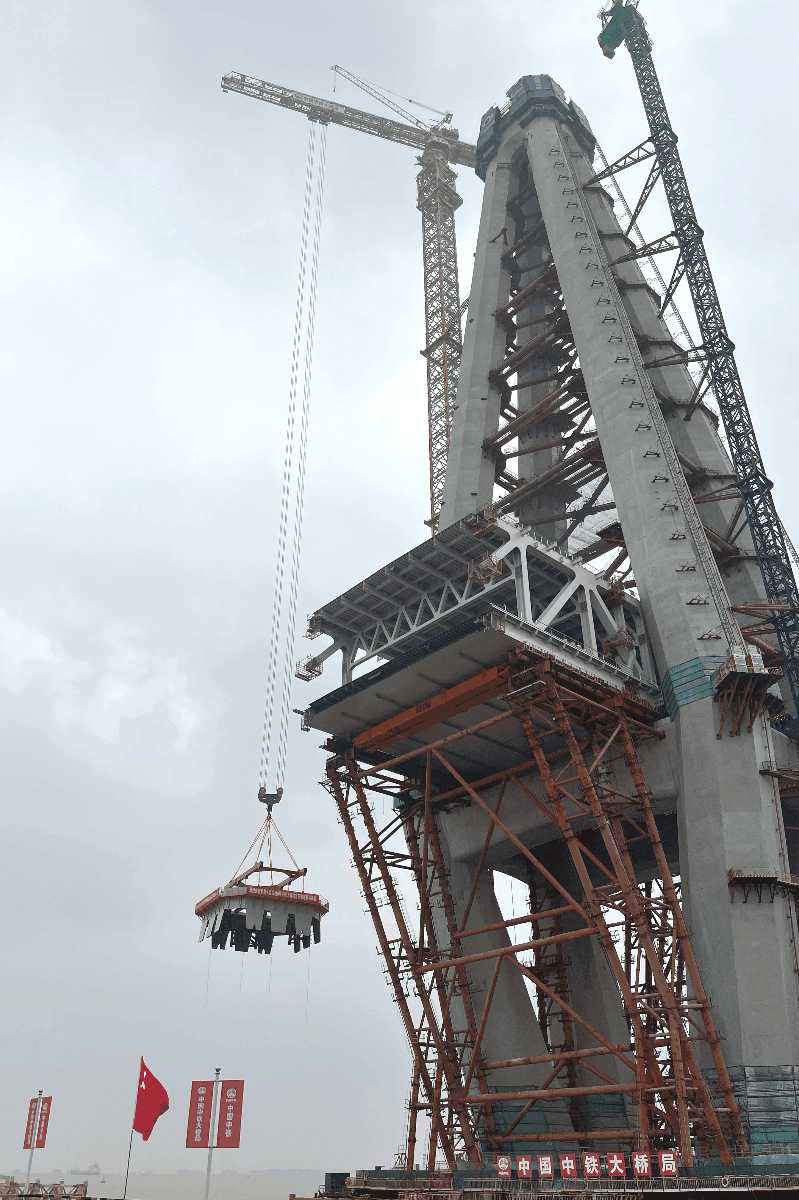

常泰长江大桥6号主塔共分上、中、下三个塔柱区段本次吊装节段,位于空间钻石型桥塔四塔肢的结合处是由混凝土塔柱向“钢-混凝土”组合塔柱转换的重要部位,具有自重大(重达280吨)、吊装高度高(240米)、受力均衡性控制难、定位精度要求高(2毫米内)等特点,水上作业施工风险高,施工难度大。
为解决这一难题,中铁大桥院联合施工单位中铁大桥局采用了世界首创的“钢箱-核心混凝土”组合索塔锚固结构,保证了吊装工作顺利进行,同时也为后续斜拉索张拉和主梁架设奠定了基础。同时为满足特殊施工需要,中铁大桥局等单位联合开发研制了全球最大塔式起重机XGT15000-600S,这是目前世界上最大水平臂力回转自升式塔式起重机,为大桥的施工提供了装备保障。

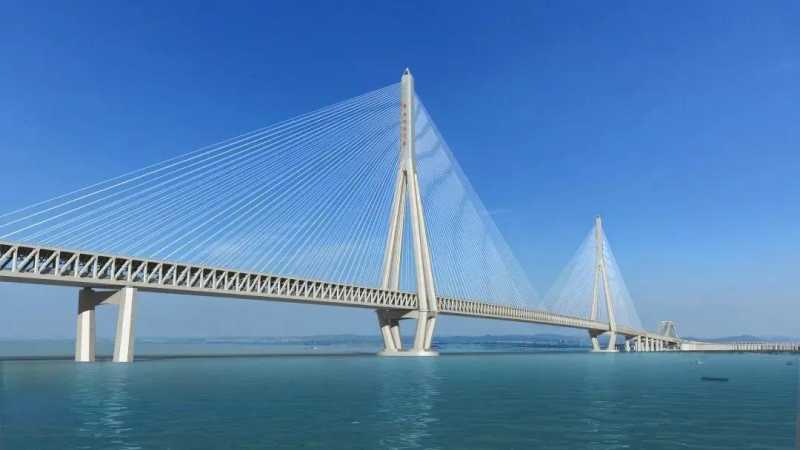

常泰长江大桥是长江上首座集高速公路、城际铁路、普通公路“三位一体”的跨江大桥,建成后将实现“四个世界首创”,创造“六个世界之最”。大桥全长10.03公里,位于泰州大桥与江阴大桥之间,跨江连接常州与泰州两市。其中,主航道桥采用主跨1176米斜拉桥,为目前在建世界最大跨度公铁两用斜拉桥。
大桥的建设对服务长江经济带发展、“一带一路”建设和长江三角洲区域一体化发展等国家战略具有重大意义,对推动跨江融合发展,促进扬子江城市群建设,紧密常州和泰州两地联系等也将发挥重要作用。

执行主编丨李元、沈苏
责任编辑丨陈紫瑞、庄佳宜(大桥院)
内容来源丨中铁大桥院、中铁大桥局
