提到超级桥梁，港珠澳大桥的55公里全长早已震撼世界。

而有一座大桥，以164.851公里的超级长度，成为世界最长特大桥——丹昆特大桥。

丹昆特大桥的长度大约是港珠澳大桥的3倍，这是一座镌刻着中国基建智慧的旷世奇迹。

世界最长特大桥

丹昆特大桥横跨长三角腹地，以丹阳北站为起点，途经常州北站、无锡东站和苏州北站，最终至昆山南站。

丹昆特大桥线路串联起长三角核心经济圈，其独创的“以桥代路”模式，避开了180余条道路和150余条河道。

世界最长特大桥

有人觉得“以桥代路”会增加建设成本、浪费资源，实则丹昆特大桥的这一设计，反而节约了近万亩耕地。

要知道苏南平原的优质耕地寸土寸金，若采用传统路基，不仅会占用大量农田，还会破坏河网连通性，反而得不偿失。

这座大桥用事实打破了“越长越浪费”“越难越粗糙”的固有认知，每一处设计都藏着反常识的基建智慧。

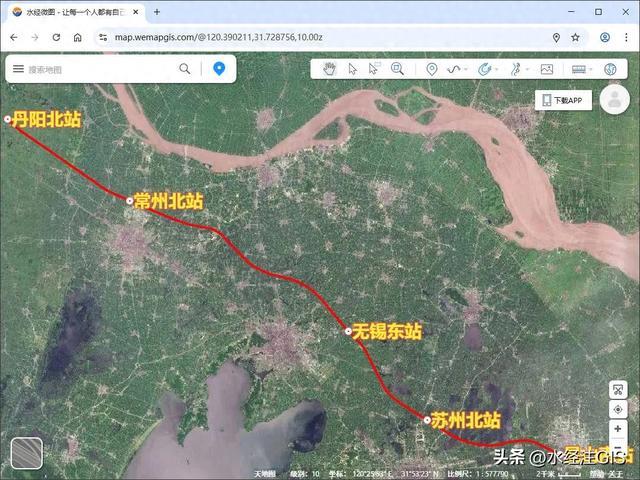

卫星影像上的特大桥线路

丹昆特大桥全线由近五千个桥墩、8742根钻孔桩和4500个箱梁拼接而成，近八万颗螺栓精准咬合，其建设难度堪称世界之最。

作为京沪高铁的核心枢纽，它设计时速350公里，道岔区精准设计确保列车平稳运行，四座高架车站实现无缝衔接，让长三角城市形成半小时交通圈。

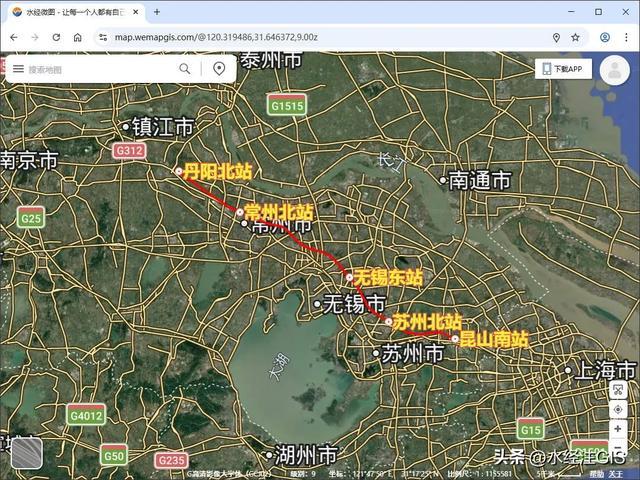

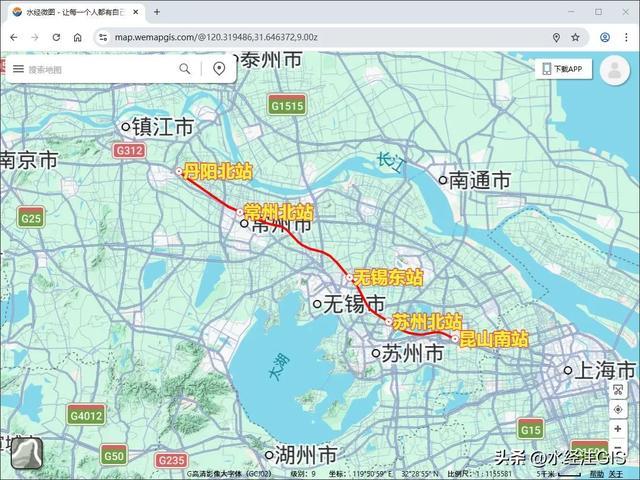

地形地图上的特大桥线路

它不仅缩短了时空距离，更加速了区域人才、物资流动，为长三角经济共振注入强劲动力。

丹昆特大桥的建成，不仅刷新了世界桥梁长度纪录，更标志着中国高铁桥梁技术达到世界领先水平。

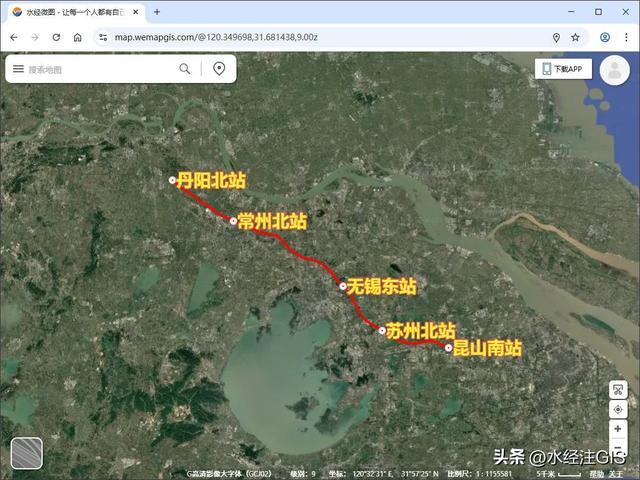

纯卫星地图的特大桥线路

它用钢筋水泥书写着大国匠心，用164.851公里的跨度证明了人类基建的无限可能，既是联通地域的交通动脉，更是彰显中国实力的工程丰碑。

你如果需要下载丹昆特大桥范围内的TMS地图瓦片，我们将为你分享如何在水经微图（以下称“微图”）4中下载TMS卫星地图瓦片的方法。

在此之前，我们先为你分享什么TMS地图瓦片，以及TMS瓦片有什么用途等。

什么是TMS地图瓦片

（1）TMS地图瓦片的概念

TMS地图瓦片不是复杂的黑科技，它只是把世界地图切成无数张256×256 像素的小图片。

然后，再按层级拼成“金字塔”，从而可以让你秒开地图，以达到流畅缩放查看的目的。

你每天刷的导航、外卖、打车软件里的电子地图，本质上都在用TMS 地图瓦片。

简单来讲，全球地图是由无数张 256×256 小图的无缝拼接而成，TMS 就是这套拼图的 “游戏规则”。

（2）TMS地图瓦片的原理

TMS 全称为 Tile Map Service，即瓦片地图服务。

在2000 年初，由开源地理基金会 OSGeo 推出，是互联网地图的 “底层基石”。

TMS的工作逻辑原理并不复杂，所有瓦片都是256×256 像素的正方形，像乐高积木一样标准通用。

地图层级按金字塔模型的原理进行切割，即：

0 级（最顶层）：整个世界 = 1 张瓦片，只能看到地球轮廓；

1 级：切成4 张瓦片（2×2），能看清大洲；

2 级：切成16 张瓦片（4×4），能看清国家；

……

18 级 +（最底层）：切成万亿张瓦片，能看清街道、门店，甚至路边的树。

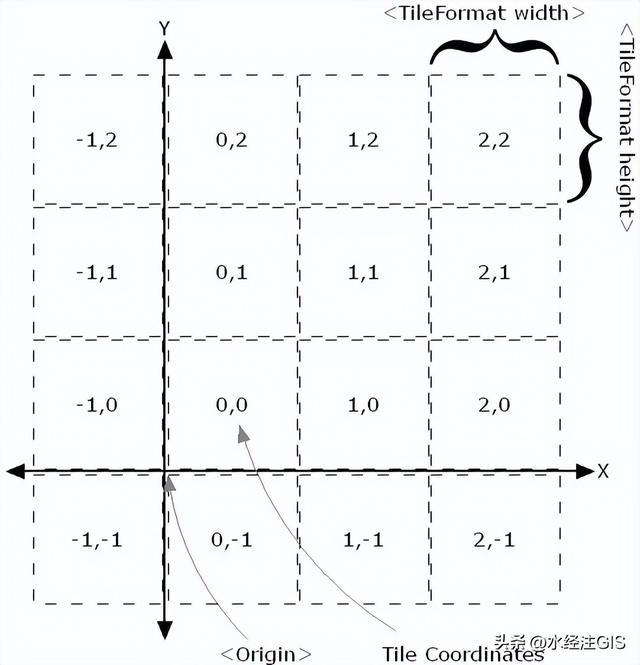

TMS瓦片原理

当你需要查看某个区域的地图时，服务器只给你发对应的几张瓦片，不用下载整个世界地图给你。

按需加载，就是为什么地图能 “秒开” 的秘密。

（3）TMS地图瓦片的诞生

在20 年前，即2000 年左右，互联网还处于“拨号上网”时代，网速只有几十 KB/s，打开一张世界地图要等几分钟甚至十几分钟，而且还经常卡顿，甚至加载不全。

当时的地图服务所采用的是 WMS 技术，当用户查看地图时，服务器会为用户实时渲染对应区域的大图。

这就会导致每一次缩放或移动，都要服务器重新画一张图，当用户过多导致并发高时就直接 “卡死”。

为了解决这个痛点，开源开发者们凑在一起，提出了一个天才的想法。

他们提前将地图渲染切成小瓦片，存在服务器里，用户要哪块就发哪块，不用实时画图，只需要 “调碎片”，速度直接提升100 倍。

2005 年，OSGeo 正式发布TMS 标准，这套 “切瓦片、建金字塔、按需加载” 的规则，瞬间成为行业主流。

后来的谷歌地图、高德地图、OpenStreetMap所采用的地图发布技术，全是基于 TMS 的变种。

可以说，没有 TMS 技术就没有今天秒开、流畅的电子地图，它用 “碎片化思维”，解决了 20 年前的网速瓶颈，也奠定了现代互联网地图的技术基础。

如何在微图4下载TMS卫星影像

TMS 地图瓦片，是把世界切成 256×256 的乐高积木，按层级拼成金字塔，按需加载、无缝拼接。

在微图4中下载TMS地图瓦片非常简单便捷，我们以下载丹昆特大桥的TMS卫星影像为例。

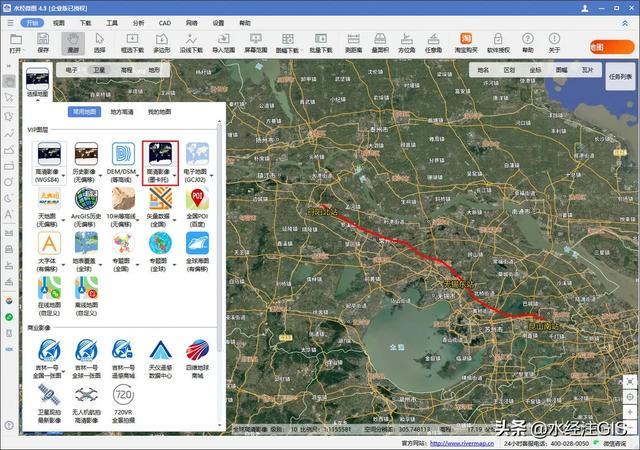

在地图图源中，先选择你需要下载的地图图源，如“高清影像（墨卡托）”图源，如下图所示。

选择地图图源

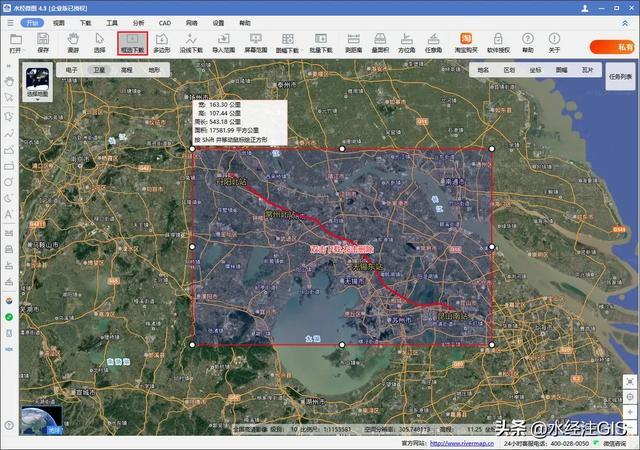

通过框选或其它方式，选择一个完整包含丹昆特大桥的区域范围，然后双击选择区域即可打开“新建任务”界面。

选择下载范围

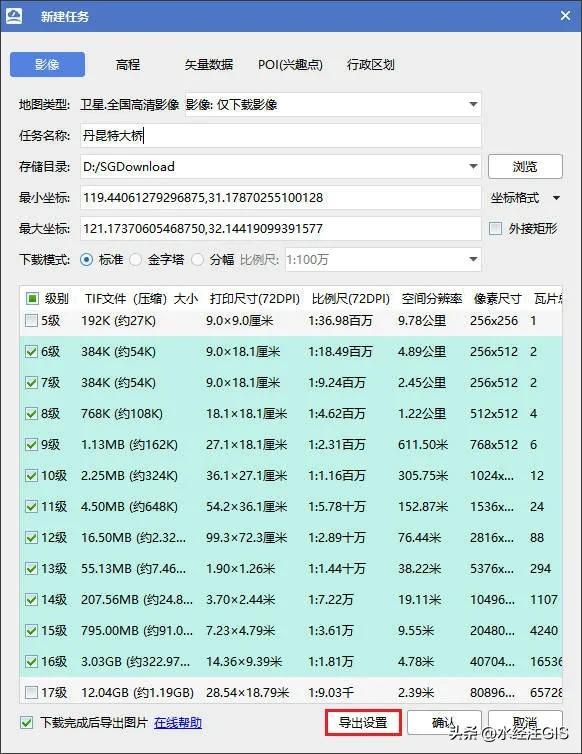

在“新建任务”界面中，需要先确定下载的地图瓦片层级，一般最高级别选择到19级（0.6米分辨率）左右，这里以6到16级为例。

地图下载后要以何种方式导出，以及需要导出什么地图格式，可单击“导出设置”进行设置。

新建任务

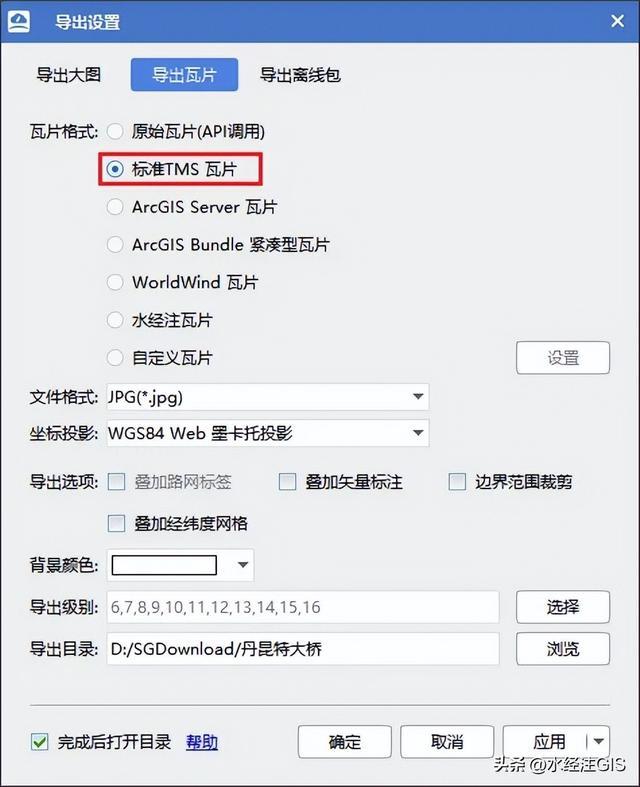

在“导出设置”中，你可以导出地图为大图或瓦片，也可以导出各种地图离线包。

在导出地图瓦片的格式中又分原始瓦片、标准TMS瓦片或 ArcGIS Bundle 紧凑型瓦片等。

我们这里是为了要导出TMS地图瓦片，因此在这里只需要选择“标准TMS瓦片”即可。

导出设置

在“导出设置”中，你还可以选择是否需要叠加矢量标注或按边界范围裁剪，以及设置地图瓦片的文件格式等。

所有导出参数设置完成并确认后，可以开始下载地图瓦片，当下载完成之后会自动按设置参数导出地图。

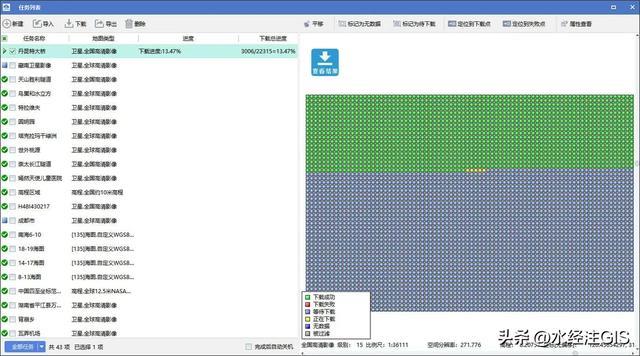

任务列表

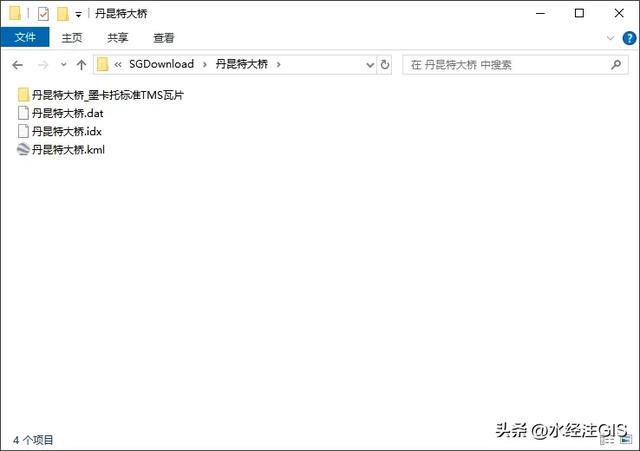

在下载结果目录中，主要包括了dat与idx下载任务文件，kml任务范围文件，以及导出结果目录。

导出结果目录

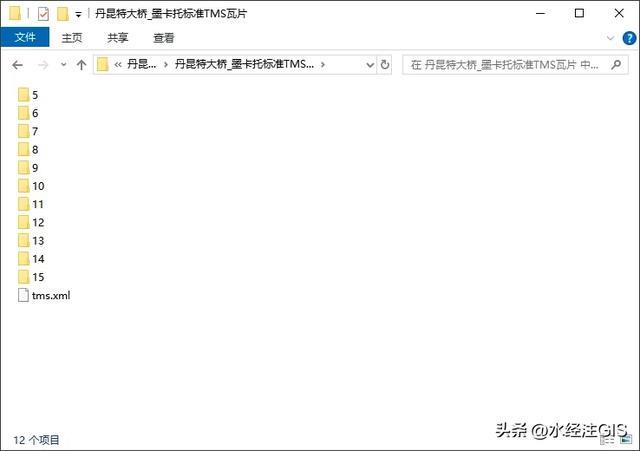

打开导出结果目录，可以看到所有地图瓦片的层级目录和tms.xml配置文件，如下图所示。

TMS地图瓦片层级目录

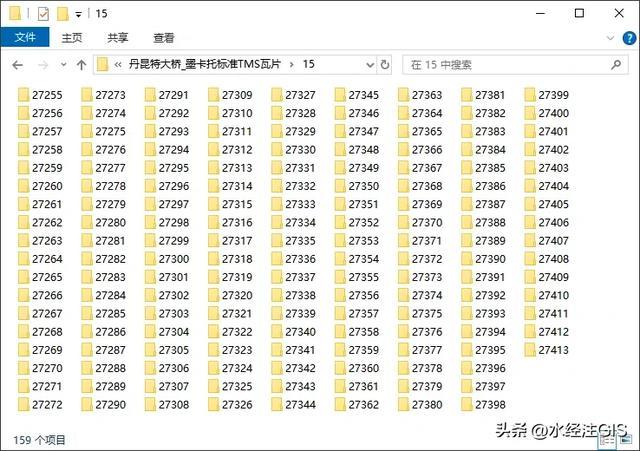

在每一个层级目录中，又包含了所有的地图瓦片列（X）目录，如下图所示。

地图瓦片列（X）目录

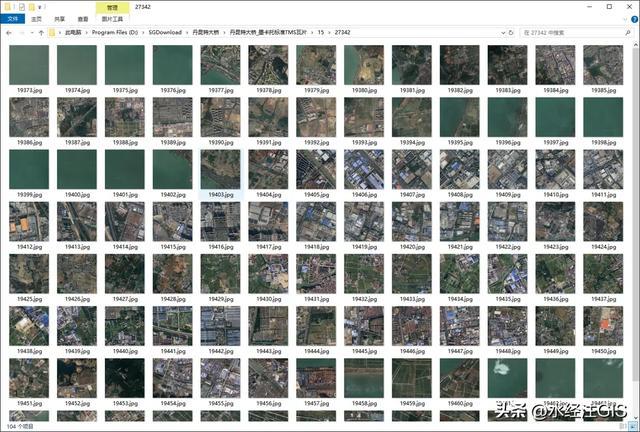

在每一个列（X）目录中，又包含了当前列的所有行（Y）的瓦片，如下图所示。

一个列（X）目录中地图瓦片

需要注意的是，导出的TMS瓦片目录的级别和行列编号都会比微图4中的编号少1，比如我们下载的6到16级，但导出结果为5到15级，这属于正常情况。

需要了解全国墨卡托卫星影像，请参阅《11.4TB全国0.6米高清卫星影像（墨卡托坐标）》一文。

写在最后

本文为你分享了丹昆特大桥沿线的地图线路，以及如何下载该区域卫星影像为TMS地图瓦片的方法。
