健身器材散热风扇怎么选？聊聊跑步机、按摩椅和动感单车背后的散热难题

家里那台跑步机用了不到两年，风扇开始发出“嗡嗡”的异响，跑起来的时候声音比脚步还大。按摩椅更夸张，夏天躺上去按了半小时，机器背部烫得不敢碰，自动降速保护了。动感单车倒是不热，但用了几个月之后，风扇直接不转了。

这些问题看着不大，但用户体验就是被这些细节一点点磨掉的。一台跑步机卖几千块，因为一颗几十块钱的风扇让用户给差评，怎么算都不划算。

健身器材的散热风扇，和普通消费电子的风扇完全是两回事。它要面对的是四个绕不开的矛盾：长时间连续运行、家用场景对静音的苛刻要求、紧凑到极致的内部空间，以及运动过程中持续的振动冲击。这四个矛盾，每一个都在逼着风扇厂家拿出不一样的东西。

结合东莞市慧彤电子有限公司在健身器材散热领域的经验，聊聊这个场景下选风扇到底要看什么，以及有哪些型号可以直接用上。

第一个矛盾：连续跑一两个小时，控制板温度冲到70度以上

跑步机和按摩椅的使用特点是“连续运行”。用户跑一次步40分钟到一个小时，按摩椅一次程序20到30分钟，如果是商用场景，一天下来机器几乎不停。行业数据显示，运动器材连续使用1到2小时后，控制板温度可以冲到70℃以上。电机驱动板、MOS功率器件、电源模块是主要发热源，温度一旦失控，轻则降速保护，重则元件老化加速、整机寿命缩短。

这就对风扇的持续散热能力提出了要求。不是“装个风扇意思一下”就能解决的，需要风扇在长时间运行中保持稳定的风量输出，不能因为温度升高就转速衰减。

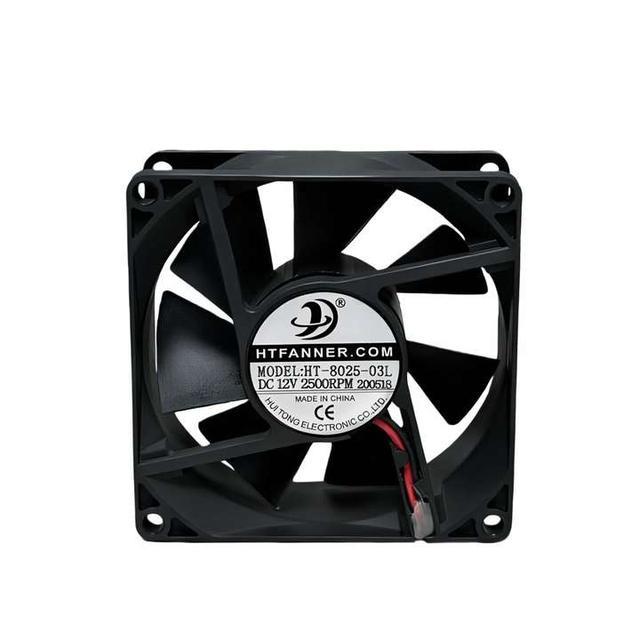

慧彤电子的HTD8025系列直流轴流风扇，80×80×25mm的规格，覆盖12V和24V电压，转速范围从2000到4000 RPM，风量最高可以做到45 CFM左右，风压保持在5 mmAq以上。这个规格正好匹配跑步机电机驱动仓和控制板区域的散热需求，80mm的尺寸在跑步机内部不算大，塞进控制仓的侧面或底部都够用。如果空间更充裕一些，HTD9225系列（92×92×25mm）可以提供更大的风量储备，转速范围1200到3800 RPM，滚珠轴承版本寿命可达50000小时，适合商用跑步机这种高负荷连续运行场景。

HTD08025

第二个矛盾：用户在家里跑步，风扇声音不能比脚步还大

家用健身器材的噪音容忍度极低。跑步机本身有电机声、跑带摩擦声，如果风扇再来一个高频的“嗡嗡”声，整个体验就毁了。用户对风扇噪音的抱怨，很多时候不是因为它绝对音量多大，而是它的声音频率太突出，在运动环境中显得刺耳。

风扇噪音的来源很复杂：扇叶旋转的气动噪声、电机电磁噪声、轴承摩擦声、以及机身共振。降低噪音需要从源头和传递路径两头下手。

慧彤电子在健身器材风扇的静音处理上，有几个比较实在的做法。一是扇叶的气动优化，通过调整叶片曲面和攻角，减少气流分离和涡流噪声。二是轴承选型上提供含油轴承和滚珠轴承两种方案——含油轴承前期噪音更低，适合家用场景；滚珠轴承噪音稍高但寿命更长，适合商用场景。三是安装层面的减震设计，配合橡胶减震垫使用，可以有效降低风扇与机身之间的共振传递。

HTD6025系列（60×60×25mm）是慧彤在小型健身器材上比较成熟的一款。60mm的尺寸适合按摩椅主控板、小型驱动模块的散热，转速可以控制在3000 RPM以下，噪音表现比较温和。如果需要更薄的方案，慧彤还有HTD8015系列（80×80×15mm），15mm的厚度适合按摩椅或健身车内部那些“塞不进25mm厚风扇”的狭窄空间。

第三个矛盾：内部空间有限，风扇得“见缝插针”

按摩椅和健身车的内部空间比跑步机更紧张。按摩椅的机芯、导轨、气泵已经占满了大部分空间，留给散热风扇的往往就是一个角落或者一条窄缝。健身车的控制面板区域也类似，结构紧凑，标准尺寸的风扇根本进不去。

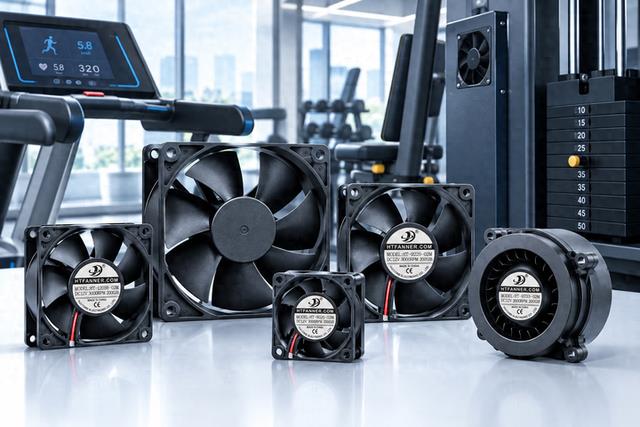

这种情况下，超薄风扇和小尺寸风扇就成了刚需。慧彤电子的产品线里，30×30×10mm的HTD03010和40×40×10mm的HTD04015都是针对微型化场景设计的。HTD04015的厚度只有10mm，可以用在按摩椅机芯的控制板上，或者健身车控制面板的背面，几乎不占用额外的结构空间。

如果轴流风扇实在塞不进去，鼓风机是另一个值得考虑的选项。慧彤电子的HTC09330直流鼓风机，93×33mm的规格，转速约4600 RPM，风量约26 CFM，风压约40 mmAq。鼓风机的特点是出风方向转了90度，可以从侧面把气流“挤”进那些轴流风扇吹不到的角落。按摩椅的机芯仓、健身车的中控盒，这些空间扁平的部位，用鼓风机往往比硬塞一颗轴流风扇更有效。

第四个矛盾：振动会杀死风扇，抗震设计不是可选项

跑步机和动感单车在运行过程中持续产生振动。跑步机的振动来自跑带和减震系统，动感单车来自飞轮和曲柄的转动。这些振动会持续传递到风扇上，如果风扇的轴承和结构没有做抗震处理，用不了多久就会出现轴承磨损、异响、甚至卡死。

行业里有一个很典型的反馈：用户说“跑步机用了几个月风扇就不转了”。拆开一看，轴承已经磨得不成样子。根因就是风扇没有针对振动环境做设计。

慧彤电子在健身器材风扇的抗震处理上，主要从两个层面入手。轴承层面，对于振动强度较高的应用（比如动感单车控制面板、跑步机电机仓），推荐使用双滚珠轴承结构，抗冲击能力比含油轴承强得多，在持续振动环境下能保持稳定的运转状态。安装层面，配合橡胶减震垫使用，把风扇和振动源之间的机械耦合隔开，减少振动对轴承的冲击。

如果风扇安装位置距离振动源较近，还可以考虑用减震支架或者把风扇位置稍微偏移，避开振动传递的主要路径。这些细节在选型阶段确认清楚，比后期出了问题再改结构要省事得多。

从标准品到定制：为什么健身器材越来越需要“微定制”

健身器材的散热风扇，很少能直接从选型手册里找到一个完全匹配的型号。尺寸差一点、电压不对、线长不合适、接口不匹配——这些问题几乎每个项目都会遇到。

慧彤电子的做法是，在标准品的基础上做“微定制”。比如HTD8025的电压和转速区间可以根据客户的主控板供电来调整，线材长度和端子类型可以按客户线束规格来压接，需要PWM调速或者FG转速反馈的话，也可以在标准品的基础上增加对应的功能线。这种微定制不需要开新模具，成本可控，交期也快，常规定制项目从确认需求到出样品可以压缩到一周多。

对于健身器材厂家来说，这种灵活性意味着研发阶段可以快速拿到匹配的样品做整机验证，不用为了等一个“完美匹配”的风扇而拖慢项目节奏。

选健身器材风扇，本质上是在选一个懂场景的伙伴

健身器材散热风扇的选型，不是看谁家参数表漂亮，而是看谁真的理解跑步机跑起来时的振动频率、按摩椅机芯仓的温度分布、动感单车控制面板的空间限制。这些理解，没有在健身器材领域做过足够多的项目，是很难靠看规格书补上的。

慧彤电子在东莞做了二十六年散热风扇，产品线覆盖DC轴流风扇、AC风扇、鼓风机、横流风扇和EC风机，23000平方米的厂房月产150万台以上，从模具开发、绕线、SMT贴片到成品组装和风洞测试全链条自控。ISO9001、ISO14001、IATF16949等体系认证和UL、CE、TUV、RoHS等产品认证齐全，在品质管控和合规性上不会拖后腿。

如果你正在为跑步机、按摩椅、动感单车或者划船机的散热方案选型，可以把内部的发热布局和空间尺寸发给慧彤电子的工程师，让他们帮你评估一下哪款型号最合适，或者需不需要做一轮微调。一颗风扇几十块钱，但它决定了用户跑完步之后，是觉得“这机器挺安静挺舒服”，还是“下次再也不买这个牌子了”。
