对机械工程师来说,Matlab 学机械臂最容易走偏的地方,不是软件不会点,而是起点选错了。很多人一上来就追着逆运动学公式、轨迹动画或控制器参数跑,结果学了不少零散函数,却始终没有建立起“机械结构—运动学—动力学—控制—仿真验证”这一条完整主线。

更稳妥的起步方式,通常不是先做炫目的运动效果,而是先把机械臂看成一个由连杆、关节、坐标系和约束组成的刚体系统。Matlab 的价值,恰恰就在于它能把这条主线拆开:先建模,再求解,再规划,再控制,最后再验证。

先说结论:从 Robotics System Toolbox 开始,而不是从控制器开始

如果目标是系统学习机械臂,而不是只做一个短期演示,第一站建议放在 Robotics System Toolbox。

原因很直接:

它把机械臂最核心的几件事放在同一条链路里,包括刚体树建模、正运动学、逆运动学、轨迹生成、碰撞检查和基础动力学。

它的建模方式和机械工程师熟悉的“连杆—关节—装配关系”更接近,理解成本低于直接从控制框图入手。

后续如果要进入 Simulink、Simscape Multibody、Gazebo 联动仿真,前面的模型还能继续复用,不会推倒重来。

换句话说,Matlab 学机械臂,最合理的第一步不是“先调控制器”,而是“先把机器人模型建对”。模型不清楚,后面的逆解、轨迹、力矩和控制器都只是浮在空中的计算。

Matlab 学机械臂,先分清 4 个工具各自负责什么

很多初学者卡住,不是因为知识太难,而是因为把不同工具的职责混在了一起。

1. MATLAB 基础环境:做计算、验证和可视化

这一层主要负责数值计算、脚本组织、参数管理和结果可视化。

适合做的事包括:

验证坐标变换是否正确

画关节角、速度、加速度曲线

对比不同轨迹规划方法的输出差异

快速检查某组参数会不会引起奇异位形或越界

2. Robotics System Toolbox:做机器人本体相关算法

这一层是机械臂学习的主战场。

重点对象和函数通常包括:

rigidBodyTree :建立机械臂的树形结构模型

rigidBody rigidBodyJoint :定义连杆和关节

setFixedTransform(..., "dh") :用 DH 参数建立连接关系

show showdetails :检查结构和坐标系关系

getTransform :做正运动学

inverseKinematics :做逆运动学

trapveltraj minjerkpolytraj quinticpolytraj :做轨迹生成

massMatrix gravityTorque :进入动力学分析

3. Simulink:做控制系统闭环验证

当机械臂模型已经明确,下一步往往是看“它能不能按要求动起来”。

这时 Simulink 的价值才真正体现出来。它更适合处理:

位置环、速度环、力矩环的控制结构

轨迹输入和控制器输出之间的动态响应

干扰、饱和、限幅、延迟等工程问题

多模块协同调试

4. Simscape Multibody:做更接近真实机构的物理仿真

如果说 Robotics System Toolbox 更偏“算法视角”,那么 Simscape Multibody 更偏“物理系统视角”。

它适合处理:

关节限位

接触与碰撞

机构惯量与物理交互

机械臂与环境之间的真实作用

由 CAD/URDF 过渡到更高保真仿真

从工程实践看,比较有效的顺序通常是:

先用简化模型把运动学、轨迹和控制逻辑跑通,再进入高保真物理模型做验证。这样效率更高,也更接近实际研发流程。

真正的起点,不是公式,而是坐标系和刚体树

机械臂学习的第一道门,不是控制理论,而是坐标变换。

只要坐标系关系不清楚,后面几乎所有内容都会出现连锁错误。末端位置不对、姿态不对、关节轴方向错、逆解跳变,很多时候都不是算法本身出错,而是坐标定义从第一步就不对。

为什么机械工程师更应该重视刚体树思维

机械设计习惯于看零件、装配和约束,而机械臂建模需要把这种习惯转成机器人语言:

每个连杆是一个刚体

每个关节定义一个自由度

相邻部件之间通过固定变换和关节变换连接

整机最终形成一棵从基座到末端执行器的刚体树

这套思维一旦建立起来,很多函数就不再是孤立命令,而是结构化工具。

比如在学习初期,最值得反复练习的,不是一上来求六轴工业机械臂的逆解,而是先独立完成这些动作:

手动建立一个 2R 或 3R 机械臂模型

明确每个关节轴方向

检查每一级坐标系传递是否一致

showdetails 验证父子关系是否正确

改几个关节角,观察末端位置是否符合直觉

只要这一关吃透,后面很多内容都会明显顺畅。

学 DH 参数,目标不是背表格,而是学会描述结构

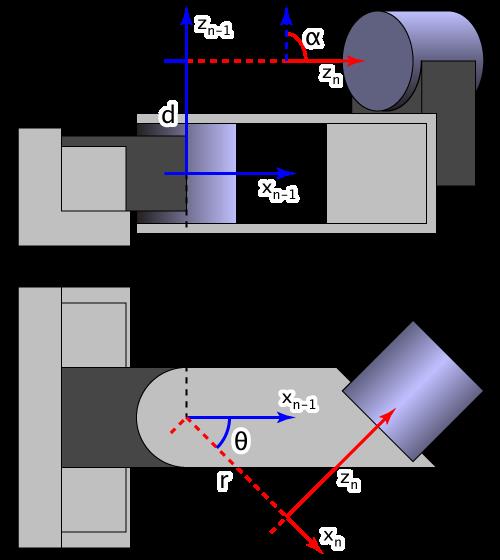

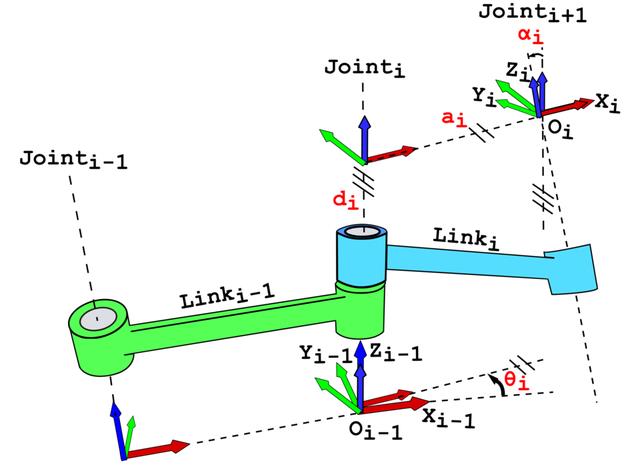

DH 参数仍然是机械臂入门阶段最值得掌握的建模语言之一。它的真正作用,不是让人背四个参数,而是训练“如何用统一规则描述一个空间机构”。

常见四个参数可以理解为:

θ:绕关节轴的转角

d:沿关节轴的偏移

a:连杆长度

α:相邻关节轴之间的扭角

初学时最常见的问题不是公式不会写,而是以下几类基础错误:

坐标轴方向前后不统一

关节轴定义与实际转动轴不一致

连杆长度和偏距混淆

把图纸坐标系直接搬进 DH 坐标系,结果逻辑混乱

因此,建议把训练重点放在“从结构图正确建立坐标系”,而不是急着套公式。

学到什么程度才算过关

至少应达到下面这个水平:

给出一个常见串联机械臂,能够独立完成以下任务:

画出各关节坐标系

列出 DH 参数表

写出单节变换矩阵

写出总变换关系

用 Matlab 建出对应模型并验证姿态变化

如果这一步还做不到,就不建议太早进入复杂逆运动学和控制器调参。

第一阶段该先学正运动学,再学逆运动学

不少人学机械臂时,最急着突破的是逆运动学,因为它“看起来更像机械臂在动”。但从学习顺序看,正运动学必须放在前面。

为什么先学正运动学

正运动学解决的是:已知各关节变量,末端执行器在哪里、朝向如何。

这是机械臂最基础的因果链。只有先把这条链打通,逆运动学的多解性、奇异性和约束问题才有分析基础。

最核心的关系可以先用最朴素的方式理解:


T = A1 × A2 × A3 × ... × An

其中:

Ai 是第 i 节连杆对应的齐次变换

T 是基座到末端的总体变换

这一步建议不要只停留在纸面推导,最好同步做三件事:

手算一个两关节平面机械臂

在 Matlab 中复现同样的结果

用可视化检查末端轨迹是否符合几何直觉

逆运动学为什么常常让初学者误判难度

逆运动学真正难的地方,不只是“解方程”,而是它天然带有工程约束:

同一个末端位姿,可能对应多组关节角

某些姿态靠近奇异位形,数值会突然恶化

解可能超出关节限位

连续运动过程中,逆解可能跳分支

因此,Matlab 学逆运动学,不建议把重点放在手推复杂解析解上,而更建议先学会:

如何设置合理初值

如何理解数值求解器的收敛特性

如何检查关节限位与姿态可达性

如何用连续轨迹避免解跳变

学到轨迹规划,才算真正开始接近工程应用

只会让机械臂“到达某个点”,还不算真正会用机械臂。工程里真正关心的是:怎么过去、速度多大、加速度怎么变、末端姿态是否连续、执行过程是否平稳。

这就是轨迹规划开始发挥价值的阶段。

先分清关节空间轨迹和任务空间轨迹

这是很多工程师在入门阶段最容易混淆的一组概念。

关节空间轨迹 更适合点到点动作。

特点是:

直接对各关节角进行规划

计算量相对可控

容易结合关节速度、加速度约束

对工业搬运、上下料这类动作很常见

任务空间轨迹 更适合末端路径有明确几何要求的任务。

比如:

焊缝跟踪

喷涂轨迹

抓取过程中的姿态约束

沿空间曲线稳定移动

这类问题更关心末端在三维空间中的路径与姿态连续性。

初学阶段先掌握这几类轨迹就够了

梯形速度轨迹:适合先建立速度、加速度约束意识

三次/五次多项式轨迹:适合理解边界条件和平滑过渡

最小加加速度轨迹:适合理解“更平顺”的工程意义

机械臂不是动画角色,轨迹一旦不平顺,轻则振动、跟踪变差,重则放大结构柔性和关节冲击。

在入门阶段,可以先记住一个工程判断:

只求“到位”,关节空间轨迹通常更直接

既要“到位”,又要“路径好看、姿态受控”,就要考虑任务空间轨迹

动力学和控制,不应该过早开始,但也不能一直回避

很多人会在两个极端之间摆动:

要么一开始就上动力学方程和控制器设计,很快陷入细节泥潭

要么一直停留在运动学动画阶段,迟迟不进入真实工程问题

更合适的节奏是:先把运动学和轨迹吃透,再进入动力学与控制。

什么时候该进入动力学

出现以下需求时,就该补动力学了:

需要估算驱动力矩

需要分析不同姿态下的负载影响

需要评估加减速过程中的关节响应

需要做更真实的闭环跟踪控制

动力学层面的核心关系,可以先记成下面这个结构:


τ = M(q)·q̈ + C(q, q̇)·q̇ + G(q)

其中:

M(q) 是质量矩阵

C(q, q̇) 代表科氏力和离心力相关项

G(q) 是重力项

τ 是关节驱动力矩

这一层进入之后,Matlab 的价值会更明显,因为它可以把模型、轨迹和控制器放在同一套环境中反复验证。

为什么 Simulink 和 Simscape 要放在后半程学

原因不是它们不重要,而是它们更适合承接前面的模型。

如果前面的刚体树、坐标系、逆解和轨迹逻辑还不稳,直接进入 Simulink 和 Simscape,往往只会把问题放大,调试时间会非常长。

更合理的做法是:

先在 Robotics System Toolbox 里把模型和轨迹跑通

再在 Simulink 里做控制闭环

最后用 Simscape Multibody 检查更真实的动力学、限位和接触问题

一个更适合机械工程师的学习顺序

如果目标是把 Matlab 变成学习机械臂的长期工具,而不是短期交差,下面这条顺序通常更有效。

第 1 阶段:坐标变换与刚体树建模

目标不是做复杂机械臂,而是建立结构化思维。

建议完成:

理解齐次变换矩阵

建立 2R、3R 串联机械臂模型

学会 rigidBodyTree rigidBodyJoint showdetails

能检查关节轴方向和父子关系

第 2 阶段:DH 参数与正运动学

目标是把机械结构转成可计算模型。

建议完成:

独立列出 DH 参数

建立串联机械臂变换链

验证末端位置与姿态

学会把手算结果和 Matlab 结果互相对照

第 3 阶段:逆运动学与工作空间

目标是从“会算位置”进入“会求解目标姿态”。

建议完成:

使用数值逆解器

观察多解和奇异位形

结合关节限位检查可达性

理解逆解连续性问题

第 4 阶段:轨迹规划

目标是让机械臂不是“能到”,而是“能平顺地到”。

建议完成:

区分关节空间和任务空间轨迹

对比梯形速度、多项式、最小加加速度轨迹

检查速度、加速度和末端路径连续性

第 5 阶段:动力学与控制

目标是开始接近真实驱动与执行层问题。

建议完成:

估算关节力矩

做基础位置控制与轨迹跟踪

观察不同负载和不同姿态的响应差异

第 6 阶段:联合仿真与工程验证

目标是把前面的模型用于更真实的任务验证。

建议完成:

用 Simulink 组织控制闭环

用 Simscape Multibody 检查高保真物理行为

有条件时再进入 Gazebo 或实际机械臂联调

工业应用别只盯算法,还要知道边界在哪

如果学习目标最终会走向产线设备、自动化单元或协作机器人工作站,那么只会 Matlab 算法还不够。

至少要知道几个标准号背后的边界:

ISO 10218-1:2025:面向工业机器人本体安全要求

ISO 10218-2:2025:面向机器人系统集成与应用场景

ISO/TS 15066:2016:面向协作机器人系统与工作环境

这并不是要求入门阶段就做完整安全设计,而是要尽早建立一个判断:

机械臂从仿真走向工程现场之后,问题就不再只是“能不能动”,还包括:

能不能安全停机

有没有越界风险

人机协作时力和压力是否受控

系统集成后是否引入新的危险源

算法能跑通,只代表第一阶段完成;工程能落地,往往取决于后半段的边界意识。
