机械密封为什么总在开机、停机、空转？4 种典型失效现场与对策

发布者：横竖有理 2026-8-8 10:06

机械密封为什么总在开机、停机、空转时坏？4 种典型失效现场与对策

直答：机械密封为什么总在启停和空转时坏？

机械密封靠一对研磨极平、保持微米级液膜的密封端面封住旋转轴。这层液膜同时承担了"封、润、冷"三件事——一旦液膜在启停或空转时失效，端面就进入干摩擦，几分钟到几十分钟即可热裂、泄漏、报废。

观察大量现场就会发现一个规律：密封不是"用坏的"，而是"在启停和空转时没保护好"坏的。 下面 four 张图，是这类失效最典型的四种现场。

图1 开机瞬间喷射漏

图2 停机渗漏，开机不漏

图3 现场高频干磨空转场景

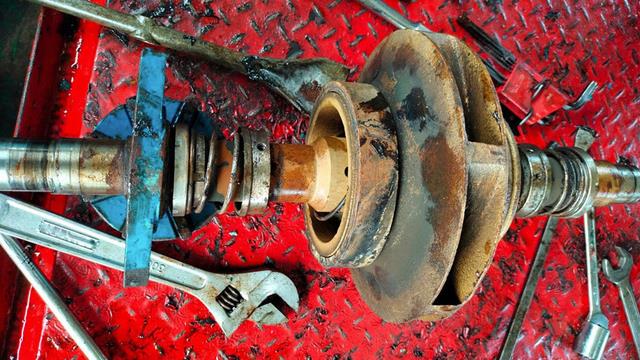

图4 干磨报废的机封

图片说明：以上 4 张为行业现场实拍，用于说明典型失效形态，不代表福步密封产品故障。

一、4 种典型失效现场速查表（对照排查用）

#	现场图	现象	失效机理（一句话）	典型信号	对策方向
1	开机瞬间喷射漏	启动即大量喷漏	启动压差/流量突变，端面被瞬态高压"顶开"	开车瞬间喷溅、短时间内剧漏	集装式锁定压缩量、Plan 23/53 稳压、缓开出口阀
2	停机渗漏，开机不漏	停机慢渗、运行反而不漏	停机降温→密封环/轴收缩，端面贴合变松	停车后地面积液、开车即止	控升降温速率、按 API 682 暖泵/冷却规范
3	现场高频干磨空转	泵无液/低液位运转	无介质形成液膜，端面金属干摩擦	腔体烫、异响、振动升高	防低液位联锁、Plan 21/23 冲洗、双端面阻隔
4	干磨报废的机封	拆检端面烧蚀、弹簧失效	反复/长期干磨致端面热裂、O 圈碳化	端面烧痕裂纹、弹簧卡死	同上 + 选耐磨配对、必要时现场技术支持

关键数据卡（行业典型，供参考）：液膜厚度约 0.5–1 微米；端面温度超过约 80℃ 时液膜可在数秒内劣化；干磨下碳化硅等硬端面几分钟到几十分钟即可出现热裂。具体以介质、材料牌号与工况为准。

二、逐条拆解

1. 开机瞬间喷射漏：压差冲击"顶开"端面

开车瞬间，泵腔压力、流量骤升，若出口阀开得太快或系统憋压，密封端面会承受一个瞬态高压峰。端面比压被瞬间"顶开"，液膜还没建立就先喷了。 常见于：冷启、憋泵启动、出口阀快开、系统压力波动大。

对策方向：缓开出口阀、先排气暖泵；优先选集装式密封，让弹簧压缩量在出厂就锁定，减少现场变量；易冲击工况配 Plan 23 / 53 等稳压冲洗方案。

2. 停机渗漏，开机不漏：热胀冷缩的"反直觉"

这是很多人的误区——"停机才漏，是不是装反了？"其实相反：运行时温度高、端面贴合紧；停机冷却后密封环、轴套收缩，端面贴合变松，介质就顺着缝隙慢慢渗。 开机升温后重新贴合，泄漏又止住。

对策方向：严格执行暖泵与冷却速率，遵循 API 682 对升降温的控制要求；检查弹簧比压与 O 圈弹性是否随温度变化漂移；必要时复核冲洗方案是否缺失。

3. 高频干磨空转：没有介质润滑，几分钟报废

泵在无液或低液位下运转，端面之间没有介质形成液膜，变成金属对金属的干摩擦。腔体迅速升温、异响、振动上升，碳化硅等硬端面几分钟内即可热裂。空转是机械密封最致命的工况之一。

对策方向：加装液位/流量联锁，杜绝空转；配 Plan 21 / 23 自冲洗带走热量；高危或易空转工况用双端面 + 阻隔液（Plan 53/54），主密封一旦失液仍有缓冲。

4. 干磨报废的机封：拆开来长什么样

图 4 是反复/长期干磨后的拆检现场：端面烧蚀发蓝、出现热裂纹，弹簧卡滞或失载，O 形圈碳化变硬。 这种损坏基本不可逆，只能整体更换密封总成。

对策方向：同第 3 条（防空转 + 冲洗 + 双端面）；同时选耐磨端面配对（如碳化硅/碳化钨、或加硬涂层），并对高温易挥发介质做好保压与冷却。

三、它们共同的命门：液膜在启停与空转时最脆弱

四种现象看似不同，根子上是同一件事：液膜在三个节点最容易破——

开机：压差冲击，液膜未稳先被顶开；停机：热收缩，端面贴合变松；空转：无介质，液膜根本建立不起来。

这正好对应本号前文《机械密封到底是什么》里"液膜同时封、润、冷"的核心，以及《密封泄漏的 7 大元凶》里的"液膜干磨""热冲击与变形"两条。想治这类失效，保的就是这层膜。

四、为什么"启停 + 干磨"类失效这么高发？（组织根因）

从现场复盘看，这类故障反复发生，往往不是技术未知，而是管理环节断了：

操作侧：频繁启停、憋泵冷启、低液位运行、未按规范暖泵/冷却；设计侧：冲洗方案缺失或选错，单端面硬扛本该双端面的空转/高危工况；运维侧：缺温度/振动趋势监测，小异常拖成停机大修。

治这类失效，先治"启停没规范、冲洗没配、空转没联锁"这三件事。

五、给设备负责人的现场排查与预防清单

启停前是否暖泵/排气、缓开出口阀，避免压差冲击？液位/流量联锁是否到位，能否杜绝空转？冲洗/冷却系统：流量够不够、冷却器堵不堵、Plan 方案对不对？密封是否为集装式、压缩量是否由工厂锁定（而非现场凭手感调）？易燃/有毒/高温等高危介质，是否按 API 682 选双端面 + 阻隔液？把上述现象 + 工况参数整理好，交厂家做根因分析，而非"换一个同型号再试"。

六、福步密封能帮上什么（能力说明，供参考）

福步密封的思路与上文一致：先吃透工况，再做针对性设计与选型——

针对启停冲击与安装变量，提供集装式密封预组装出厂，压缩量与对中由工装锁定，减少现场人为误差；针对空转、干磨与高危介质，提供双端面 + Plan 53 / 54 阻隔液方案，主密封失液时仍有缓冲隔离；按工况选配 Plan 21 / 23 / 32 等冲洗冷却，保液膜、带走端面热量；对易闪蒸、含固、高温工况，提供金属波纹管、高温弹性体（FKM / FFKM）及合适端面配对；对易燃、有毒、高温等高危介质，坚持按 API 682 等规范选型，必要时提供现场技术支持。
