你踩一脚油门，一升汽油怎么就变成了车轮的转动？这个问题，我小时候盯着发动机盖想过很久，也没人给我讲明白。直到最近又刷到Bartosz Ciechanowski那篇《Internal Combustion Engine》，一堆能拖着转的3D交互动画，把一台内燃机拆开摆在你眼前——我才觉得，是时候用中文把这件事讲清楚了。

Ciechanowski是那种把硬核原理做成艺术品的人。他的图解不放公式，全靠你亲手拖动活塞、控制转速、看着压力涨起来又泄下去。看完你会有一种错觉：原来这台统治了一百年的机器，逻辑简单得让人想笑。

核心就一件事：让汽油在铁筒里爆炸

内燃机的全部秘密，是在一个封闭的金属气缸里，让汽油和空气的混合物爆燃，用爆炸产生的高压气体，去推一个能上下滑动的活塞。剩下的所有精密零件，都是在伺候这一下"推"——怎么把油气送进去，怎么点着，怎么把推力变成转动，怎么把废气清出来。

难点在于，爆炸这一下是直来直去的：活塞被推着往下走一段直线。可车轮要的是旋转。往复的直线运动，怎么变成连续的圆周运动？这就是整台机器最漂亮的地方。

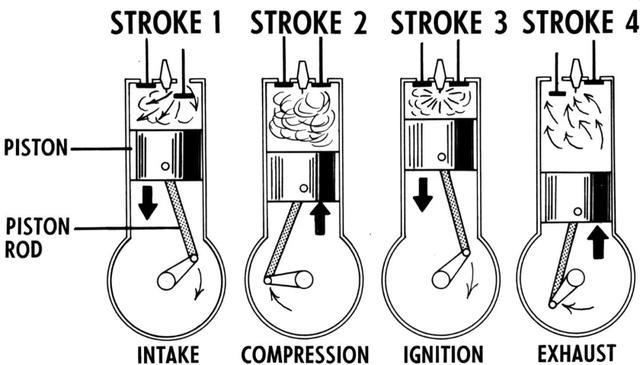

四冲程：吸气、压缩、点火做功、排气，曲轴转两圈完成一轮。图：Pearson Scott Foresman／公有领域

4冲程：吸、压、爆、排

一个气缸干活，分4步走，工程上叫"4冲程"。每完成一整轮，曲轴要转两圈。

第一步，进气。活塞往下退，气缸里腾出空间、压力变低，进气门打开，外面的空气加汽油，被大气压顺势灌进来。第二步，压缩。进气门关上，活塞往上顶，把这团油气死死压小——压得越紧，点着时放出的能量越猛。第三步，做功，也就是那声爆炸。火花塞在最合适的一瞬间打出电火花，油气被点燃，剧烈膨胀的高压气体一把把活塞按下去。这是4步里唯一真正出力的一步，其余3步都是在为它做准备、擦屁股。第四步，排气。排气门打开，活塞再往上走，把烧完的废气推出去。然后循环重新开始。

吸、压、爆、排。四个动作反复上演，一秒钟里能跑几十遍。

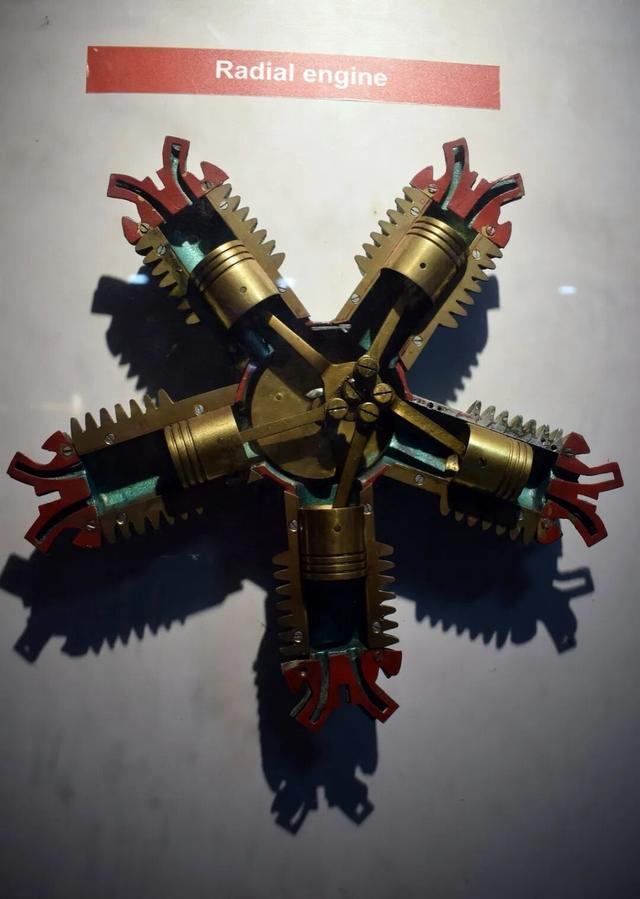

活塞、连杆、曲轴的精密配合，把往复运动拧成旋转。图：Anup Sadi／CC BY-SA 4.0

曲轴：把上下变成旋转的那个巧劲

活塞只会上下,那怎么让车轮转？答案是活塞—连杆—曲轴这套三件套。活塞连着一根连杆,连杆的另一头,不是接在曲轴的正中心,而是接在一个偏出来一截的"曲拐"上。

这个偏心,是整件事的机关。活塞往下推连杆,连杆推那个偏出来的点,就像你用脚蹬自行车脚踏——脚是上下踩的,可脚踏绕着中轴,转出来的是个圆。Ciechanowski在动画里专门讲了一个反直觉的细节:曲轴转过90度,活塞走过的路,还不到它全程的一半。就是这套不匀速的几何,把一次次直上直下的推,拧成了平滑的旋转。中心到曲拐的距离,也就顺便决定了活塞上下能走多远。

气门正时：早关一会,晚开一会

你可能以为,活塞到底了,进气门就该老老实实关上。真实的发动机没这么呆板。Ciechanowski特意点出来:进气门会在活塞过了最低点之后才关,因为灌进来的气流有惯性,还能多"塞"一点进去;排气门则会赶在做功还没到底就提前打开,好让废气早点泄压,别跟活塞对着顶。这套"什么时候开、什么时候关"的讲究,就是气门正时。差之毫厘,动力和油耗就是两个样。

为什么要多缸:一个人干活会喘,一群人才稳

单缸有个尴尬:4步里只有一步在出力,曲轴转两圈才被猛推一下,其余时间全靠惯性硬撑。所以单缸机总是一顿一顿的,发抖。

解法是多来几个缸,让它们错开时机轮流点火。这个缸刚爆完力气泄了,下一个缸的爆炸接上,推力像接力棒一样一直不断。缸越多,交叠越密,曲轴的转速波动就越小,发动机就越顺、越静。这就是为什么高级车爱标榜V6、V8——不只是马力大,更是那份丝滑。

工程之美,和它被替代的必然

看完这套东西,我是真心佩服。一群工程师,靠一堆铁疙瘩的精密配合,把化学能一步步榨成机械能,还让它平顺、可控、能量产。它统治汽车一百年,不是没道理:汽油能量密度高,加一次油跑几百公里,几分钟加满。这是电动车到现在都眼馋的本事。

但也正是拆开它,我才更懂它为什么在电动时代显得笨重。为了把一次爆炸伺候好,它得养活火花塞、气门、凸轮轴、连杆、曲轴、变速箱……一台燃油车连着传动,动辄几百上千个运动部件。而一台电动车的电机,特斯拉说来说去,真正转的核心就一个转子。几百个对几个,这个差距不是调校能补的。运动部件越多,摩擦损耗越多,坏的机会越多,保养越勤。

所以我的态度是:欣赏它,同时接受它会退场。内燃机是人类机械智慧的一座高峰,值得每个人拖动一次Ciechanowski的动画,好好看它转一圈。但一件需要几百个零件精密共舞才能转起来的东西,终究拼不过一个只靠转子就能跑的对手——这不是谁更好谁更坏,是简单终将赢过复杂。它曾经了不起,这一点,永远不会被抹掉。
