一文读懂集成电路：从指甲盖里的“超级工厂”到数字世界的基石

开篇：你手里的手机，藏着人类最精密的工业奇迹

当你滑动手机屏幕、刷短视频、用AI生成图片时，很少有人会意识到：驱动这一切的，是一块指甲盖大小的集成电路（IC）——它在几平方毫米的硅片上，集成了数百亿个晶体管，运算速度可达每秒万亿次，是人类工业文明的巅峰之作。

从1958年第一块集成电路诞生，到如今2nm先进制程芯片量产，集成电路早已不是实验室里的冷门技术，而是渗透到我们生活的每一个角落：手机、电脑、汽车、医疗设备、卫星通信……它是数字经济的“心脏”，也是新质生产力的核心基石。本文将用最通俗的语言，带你读懂集成电路的定义、制造、分类、产业链与未来趋势，揭开这张“电子世界的神经网络”的神秘面纱。

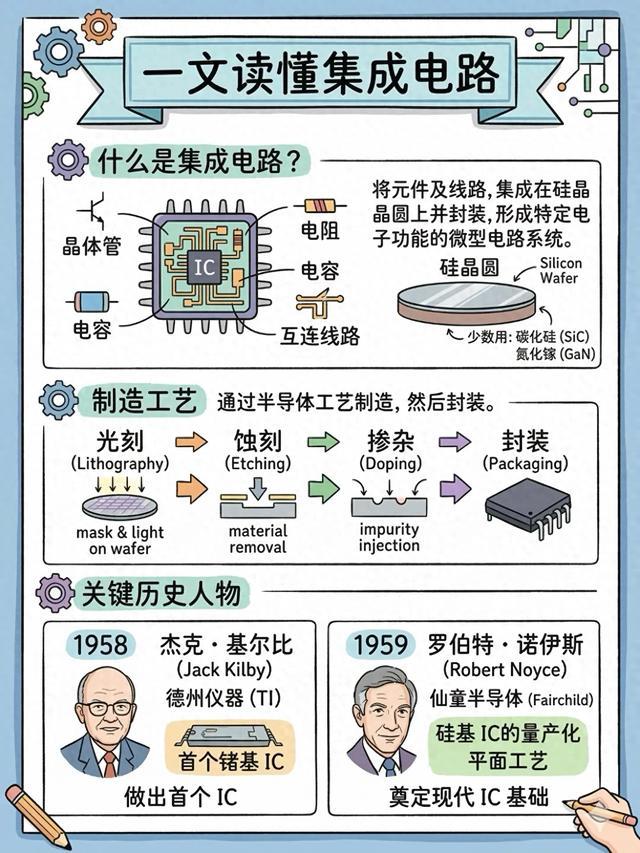

一、什么是集成电路？：把一整座工厂，塞进指甲盖里

1.1 核心定义：微型化的电子功能系统

简单来说，集成电路就是把晶体管、电阻、电容等电子元件，以及连接它们的线路，高度集成在硅晶圆上，再封装成一个微型电路系统，实现特定的电子功能。

打个比方：早期的电子设备像“搭积木”，需要手动焊接大量元件和导线，体积庞大、可靠性差；而集成电路就像“预制板建房”，把所有元件和线路提前“浇筑”在同一块硅片上，不仅体积缩小到原来的百万分之一，性能和可靠性也实现了质的飞跃。

除了最常见的硅基晶圆，少数特殊场景会使用碳化硅（SiC）、氮化镓（GaN）等第三代半导体材料，它们在耐高温、高功率场景下表现更优异，比如新能源汽车的功率芯片、5G基站的射频芯片。

1.2 制造工艺：像在头发丝上雕刻的精密艺术

集成电路的制造，是人类目前最精密的工业流程，核心步骤可以简化为四大环节：

• 光刻（Lithography）：用光刻机把电路图案“印”在涂满光刻胶的硅片上，就像用相机拍照，只不过“底片”是掩膜版，“光线”是极紫外光（EUV），精度能达到头发丝直径的万分之一。

• 蚀刻（Etching）：用化学或物理方法，把硅片上未被光刻胶保护的部分“刻掉”，留下电路的轮廓，类似用刻刀在石头上雕刻。

• 掺杂（Doping）：向硅片特定区域注入杂质，改变硅的导电性能，形成晶体管的源极、漏极和栅极，相当于给电路“通电”。

• 封装（Packaging）：把加工好的硅片切割成小芯片，用塑料或陶瓷外壳包裹，引出引脚，保护芯片不受损坏，同时方便与其他设备连接。

1.3 关键历史：两位“芯片之父”，开启电子时代

集成电路的诞生，离不开两位关键人物的贡献：

• 1958年，杰克·基尔比（Jack Kilby）：在德州仪器（TI）做出了世界上首个锗基集成电路，用锗片代替导线，把晶体管、电阻、电容集成在一起，证明了微型化电路的可行性，为他赢得了2000年诺贝尔物理学奖。

• 1959年，罗伯特·诺伊斯（Robert Noyce）：在仙童半导体（Fairchild）发明了硅基集成电路的平面工艺，解决了硅片上元件的互连问题，让集成电路实现了量产，奠定了现代芯片产业的基础，他也被称为“硅谷之父”。

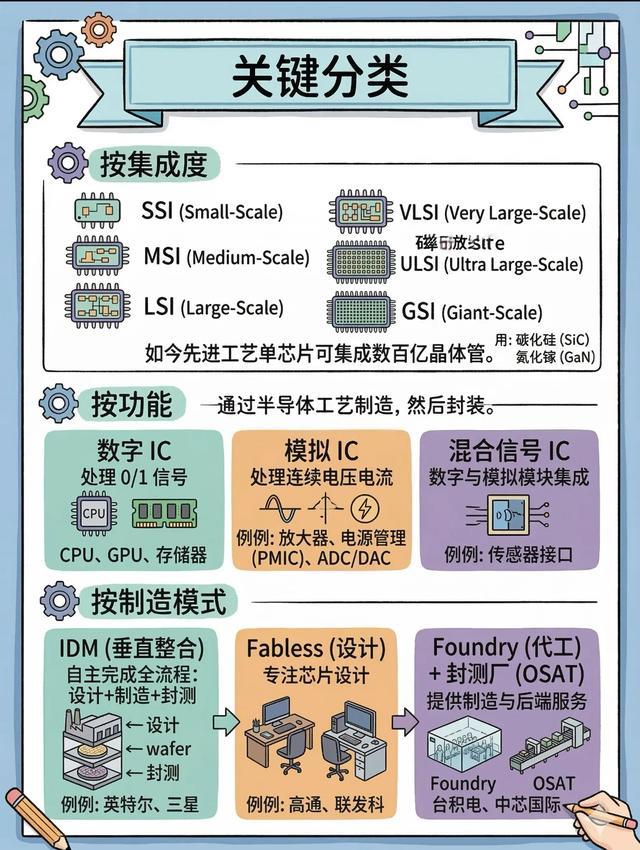

二、集成电路的关键分类：从功能到模式，看懂芯片的“身份标签”

2.1 按集成度：从几十到数百亿，芯片的“进化史”

根据集成的晶体管数量，集成电路可以分为六个阶段，见证了芯片性能的指数级增长：

• SSI（小规模）：集成10-100个晶体管，早期的逻辑门电路；

• MSI（中规模）：集成100-1000个晶体管，简单的计数器、寄存器；

• LSI（大规模）：集成1000-10万个晶体管，早期的微处理器、存储器；

• VLSI（超大规模）：集成10万-100万个晶体管，个人电脑的CPU、GPU；

• ULSI（特大规模）：集成100万-1亿个晶体管，智能手机的SoC芯片；

• GSI（巨大规模）：集成1亿个以上晶体管，如今的先进工艺芯片，单颗可集成数百亿个晶体管，比如苹果A系列芯片、英伟达AI加速卡。

2.2 按功能：数字、模拟、混合信号，各司其职

根据处理信号的类型，集成电路可以分为三大类：

• 数字IC：处理0和1的二进制信号，是我们最熟悉的芯片类型，比如电脑的CPU、GPU，手机的SoC，以及存储数据的DRAM、NAND Flash，它们是计算和存储的核心。

• 模拟IC：处理连续的电压、电流信号，比如放大器、电源管理芯片（PMIC）、ADC（模数转换）、DAC（数模转换），负责把现实世界的声音、光线、温度等模拟信号，转换成数字信号，或者把数字信号转换成模拟信号输出。

• 混合信号IC：集成了数字和模拟模块，比如传感器接口芯片，既能采集环境的模拟信号，又能转换成数字信号传输，广泛应用于物联网、可穿戴设备。

2.3 按制造模式：IDM、Fabless、Foundry，分工明确的产业生态

根据生产模式的不同，集成电路企业可以分为三类，形成了全球化的产业分工：

• IDM（垂直整合）：企业自主完成“设计-制造-封测”全流程，比如英特尔、三星，优势是技术协同性强，能快速迭代产品，但成本极高，只有少数巨头能负担。

• Fabless（无晶圆厂）：专注于芯片设计，把制造和封测环节外包出去，比如高通、联发科、华为海思，优势是轻资产、灵活性高，能聚焦于技术创新。

• Foundry（代工厂）+封测厂（OSAT）：Foundry负责晶圆制造，比如台积电、中芯国际；OSAT负责封装测试，比如长电科技、通富微电，它们为Fabless企业提供制造和后端服务，是芯片产业的“基础设施”。

三、集成电路的核心优势：为什么它能改变世界？

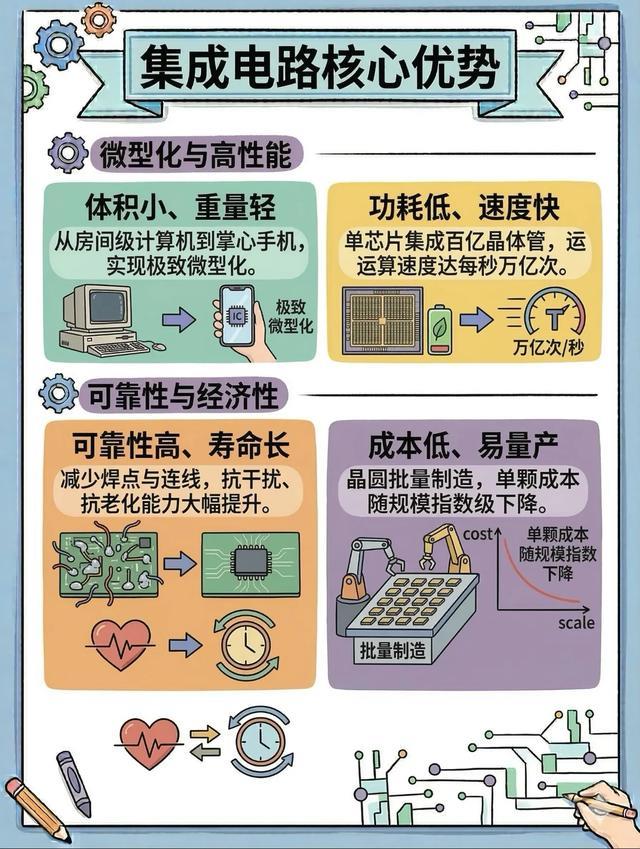

3.1 微型化与高性能：从房间到掌心，算力的飞跃

集成电路最核心的优势，就是极致的微型化与高性能：

• 体积小、重量轻：1946年世界上第一台计算机ENIAC，占地170平方米，重30吨；而如今一部智能手机的算力，远超当年的超级计算机，体积却只有手掌大小，实现了从“房间级”到“掌心级”的跨越。

• 功耗低、速度快：先进工艺的芯片，单颗可集成数百亿个晶体管，运算速度可达每秒万亿次，同时功耗却大幅降低——比如手机芯片的功耗只有几瓦，却能支撑一整天的使用，让移动计算成为可能。

3.2 可靠性与经济性：批量生产，让科技走进千家万户

除了性能，集成电路的可靠性和经济性，是它能普及的关键：

• 可靠性高、寿命长：传统电子设备需要大量焊点和导线，容易出现接触不良、老化等问题；而集成电路把元件和线路集成在硅片上，焊点数量减少99%以上，抗干扰、抗老化能力大幅提升，寿命可达数十年。

• 成本低、易量产：硅晶圆是批量制造的，一块12英寸的晶圆可以切割出数千颗芯片，随着生产规模扩大，单颗芯片的成本呈指数级下降——比如早期的CPU售价数千美元，如今入门级手机芯片成本仅几美元，让电子产品走进了千家万户。

四、应用场景：从口袋到太空，集成电路无处不在

集成电路是现代电子工业的“粮食”，渗透到了数字世界的每一个角落，是数字经济与新质生产力的核心基石。

4.1 消费电子：我们最熟悉的“数字入口”

• 移动&通信：手机里的SoC芯片（系统级芯片），集成了CPU、GPU、基带、ISP等模块，是手机的“大脑”；5G基站里的射频芯片、基带芯片，让我们能随时随地高速上网。

• 计算&AI：电脑的CPU、GPU是计算的核心，而AI加速卡（比如英伟达H100）则是大模型训练的“动力源”，单卡算力可达每秒千万亿次，支撑了ChatGPT、文生图等AI应用。

4.2 产业互联网：赋能实体经济的“数字神经”

• 智能出行：自动驾驶芯片（比如特斯拉FSD、华为MDC），集成了大量AI算力，能实时处理摄像头、雷达采集的环境数据，实现车辆的感知、决策和控制，是智能汽车的核心。

• 物联网：智能温度传感器、烟雾报警器里的MCU（微控制单元），体积小、功耗低，能把环境数据传输到云端，实现智能家居、工业物联网的互联互通。

• 医疗设备：CT机、核磁共振仪里的信号处理芯片，能把人体的生理信号转换成数字图像；可穿戴设备里的健康监测芯片，能实时监测心率、血氧，为医疗健康提供数据支撑。

4.3 高端制造：支撑国家战略的“国之重器”

• 工业控制：PLC（可编程逻辑控制器）芯片，是工厂自动化生产线的核心，能精准控制机器的运行，提升生产效率。

• 军工航天：卫星、导弹里的抗辐射芯片，能在极端环境下稳定工作，是国家安全的重要保障。

• 新能源：碳化硅（SiC）功率芯片，应用于新能源汽车的逆变器、光伏逆变器，能提升能源转换效率，降低功耗，是碳中和目标的关键支撑。

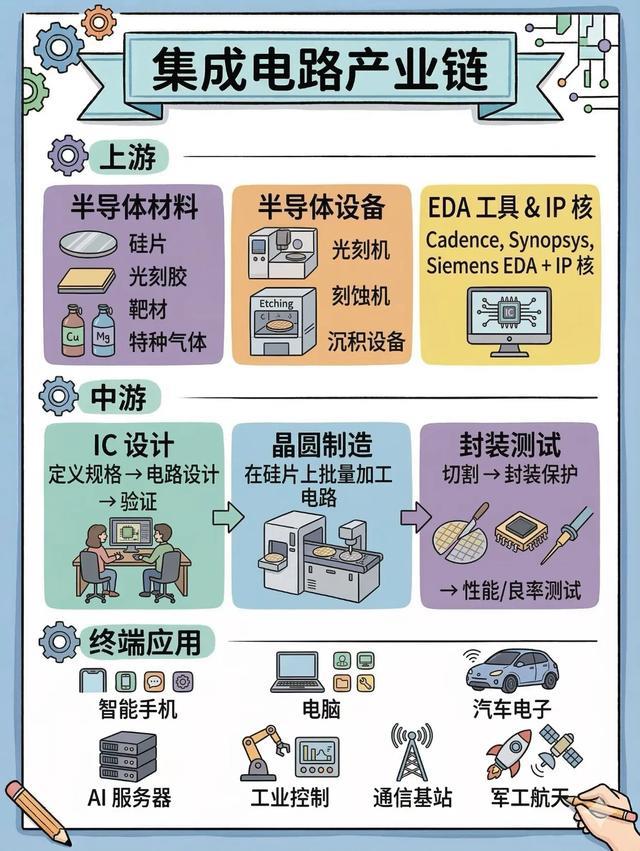

五、集成电路产业链：从沙子到芯片，一场跨越全球的精密协作

集成电路产业链是全球最复杂的工业体系之一，分为上游、中游、终端应用三大环节，缺一不可。

5.1 上游：材料与设备，芯片制造的“卡脖子”环节

• 半导体材料：硅片是芯片的“地基”，还有光刻胶、靶材、特种气体等辅助材料，每一种都有极高的技术壁垒，比如EUV光刻胶，全球只有少数企业能生产。

• 半导体设备：光刻机、刻蚀机、沉积设备等，是制造芯片的“工具”，其中光刻机是最精密的设备，一台EUV光刻机重达180吨，售价超1.5亿美元，由数千家企业协作生产。

• EDA工具&IP核：EDA是芯片设计的“软件”，比如Cadence、Synopsys，能帮助工程师设计复杂的电路；IP核是预先设计好的功能模块，比如CPU核心、接口协议，能大幅缩短设计周期。

5.2 中游：设计、制造、封测，芯片诞生的核心流程

• IC设计：工程师定义芯片规格，用EDA工具完成电路设计、仿真验证，生成GDSII版图文件，交给代工厂制造。

• 晶圆制造：代工厂在硅片上完成光刻、蚀刻、掺杂等数百道工序，把版图变成物理电路，这是芯片制造最核心、最耗时的环节。

• 封装测试：把晶圆切割成小芯片，封装成成品，再进行性能测试、良率筛选，确保芯片符合规格，才能交付给客户。

5.3 终端应用：从芯片到产品，走进千家万户

芯片最终会被集成到各种终端产品中，比如智能手机、电脑、汽车、AI服务器、工业设备等，走进我们的生活和生产场景，实现从“沙子”到“智能产品”的完整闭环。

六、产业格局与趋势：全球竞争下的技术变革

6.1 全球格局：三分天下，各有所长

全球集成电路产业形成了三大核心区域，各有优势：

• 美国：在设计、IP、EDA工具领域占据绝对领先地位，比如高通、英伟达、AMD等设计巨头，以及Cadence、Synopsys等EDA企业，掌握了产业的核心技术标准。

• 韩国/中国台湾：在制造、存储领域领先，比如台积电是全球最大的晶圆代工厂，掌握了最先进的2nm制程；三星、SK海力士则是全球存储芯片的龙头。

• 中国大陆：在成熟制程（28nm及以上）加速扩产，同时在设备、材料领域推进国产替代，比如中芯国际在成熟制程领域稳步提升，北方华创、中微公司在刻蚀机、沉积设备领域实现突破。

6.2 技术热点：四大方向，引领未来发展

当前集成电路产业的技术热点，主要集中在四个方向：

• 先进制程：向2nm及以下工艺演进，进一步提升晶体管密度，降低功耗，比如台积电2nm制程预计2025年量产，苹果、高通将率先采用。

• Chiplet（芯粒）&3D封装：把多个小芯片（芯粒）垂直整合在一起，不用追求单一芯片的极致制程，就能提升整体性能，是后摩尔时代的重要技术路径，比如AMD的MI300X AI芯片，就采用了Chiplet架构。

• 第三代半导体：碳化硅（SiC）、氮化镓（GaN）等材料，在高功率、高频场景下表现优异，广泛应用于新能源汽车、光伏、5G基站，是碳中和目标的关键支撑。

• AI专用芯片：随着大模型的爆发，AI专用芯片（比如GPU、NPU、TPU）需求呈爆发式增长，专门为AI计算优化，算力和能效比远超通用CPU，是未来算力的核心。

总结：集成电路，一场永不停歇的技术革命

从1958年第一块集成电路诞生，到如今2nm先进制程芯片量产，集成电路用60多年的时间，彻底改变了人类的生活方式：它让计算机从房间走进掌心，让通信跨越山海，让AI从实验室走向应用，成为数字经济的核心基石。

这是一场永不停歇的技术革命：摩尔定律虽然放缓，但Chiplet、3D封装、第三代半导体等新技术，正在延续芯片性能的增长；全球产业格局虽然复杂，但技术创新的脚步从未停止。对于我们而言，读懂集成电路，就是读懂数字世界的底层逻辑，也是读懂未来科技发展的方向。

下一次当你拿起手机、启动汽车、使用AI工具时，不妨想一想：这块指甲盖大小的芯片里，藏着人类最精密的智慧，也藏着我们对未来的无限想象。
