水运仪象台——代表了宋代中国机械制造与天文学发展的最高水

水运仪象台（中学历史教材中的名词与概念）

释义：

水运仪象台是北宋时期建造的一座集天文观测、天象演示和自动报时于一体的巨型自动化天文钟，由苏颂、韩公廉等人于1086-1092年在开封主持建成。它是当时世界上最先进、技术综合程度最高的大型机械装置，比欧洲同类技术早了六百年，被李约瑟评价为“欧洲中世纪天文钟的直接祖先”，堪称11世纪世界科技的巅峰之作。

一、建造原因

天文仪器对古代王朝而言，是关乎国本统治、生产秩序与文化正统的核心支撑。但宋朝时旧有仪器年久失修、精度堪忧。据载苏颂在出使契丹时，发现对方历法精准度超过宋朝，这促使他回国后致力于研发更为精密的天文仪器。

元祐元年（1086年），67岁的苏颂受诏"定夺新旧浑仪"，他没有简单修旧，而是做了一个更大胆的决定——把前代所有天文仪器的功能统合进一台机器，用水力驱动，全自动运转。

他遍访人才，发现精通天文数学的韩公廉为核心设计者，组建“详定制造水运浑仪所”，历经木样→大样→正式建造，于1092年竣工，宋哲宗赐名“水运仪象台”。

二、整体结构与外观

水运仪象台是一座高约12米、宽约7米的木质建筑，相当于现代的四层楼高。其结构按功能垂直分为三层：

1、顶层（观测层）：放置浑仪用于天文观测，屋顶设计为可开合的活动木板屋盖，打开观测日月星辰、行星运行；不用时闭合，保护仪器，堪称现代天文台圆顶的“祖鼻”。

浑仪依托下层水力传动，随天体同步缓慢旋转，实现仪器自动跟踪星空，是世界最早的望远镜之前自动化天文观测装置。

2、中层（演示层）：是一间没有窗户的“密室”，内置浑象（天球模型，球体布满星辰坐标）。水力驱动其一昼夜旋转一圈，逼真演示星辰的东升西落。

3、底层（动力与报时层）：包含动力系统和五层木阁报时装置。利用恒定水流驱动枢轮（直径3米多），并通过复杂的齿轮系统带动全仪运转。

三、“心脏”：核心动力与机械传动

水运仪象台以水为恒定动力源，并非简单用水冲击水轮，而是通过精巧的机械设计实现高精度的等时回转运动：

1、动力系统：底部有一个直径3米多的巨大枢轮（水轮），上面装有36个水斗。漏壶中均匀流出的水注入水斗，当水斗满溢时，枢轮便往下转动。

2、擒纵机构（天衡）：这是该仪器的核心技术突破。枢轮顶部附设有一组由杆系与秤漏构成的控制机构（称为“天衡”），相当于近代机械钟表中的“擒纵器”。它能控制枢轮只能转过一个水斗，从而实现均匀的间歇运动。这一锚状擒纵器结构是现代机械钟表的关键部件，早于欧洲同类技术六百多年，开启了近代钟表擒纵器的先河。

3、齿轮传动：枢轮的转动通过一根贯通三层的转动轴（天柱）及复杂的齿轮系，同时带动浑仪跟踪天体、浑象按24小时一周转动，并驱动底层的报时装置准确运行。

四、精密的五层自动报时木阁

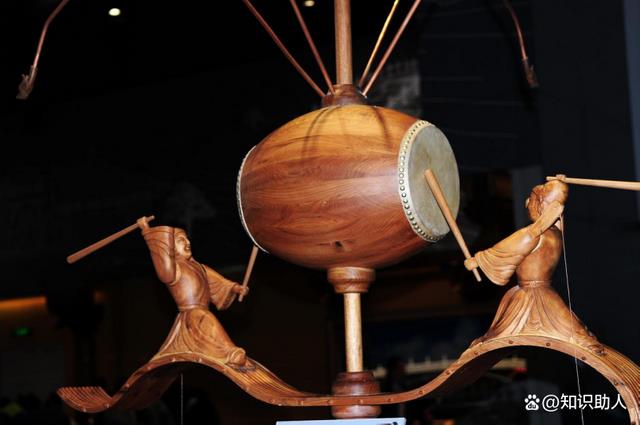

全楼分五层木阁，依靠枢轮、齿轮、凸轮机械联动，底层木阁通过160多个小木人实现无人值守的自动报时，方式分别为自动击鼓、摇铃、撞钟、木人出报时刻。

具体分工如下：

第一层（昼夜时钟）：三个小门分别出木人摇铃、扣钟、击鼓来报时、刻。

第二层（时辰报告）：红衣和紫衣木人按时辰初、正（每个时辰的第一、第二小时）轮流举牌（手持时辰牌报时）。

第三层（时刻报告）：绿衣木人每过一刻举牌报刻。

第四、五层（夜间报更）：专门负责夜间报更，管理夜晚的时间。

附：古代计时单位简介：古代传统计时单位为：“时、刻、更、点”

时（时辰）‌：一昼夜分为‌十二时辰‌，对应十二地支（子、丑、寅……亥），‌每时辰=2小时‌（如子时=23:00–1:00）。

‌刻‌：一昼夜传统分‌100刻‌（后曾改96或120刻），‌每刻 ≈ 14分24秒‌（100刻/24小时）；一辰时通常分‌8刻‌。

‌更‌：‌夜间分五更‌（戌时至寅时，约19:00–5:00），‌每更 ≈ 2小时‌（实际因昼夜长短季节调整）；一更又分‌五点‌。

‌点‌：‌每更分五点‌，‌一点 = 24分钟‌（120分钟 ÷ 5）；用于更细报时‌。‌‌

五、关键技术亮点

1、全天候水力恒动：以古代水钟（刻漏）供水，不受昼夜、阴晴影响，持续驱动全套机械；

2、集多学科大成：融合天文学、数学、机械制造、水利工程、齿轮传动技术；

3、可拆式标准化构件：全台数千个零件标准化制作，可拆装、复刻。

六、悲壮的结局与重生

1、损毁：

1127年靖康之变，金人把水运仪象台从开封掠到燕京（北京）。由于纬度变了，金人不会调校，报废弃毁，原件彻底失传，仅存世约39年。南宋想重建，未果。

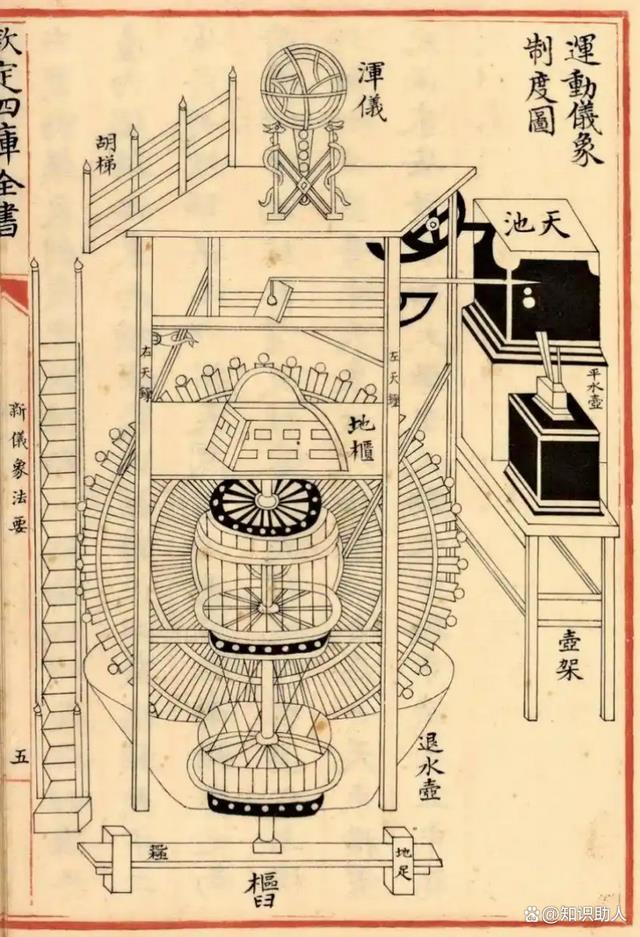

幸运的是，苏颂所著《新仪象法要》详细记录了水运仪象台的设计与构造，保留了完整的机械图纸，为现代复原提供了关键依据，让这一“11世纪的世界科技明珠”有机会重现光彩。

2、复原之路：

1958年，王振铎复原1:5模型（首开先河）。

1997年，台湾自然科学博物馆完成原尺寸木样。

2011年：福建同安苏颂公园建1:1模型。

开封市博物馆：2018年‌完成1:1复原，并可部分水力运行。

清华大学科学博物馆：正推进新的全尺寸复原（预计2027完成）。

拓展认知：

①中国科技价值：整合前代浑仪、浑象技术，实现天文仪器自动化，提升古代天象观测与历法修订水平，是中国古代天文仪器集大成之作；首创擒纵装置，是古代自动化机械里程碑，代表宋代机械制造、齿轮传动、水利运用的最高水准；苏颂留下《新仪象法要》图文并茂记录全部结构，是我国罕见的古代机械工程典籍。

②世界科技史价值：是世界最早的机械钟表擒纵装置、最早的天文台活动圆顶、最早的自动计时天文装置；自动跟踪的机械化浑仪：自动化天文观测装置在中古时代独树一帜，开创自动化天文观测先河，是人类中古时期最复杂的自动化机械。被吉尼斯认证为“最古老的天文钟”，彰显中国古代科技领先地位。

③古代“大科学装置”：建造该仪器在当时耗费了宋朝财政收入的千分之一，若换算成现代国家财政投入，规模极其庞大，堪称古代的“大科学装置”

总之，它完整继承了中国古代水力天文仪器的发展成果，将分散的观测、演示、报时功能整合为一套统一联动的自动化系统，代表了宋代中国机械制造与天文学发展的最高水平，充分体现了中国古代劳动人民的创造智慧。它与指南针、火药、活字印刷共同印证宋代中国科技领先世界的历史地位。
